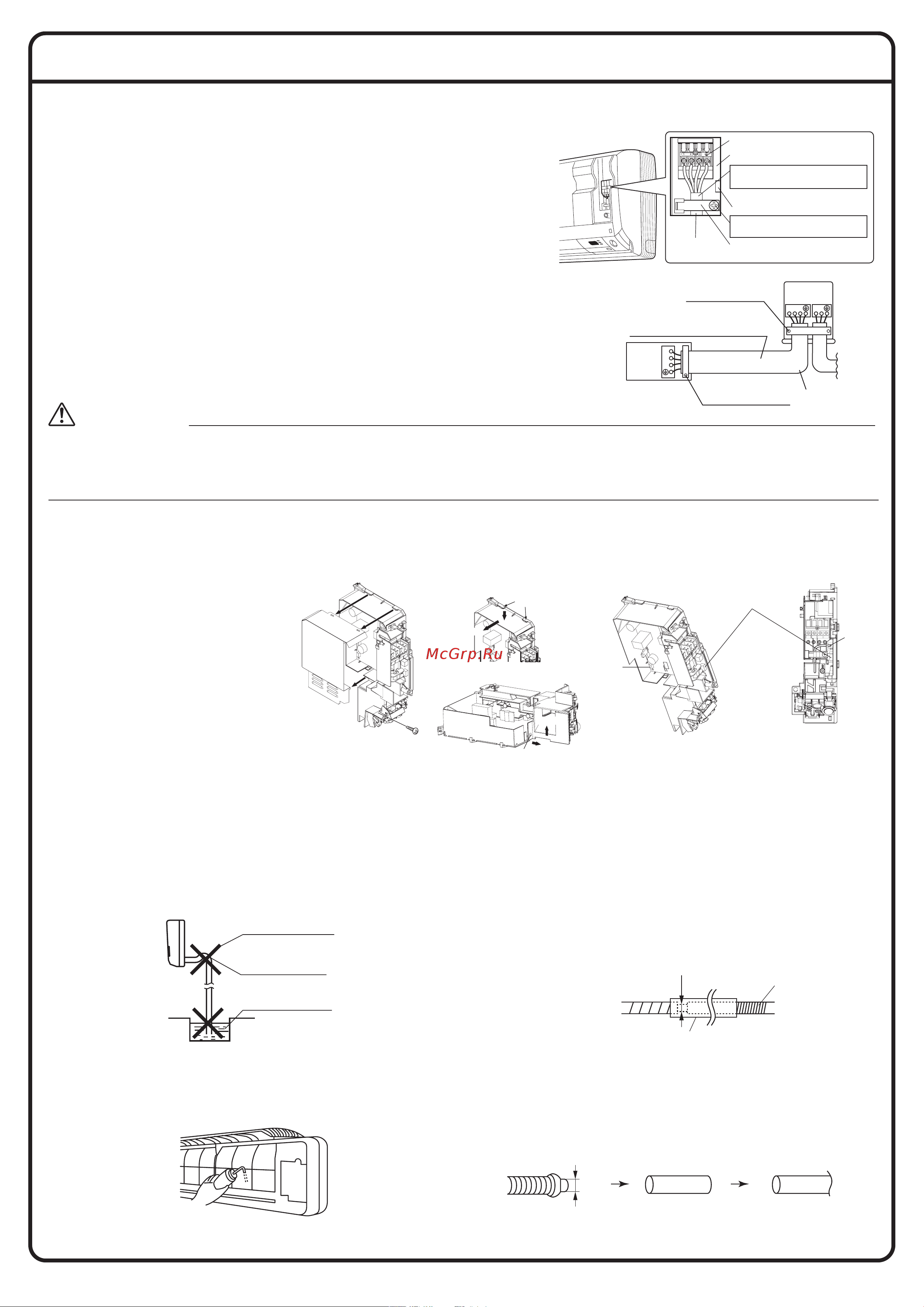

Монтаж внутреннего блока (3)

4. Электропроводка.

При монтаже внутренних блоков мультисистемы выполняйте работу по инструкции из ру-

5) При соединении с адаптерной системой: Проложите кабель дистанционного управления и присое-

дините S21. (см. раздел «Подключение к системе НА»)

6) Расправьте провода таким образом, чтобы они не препятствовали закрытию сервисной крышки,

и плотно закройте сервисную крышку.

ПРЕДОСТЕРЕЖЕНИЕ

1) Не используйте провода с соединениями, скрученные провода, удлинители или разветвители, поскольку они могут привести к перегреву, поражению электрическим током или

2) Не используйте электрические детали, приобретенные в местной торговой сети. Не разветвляйте провод, подающий питание для насоса (например, от терминального блока),

(1 винт).

3) Снимите металлическую крышку узла

электропроводки (4 стопора).

4) Подсоедините соединительный провод

к разъему S21 и протащите жгут элек-

тропроводки через надрезанную деталь,

как показано на рисунке.

5) Установите крышку электропроводки на

место, и протяните жгут электропровод-

ки, как показано на рисунке.

Разъем системы

НА (S21)

Провод

системы НА

1) Присоедините дренажный шланг, как показано ниже

Дренажный шланг должен быть

проложен с наклоном вниз

Никакие ловушки не допускаются

Конец шланга не должен быть

погружен в воду

2) Снимите воздушные фильтры и влейте в дренажный поддон некоторое

количество воды с целью контроля беспрепятственного вытекания воды.

3) Если требуется удлинить дренажный шланг, приобретите шланг для наращи-

вания из рыночного ассортимента.

диаметром 13 мм) из рыночного ассортимента.
