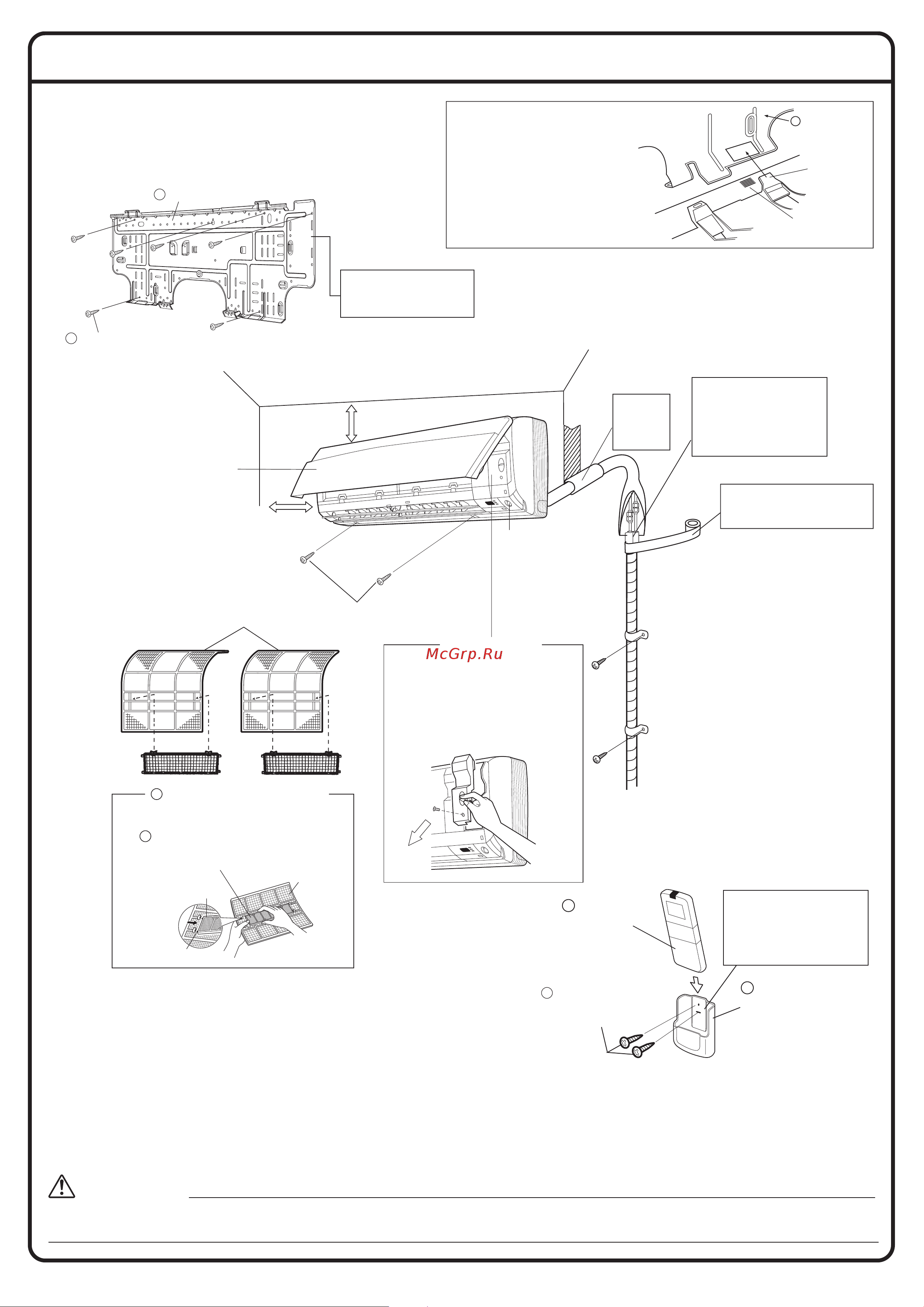

Схема монтажа внутреннего блока

Монтажная пластина

Крепежные винты монтажной

пластины М4х25L (9)

Монтажную пластину следует мон-

тировать на стене, способной вы-

держать вес внутреннего блока.

J Как установить внутренний блок

Прицепите кулачковые захваты нижней рамы

к монтажной пластине. Если при прицеплении

кулачков возникают затруднения, снимите пе-

реднюю решетку.

J Как снять внутренний блок

Чтобы освободить кулачки, надавите на

маркировочную метку (в нижней части

передней решетки). Если при этом возникают

затруднения, снимите переднюю решетку.

Монтажная

пластина

Зажим

Нижняя рама

Метка (задняя сторона) Передняя решетка

Расстояние до потолка не менее 30 мм

Заделайте

зазор в месте

отверстия

для трубы

шпатлевкой

Обрежьте трубу тепловой

изоляции до требуемой длины

и обмотайте ее изоляционной

лентой, следя за отсутствием

зазоров по линии обреза трубы.

Обмотайте изоляционную трубу

лентой снизу доверху.

Интеллектуальный визуаль-

ный сенсор (датчик движения;

только для FTXS, FTKS)

Сервисная крышка

J Открывающаяся сервисная крышка

Сервисная крышка может открываться и за-

крываться.

Способ открытия

1) Открутите винты сервисной крышки

2 Вытяните сервисную крышку по диаго-

нали вниз в направлении стрелки

3) Потяните ее вниз

Винты М4Х16L

Расстояние от стен должно быть

не менее 50 мм (с обеих сторон)

Передняя панель

Воздушные фильтры

Беспроводный

пульт дистанци-

онного управ-

ления

Перед тем, как закрепить к сте-

не держатель пульта управления,

удостоверьтесь в том, что сигна-

лы управления правильно прини-

маются комнатным блоком.

Держатель пульта ДУ

Винты крепления держателя

пульта ДУ М3х20L (2)

Датчик наличия движения «Умный глаз» (только для FTXS, FTKS)

ПРЕДОСТЕРЕЖЕНИЕ

1) Не прилагайте к датчику наличия движения ударное или сильное механическое воздействие. Это может привести к его повреждению и выходу из строя.

2) Не располагайте вблизи сенсора крупногабаритные предметы. Кроме того, не помещайте в зону обзора сенсора нагревательные устройства или увлажнители.

Фотокаталитический титан-апатитовый

фильтр очистки воздуха (2)

Фотокаталитический титан-

апатитовый фильтр очистки

воздуха (2)

Корпус фильтра

Стопорный элемент

Воздушный

фильтр
