3 04/2014 © Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

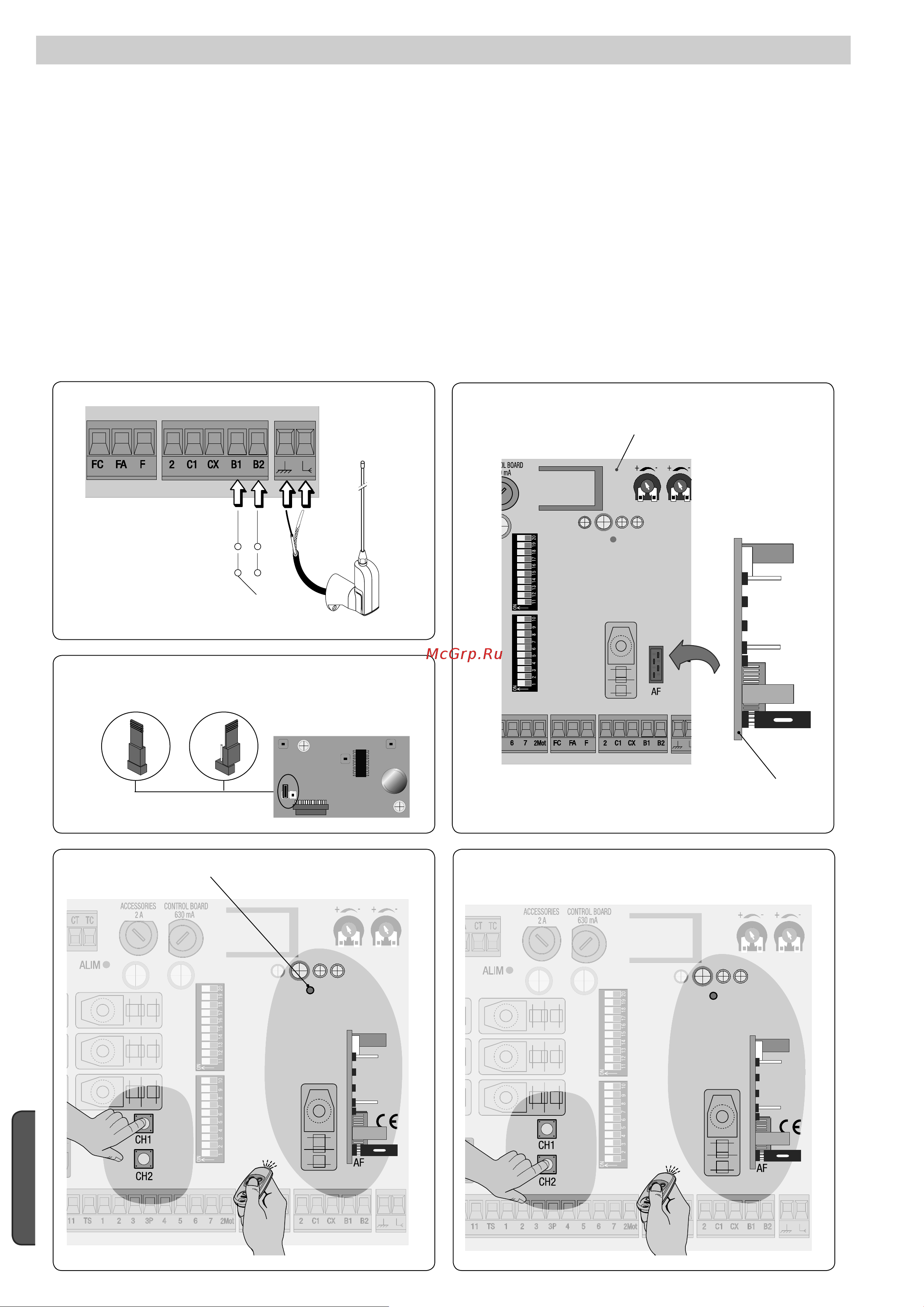

10. Активация радиоуправления
Подключите антенный кабель RG58 к контактам и аксессуар на выходе к B1-B2 (Н.О. контакты) ❶.
Только для плат радиоприемника AF43S / AF43SM установите перемычку, как показано на рисунке, в зависимости от серии передатчи-
ков ❷.
ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ И ОТСОЕДИНИТЕ АККУМУЛЯТОРЫ, ПРИ ИХ НАЛИЧИИ. Вставьте плату AF в разъем платы блока управления.
Прежде чем вставить плату радиоприемника AF в разъем блока управления, необходимо ОБЯЗАТЕЛЬНО отключить электропитание, посколь-
ку блок управления распознает новое устройство только в момент подачи на него напряжения ❸.
Нажмите и удерживайте в нажатом положении кнопку CH1 на плате блока управления (светодиодный индикатор начинает мигать). Нажмите
на кнопку брелока-передатчика для отправления кода. Светодиодный индикатор будет гореть ровным светом, указывая на успешное запо-
минание радиокода ❹.
Повторите ту же процедуру с кнопкой “CH2”, закрепляя за ней другую кнопку передатчика ❺.
Канал для команд управления одной функцией блока управления ("ТОЛЬКО ОТКРЫТЬ", "ОТКРЫТЬ-ЗАКРЫТЬ" или "ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-
СТОП", в зависимости от установленного с помощью DIP-переключателей 2 и 3 режима работы).
CH2 = канал для прямого управления дополнительным устройством, подключенным к контактам В1-В2, или подключения двух приводов для
синхронной работы.
Максимальная нагрузка: 5 A, =24 В
Антенна
Плата блока управления
Плата радиоприемника AF
Светодиодные индикаторы
