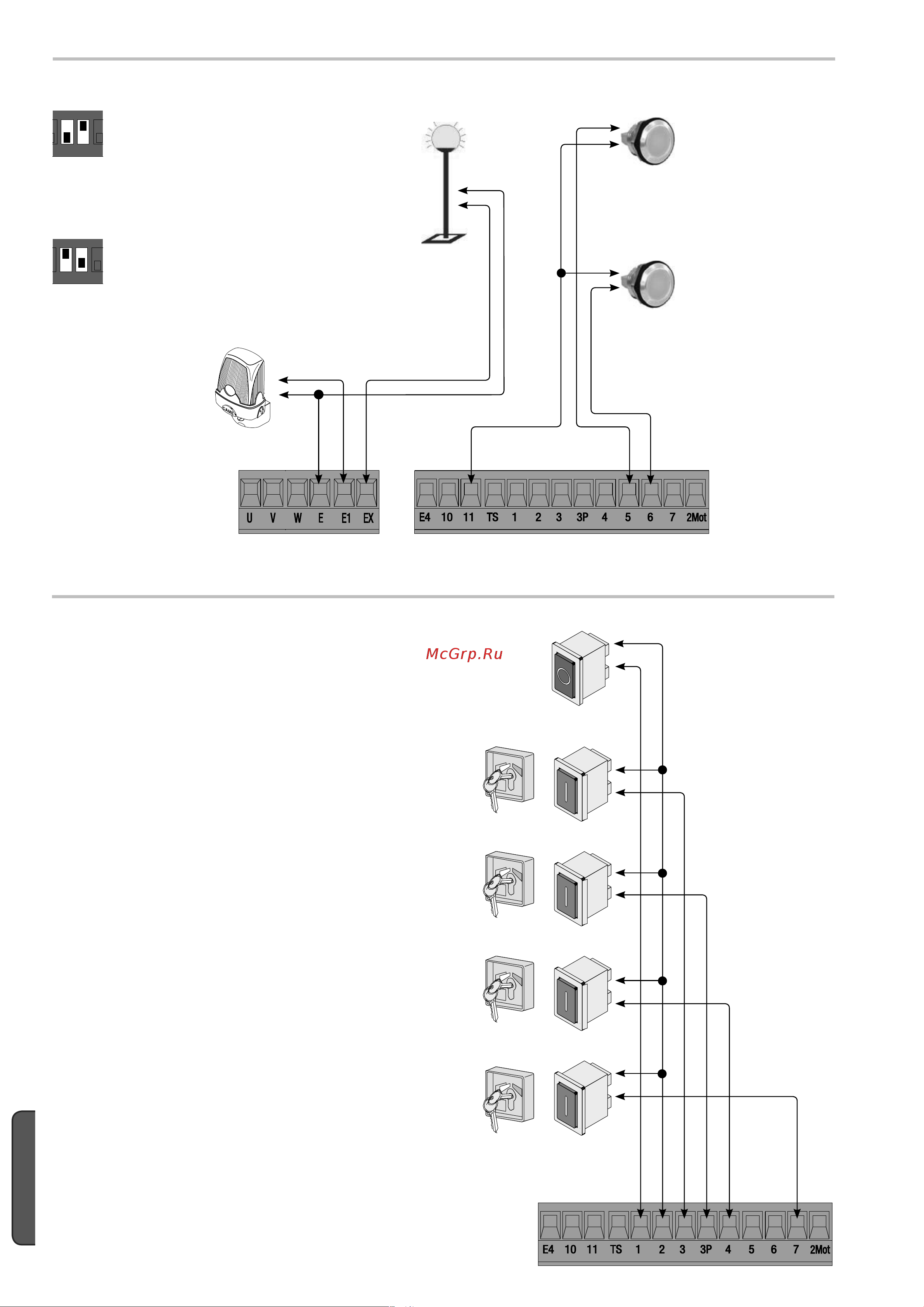

Устройства сигнализации и освещения
Лампа-индикатор
"Ворота открыты" (Макс.
нагрузка: 24 В, 3 Вт)
Лампа указывает на
открытое положение
ворот.
Сигнальная лампа (Макс.
нагрузка: ~230 В, 25 Вт)
Сигнальная лампа
мигает во время
движения ворот.
Лампа-индикатор "Ворота
закрыты" (Макс. нагрузка:
24 В, 3 Вт)
Индикатор указывает
на закрытое положение
ворот.
Устройства управления
Кнопка "Стоп" (Н.З. контакты)
Кнопка остановки движения ворот, исключающая цикл
автоматического закрывания; для возобновления движения
необходимо нажать соответствующую кнопку управления
или брелока-передатчика.
Если функция не используется, установите
микропереключатель 10 в положение ON.
Ключ-выключатель и/или кнопка открывания (Н.О. контакты)
Команда "Открыть ворота".
Ключ-выключатель и/или кнопка пошагового управления (Н.О.
контакты)
Команды открыть и закрыть ворота. При нажатии кнопки или
повороте ключа-выключателя ворота меняют направление
движения или останавливаются, в зависимости от
установленного с помощью микровыключателей режима
работы (смотрите выбор функций, dip-переключатели 2-3).
Ключ-выключатель и/или кнопка частичного открывания (Н.О.
контакты)
Частичное открывание. Время регулируется посредством
PAR.OP. Время автоматического закрывания регулируется
посредством dip-переключателя №12.
Ключ-выключатель и/или кнопка закрывания (Н.О. контакты)
Команда "Закрыть ворота".
Лампа цикла/дополнительного освещения (макс. нагрузка: ~230 В, 60 Вт)
С DIP-переключателем 16 в положении OFF и DIP-
переключателем 17 в положении ON работает
как лампа цикла.
Устройство обеспечивает освещение зоны проезда. Лампа
остается включенной с момента начала открывания
ворот до их полного закрывания (включая время
автоматического закрывания).
С DIP-переключателем 16 в положении ON и
DIP-переключателем 17 в положении OFF работает как
лампа дополнительного освещения.
Л а м п а о с в е щ а е т зо н у п р о е з д а ; в к л ю ч а е т с я п о с л е п о д а ч и к о м а н д ы
"Открыть ворота" и продолжает гореть в течение 330 секунд.
