15 mm ~
Стр.
4
- Код руководства:
319T90
319T90 вер.
3
3 04/2014 © Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

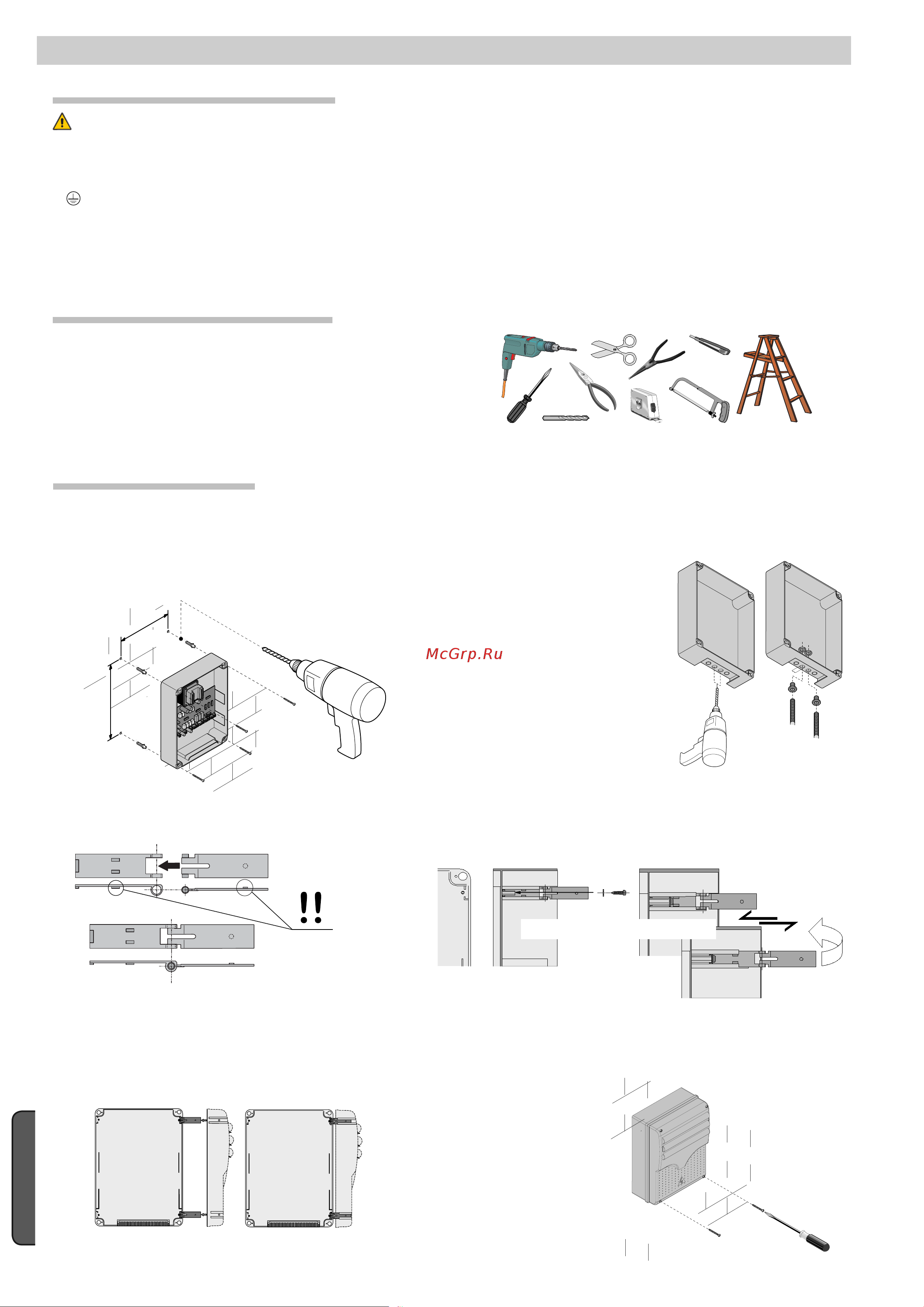

Перед тем как приступить к монтажным работам, выполните следующее:
• Убедитесь в том, что блок управления будет установлен в месте, защищенном от внешних воздействий, и закреплен на
твердой и ровной поверхности. Проверьте также, чтобы были подготовлены подходящие крепежные элементы.
• Предусмотрите устройство отключения электропитания с расстоянием между контактами не менее 3 мм.
•
Убедитесь в том, что между соединениями и другими токопроводящими частями предусмотрена дополнительная
изоляция.
• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
Перед началом монтажных работ следует убедиться в наличии
всех необходимых инструментов и материалов, которые
позволят произвести установку оборудования в полном
соответствии с действующими нормами безопасности. На
рисунке представлен минимальный набор инструментов,
необходимых для проведения монтажных работ.
2) Просверлите отверстия в предварительно отмеченных
местах и вставьте в них гермовводы с гофрошлангами
для проводки электрических
кабелей.
Важное примечание: диаметр
предварительно отмеченных
отверстий должен быть равен 20
мм.
Будьте предельно осторожны,
чтобы не повредить электронную
плату блока управления!
5.3 Монтаж корпуса
5. Монтаж
5.1 Предварительные проверки
5.2 Инструменты и материалы
3) Соберите петли дверцы корпуса.
4) Вставьте петли в пазы корпуса (справа или слева по
выбору) и закрепите их с помощью прилагаемых саморезов и
шайб.
5) Установите дверцу корпуса на петли и закрепите
прилагаемыми винтами.
6) После проведения всех необходимых регулировок и
подключений закройте
и закрепите крышку
прилагаемыми
саморезами.
1) Установите основание корпуса в защищенном месте.
Для крепления рекомендуются саморезы с полукруглой
головкой под крестовую насадку максимальным
диаметром 6 мм.
переместить для вращения
