Came ZT6 [7/12] Dir delta s
![Came ZT6 [7/12] Dir delta s](/views2/1777516/page7/bg7.png)
RX
RX
TX
TX
./
.#
#
&53)"),%M!
48
48
48
#
.#
DELTA
DIR / DELTA S
Стр.
7
- Код руководства:
319T90
319T90 вер.
3
3 04/2014 © Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
Устройства безопасности
"Открывание в режиме закрывание" — C1 (Н.З.
контакты)
Вход для подключения фотоэлементов,
чувствительных профилей и других устройств
безопасности, соответствующих требованиям
стандарта EN 12978. Размыкание контакта во время
закрывания ворот приводит к изменению направления
движения на противоположное, вплоть до полного
открывания.
Если функция не используется, установите DIP-
переключатель № 7 в положение ON.
CX с DIP-переключателями 8 и 9 в положении OFF =
"Закрывание в режиме открывания" (Н.З. контакты).
Вход для подключения фотоэлементов,
чувствительных профилей и других устройств
безопасности, соответствующих требованиям
стандарта EN 12978. Размыкание контакта во время
открывания ворот приводит к изменению направления
движения на противоположное, вплоть до полного
закрывания.
CX с DIP-переключатель 8 в положении OFF и DIP-
переключатель 9 в положении ON = "Частичное
открывание" (Н.З. контакты).
Вход для подключения фотоэлементов,
чувствительных профилей и других устройств
безопасности, соответствующих требованиям
стандарта EN 12978. Приводит к остановке
движущейся створки с последующим срабатыванием
автоматического закрывания.
Если функция не используется, установите DIP-
переключатель № 8 в положение ON.

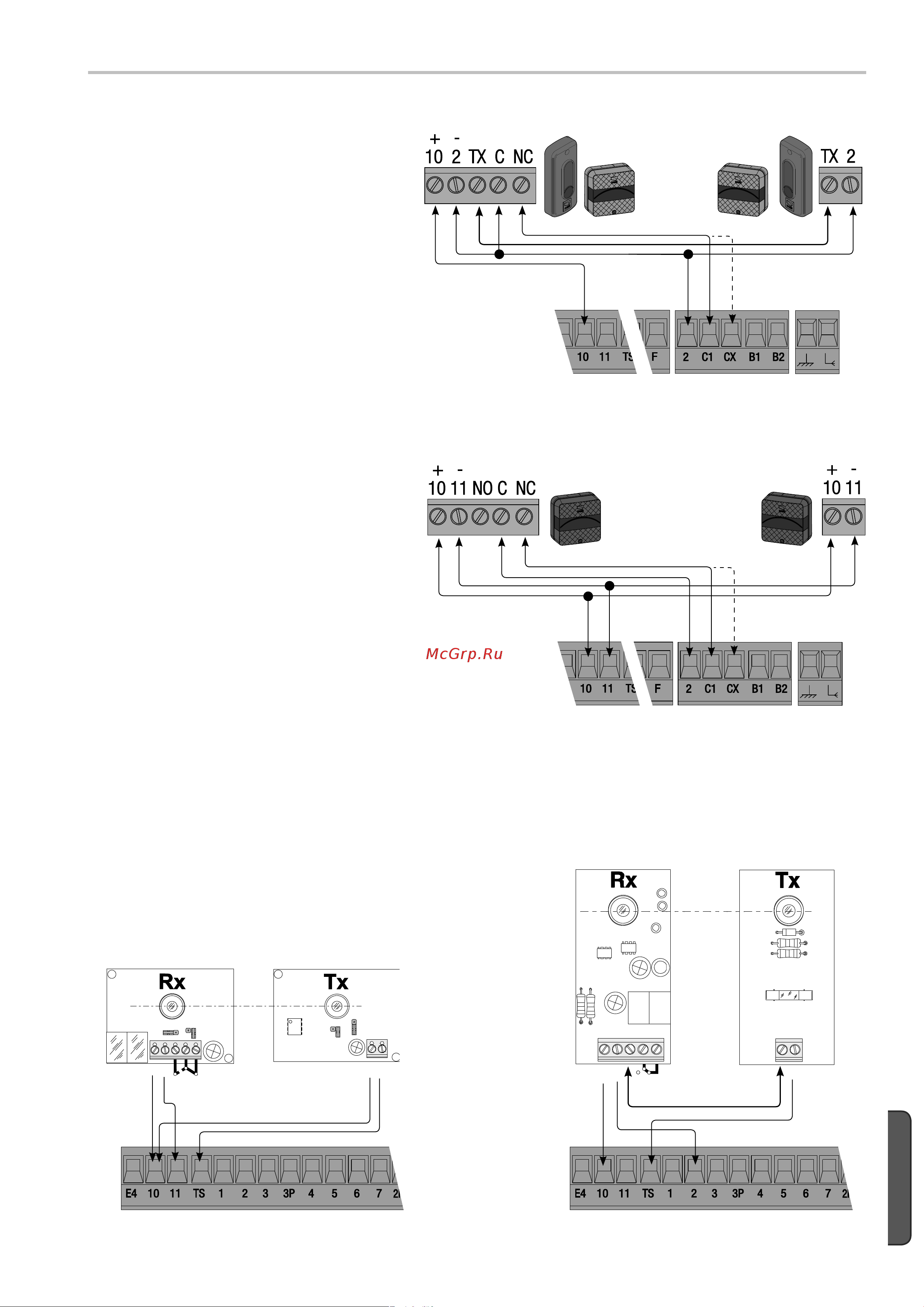

Фотоэлементы
DIR / DELTA-S
Фотоэлементы
DELTA
Подключение фотоэлементов безопасности
При каждой команде открывания или закрывания ворот плата проверяет
эффективность работы фотоэлементов. При обнаружении неисправности в работе
фотоэлементов любая команда управления воротами блокируется.
Установите
DIP-переключатель 13 в положение ON.
