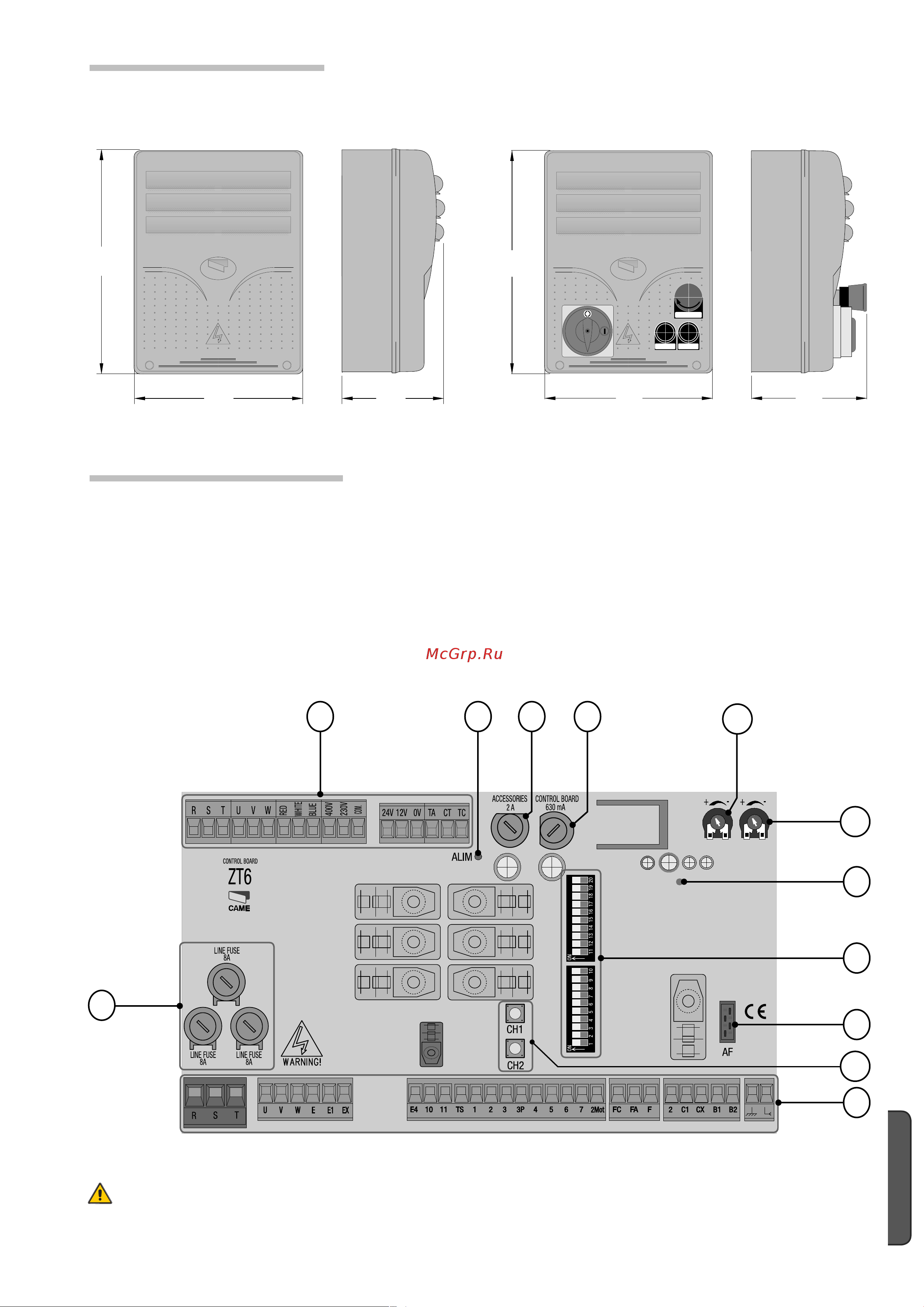

4.1 Габаритные размеры
4.2 Основные компоненты
Внимание! Перед проведением каких-либо настроек, регулировок или подключений в
блоке управления необходимо отключить сетевое электропитание.
На ZT6C достаточно активировать блокировочный механизм.
1. Микропереключатель выбора функций
2. Предохранитель блока управления, 630 мA
3. Предохранитель аксессуаров, 2 A
4. Входной предохранитель, 8 A
5. Разъем для подключения платы радиоприемника АF
6. Светодиодный индикатор подачи электропитания
7. Светодиодный индикатор радиокода
8. Колодки подключений
9. Колодки подключений трансформатора
10. Кнопки программирования радиокода
11. TCA: регулировка времени автоматического
закрывания
12. PAR.OP.: регулировка частичного открывания
Габаритные размеры корпуса ZT6 Габаритные размеры корпуса ZT6С
