![Came G4000_DX Инструкция по эксплуатации онлайн [16/24] 600189](/views2/1777549/page16/bg10.png)
~1°
~89°
~1°
~89°
no
no
Стр. 16 - Руководство FA01117-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

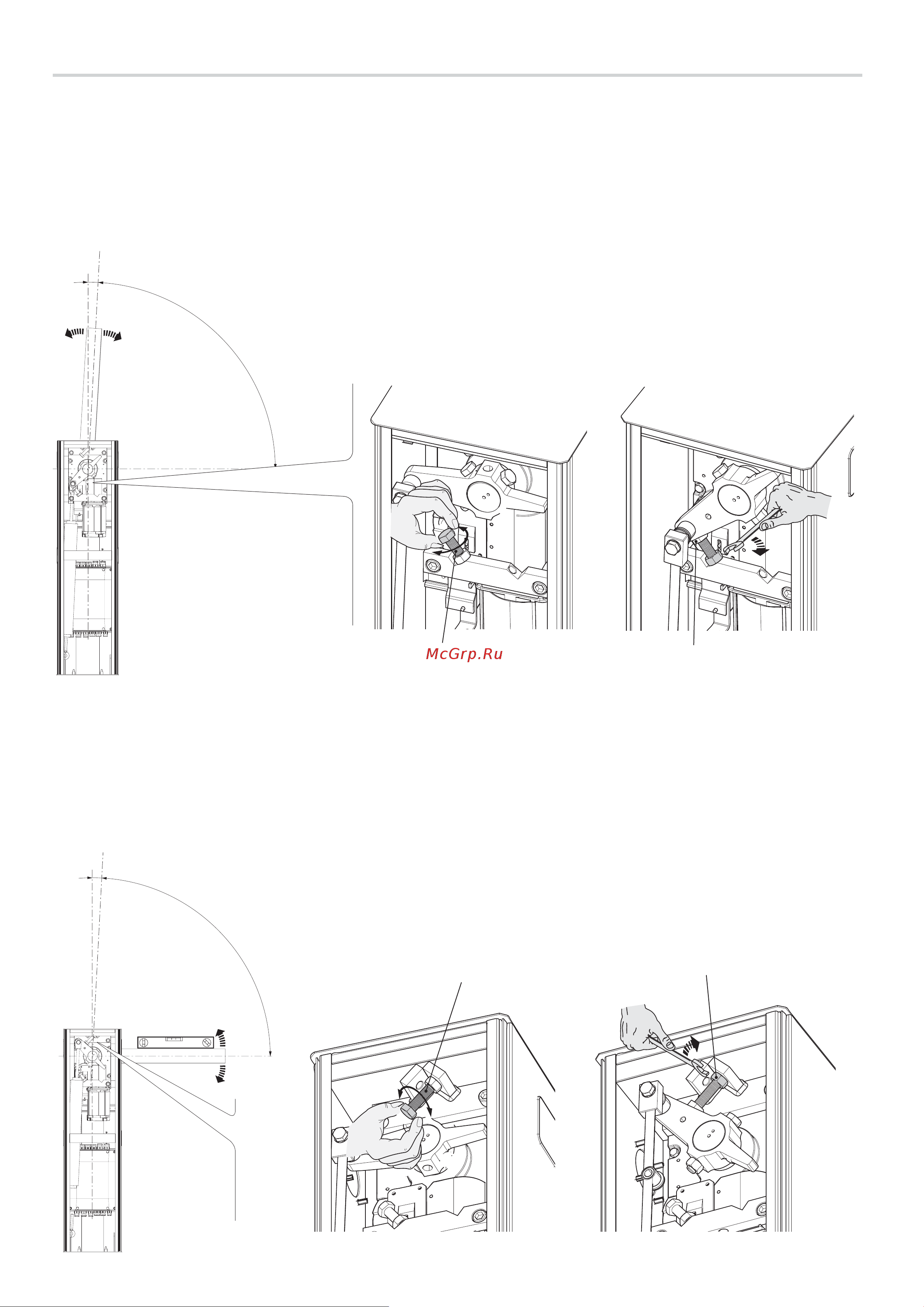

При закрывании:
- подняв стрелу, вращайте механический упор закрывания по часовой стрелке или против нее для определения
горизонтального положения n;
- затяните контргайку для фиксации механического упора o.
УСТАНОВКА КРАЙНИХ ПОЛОЖЕНИЙ
Закройте дверцу на ключ и подайте электропитание. Убедитесь, что стрела располагается горизонтально в закрытом
(опущенном) положении и под углом 89° в открытом.
⚠
Все действия по открыванию и закрыванию шлагбаума должны выполняться при закрытой на ключ дверце!
При открывании:
- разблокируйте привод;
- опустите стрелу, откройте дверцу тумбы и поверните механический упор открывания по часовой стрелке или против нее
n;
- затяните контргайку для фиксации механического упора o.
Контргайка
Механический упор закрывания
Контргайка
Механический упор
