C
O
M
Rallentam.Velocità
Max.Max. Med. Min. Min.
DIS. 27370
ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
9
8
710
11
1
2
12 133
6
5
4
14
18
16
15
17
Blu
Стр. 12 - Руководство FA01117-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ ZL38
- Входной 3,15 A
- Плата 630 мA
- Привод 10 A
- Аксессуары 2 A

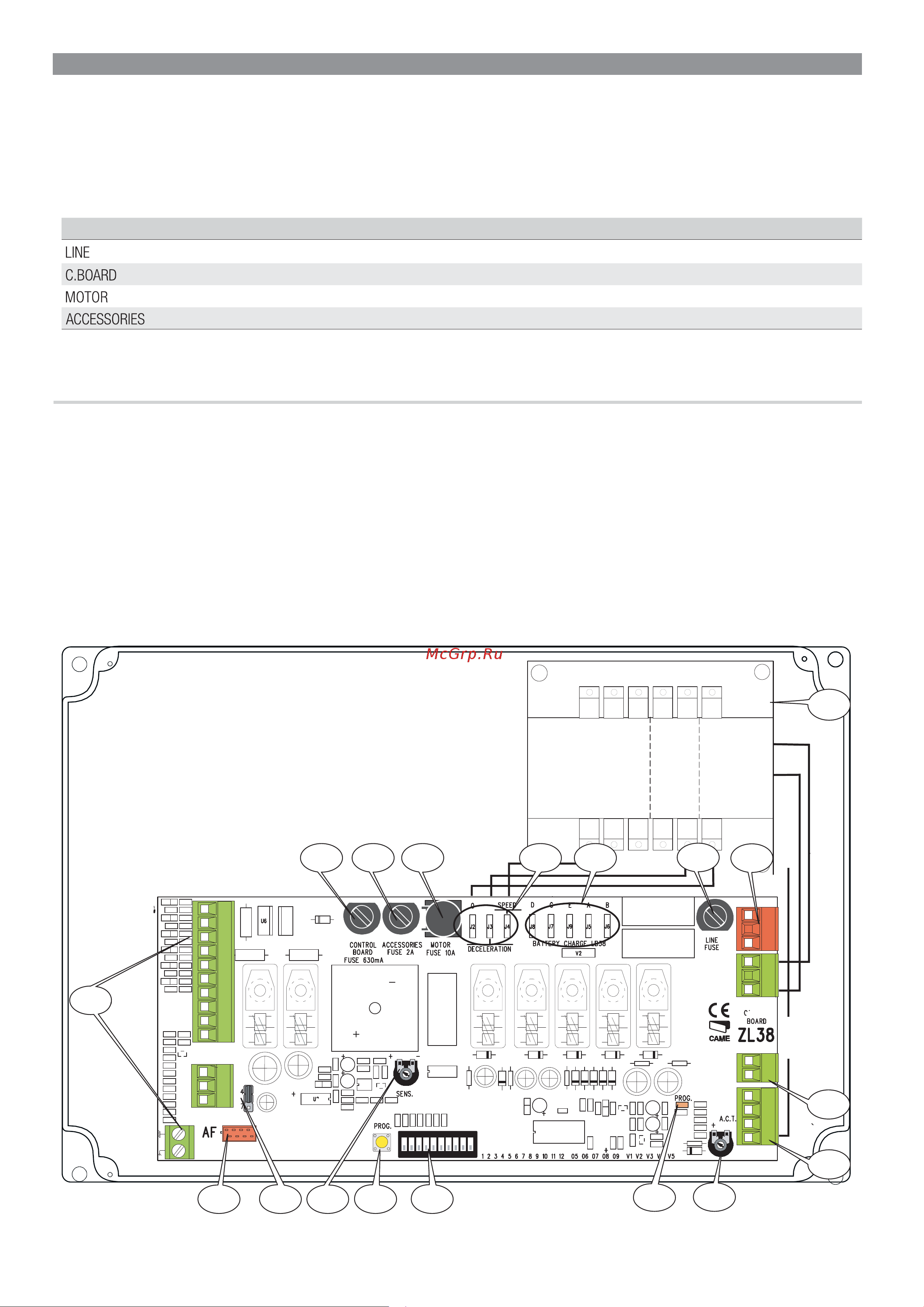

ОСНОВНЫЕ КОМПОНЕНТЫ
1. Предохранитель аксессуаров
2. Входной предохранитель
3. Предохранитель платы
4. Предохранитель двигателя
5. Контакты подключения устройств управления и
безопасности
6. Разъем для платы радиоприемника AF
7. Регулировка SENS
8. Регулировка TCA
9. DIP-переключатели
10. Кнопка программирования
11. Светодиодный индикатор программирования
12. Разъемы для регулировки скорости и замедления
13. Разъемы подключения платы аварийного питания
(LB38)
14. Перемычка выбора типа управления
15. Трансформатор
16. Контакты электропитания
17. Контакты подключения мотор-редуктора
18. Контакты подключения концевых выключателей
БЛОК УПРАВЛЕНИЯ
⚠
Внимание! Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите
сетевое электропитание и/или вытащите аккумуляторы.
Электропитание блока и устройств управления: ~/=24В.
Для настройки функций используются DIP-переключатели и регулировки.
Все подключения защищены плавкими предохранителями.
