Came G4000_DX Инструкция по эксплуатации онлайн [11/24] 600189
![Came G4000_DX Инструкция по эксплуатации онлайн [11/24] 600189](/views2/1777549/page11/bgb.png)
45°
45°
200 max80 max
Стр. 11 - Руководство FA01117-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

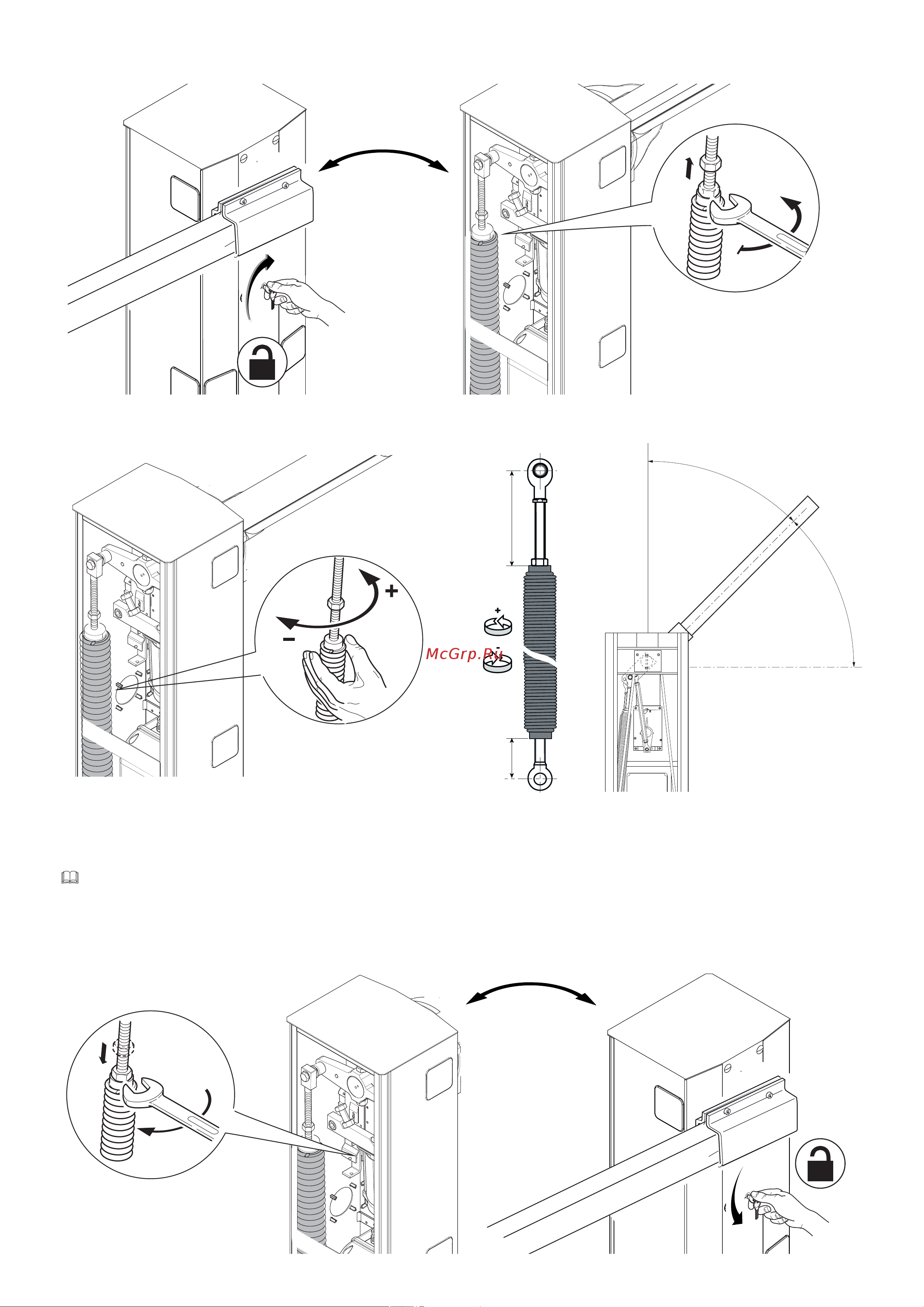

Вращайте пружину вручную, чтобы увеличить или уменьшить натяжение. Стрела должна остановиться под углом в 45°.
Для точной балансировки стрелы необходимо разблокировать мотор-редуктор и ослабить затяжку гайки крепления пружины.
Установите крепежную гайку на верхнее крепление пружины и затяните ее.
Заблокируйте редуктор.
Проверьте правильность работы пружины:
- при вертикальном положении стрелы пружина должна находиться в ослабленном состоянии;
- при горизонтальном положении стрелы пружина должна находиться в натянутом состоянии.
Внимание! По завершении процедуры балансировки СМАЖЬТЕ ПРУЖИНЫ С ПОМОЩЬЮ СМАЗКИ-СПРЕЯ!
