RX TX
./ # .#
&
$
$
RX TX
DIR DELTA-S
DELTA
Стр. 15 - Руководство FA01117-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

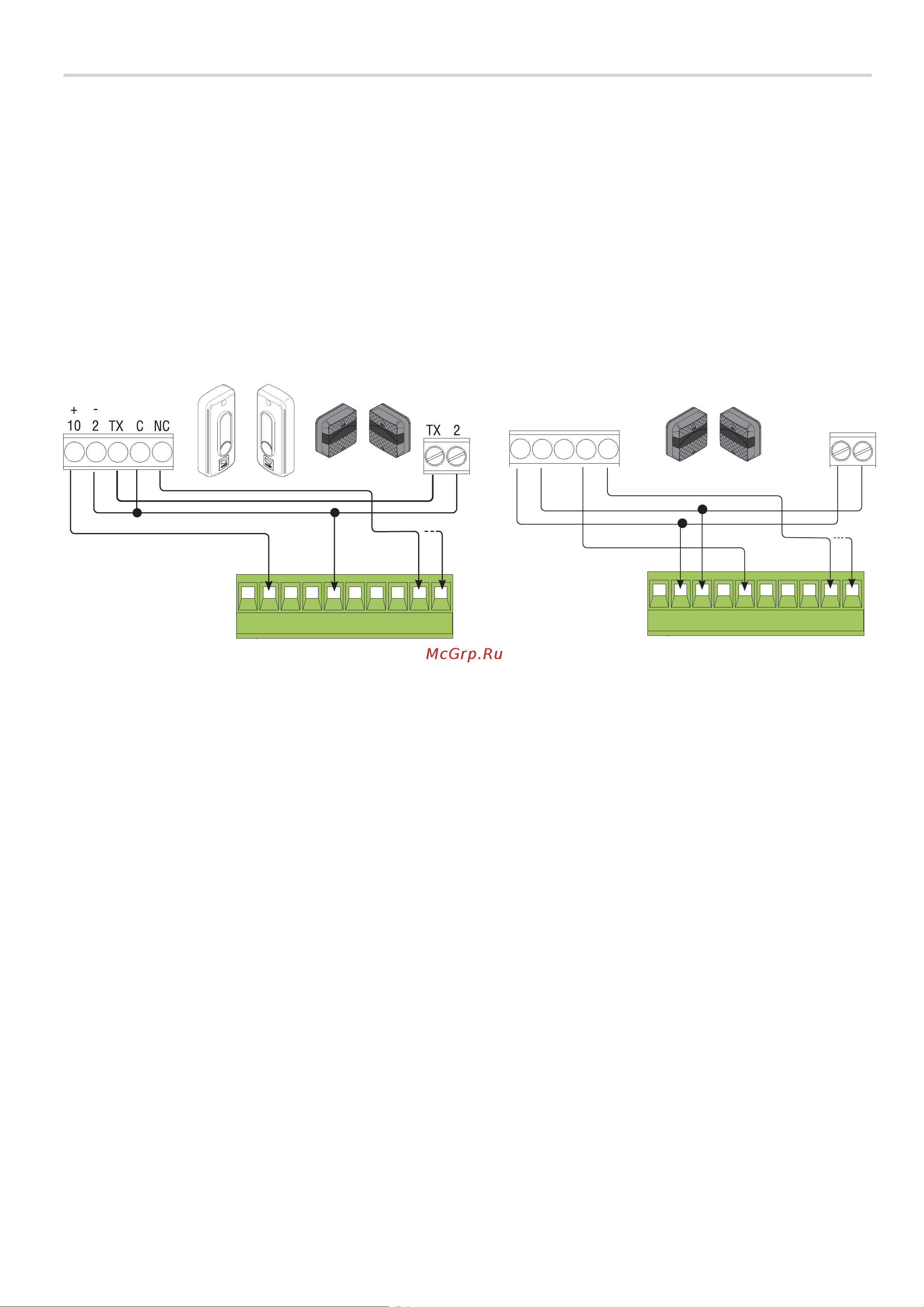

Фотоэлементы
Выберите режим работы для контактов C1 и/или C5 (нормально-замкнутых), предназначенных для подключения
устройств
безопасности, например, фотоэлементов.
C1: открывание в режиме закрывания. Размыкание контактов во время закрывания шлагбаума приводит к
изменению направления движения на противоположное, вплоть до полного открывания.
Если функция не используется, замкните накоротко контакты 2-С1.
С5: «Немедленное закрывание». Закрывание шлагбаума после проезда транспортного средства через зону
действия устройств безопасности.
Если функция не используется, установите DIP-переключатель 8 в положение ON.
УСТРОЙСТВА БЕЗОПАСНОСТИ
