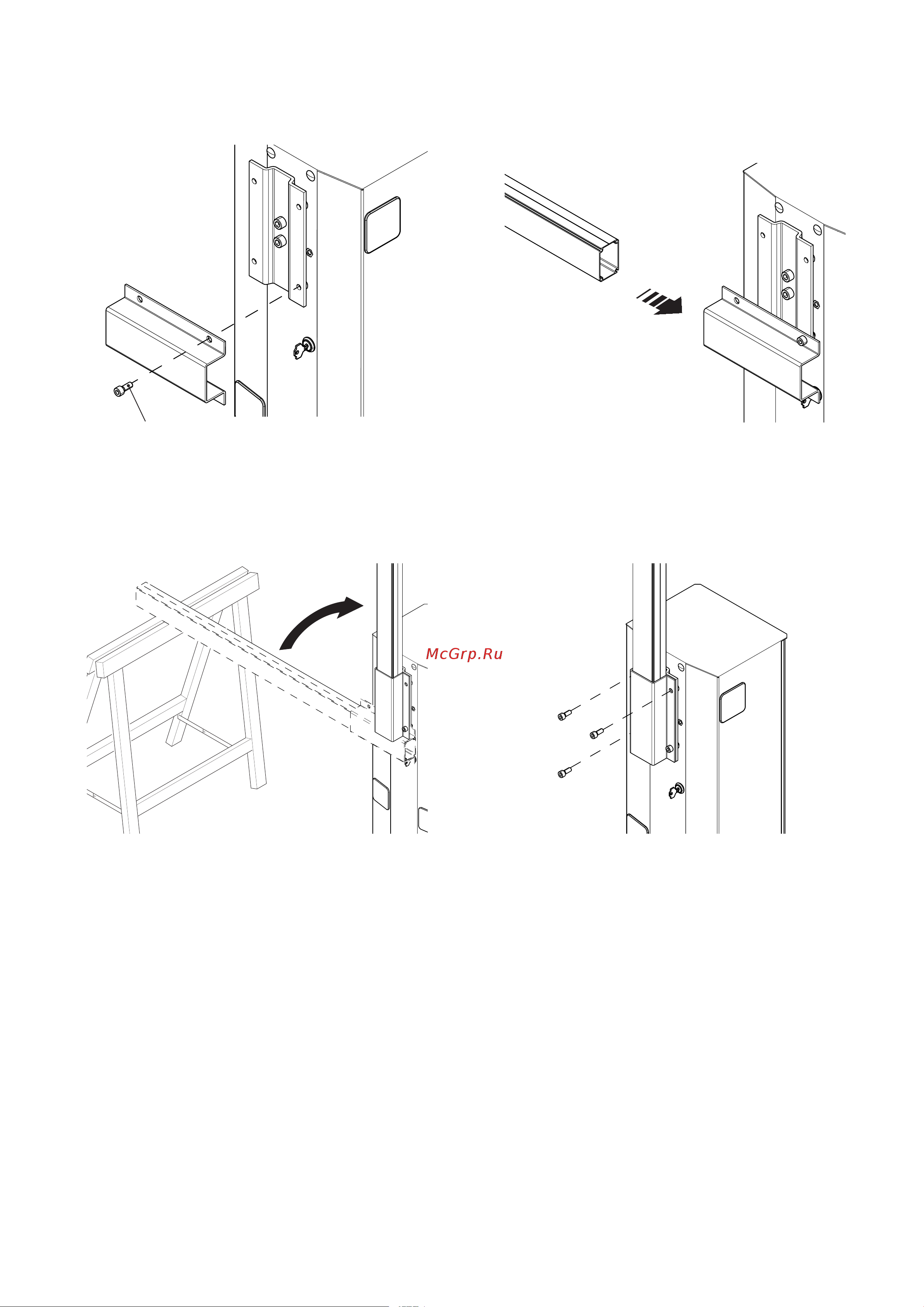

Came G4000_DX [9/24] Зафиксируйте кронштейн крепления стрелы на фланце крепления стрелы с помощью одного винта не затягивая его вставьте стрелу в кронштейн крепления
![Came G4000_DX [9/24] Зафиксируйте кронштейн крепления стрелы на фланце крепления стрелы с помощью одного винта не затягивая его вставьте стрелу в кронштейн крепления](/views2/1777549/page9/bg9.png)
UNI 5931 M8x20
Стр. 9 - Руководство FA01117-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
Установите стрелу в вертикальное положение и зафиксируйте ее оставшимся винтами.
Зафиксируйте кронштейн крепления стрелы на фланце крепления стрелы с помощью одного винта, не затягивая его.
Вставьте стрелу в кронштейн крепления.
