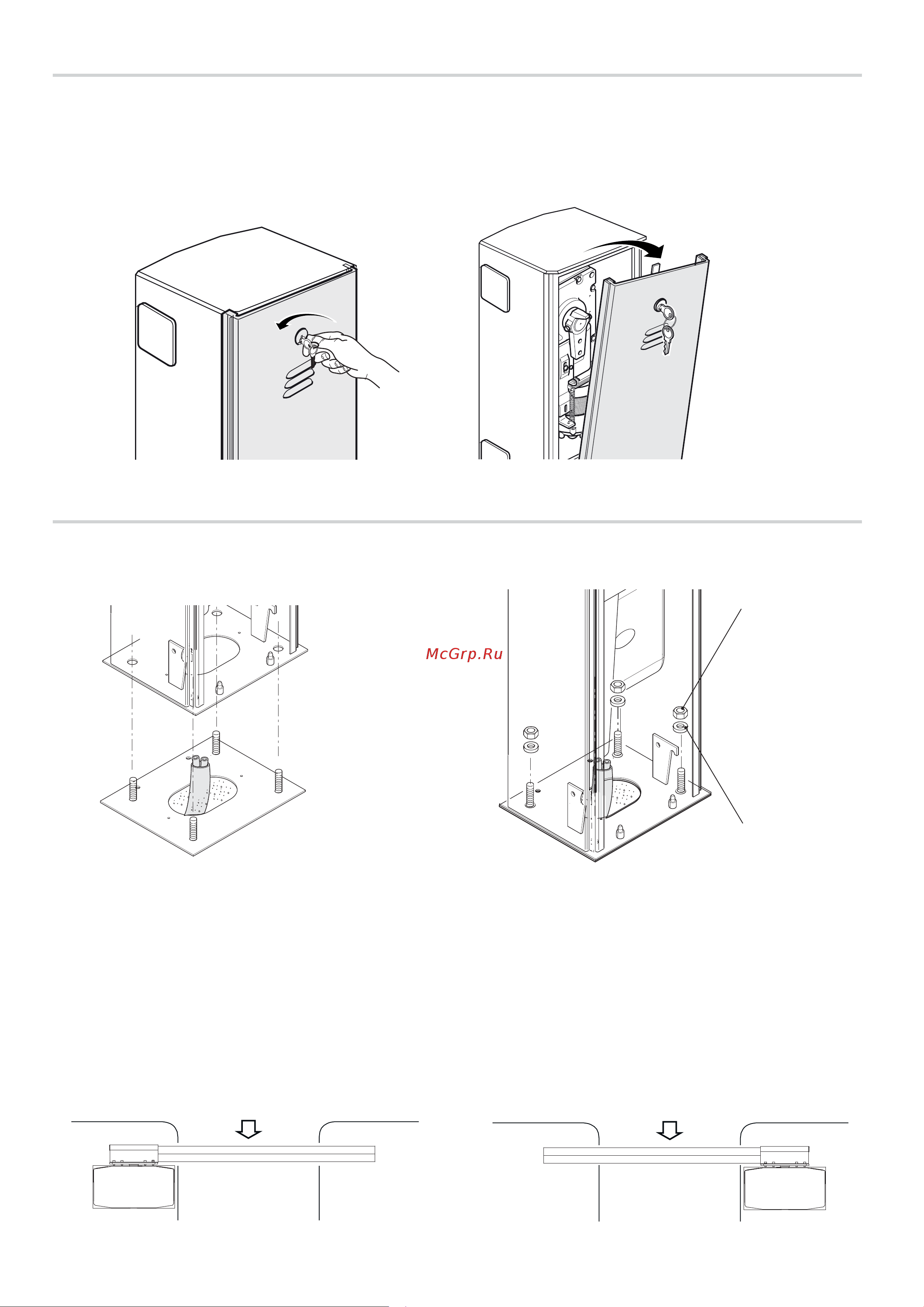

![Came G4000_DX Инструкция по эксплуатации онлайн [8/24] 600189](/views2/1777549/page8/bg8.png)
M12 UNI 5588
Стр. 8 - Руководство FA01117-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
МОНТАЖ ШЛАГБАУМА
Установите тумбу на монтажное основание и зафиксируйте ее с помощью гаек и шайб.
ПОДГОТОВКА ТУМБЫ ШЛАГБАУМА
⚠
Для перемещения оборудования используйте необходимые грузоподъемные приспособления. Установка шлагбаума
должна осуществляться по крайней мере двумя специалистами. Во время предварительной сборки и монтажа шлагбаума
его положение может быть нестабильным и привести к опрокидыванию конструкции. Будьте предельно осторожны
и не
опирайтесь на него сверху до полной фиксации.
Вставьте индивидуальный ключ в замок дверцы и поверните его против часовой стрелки.
Шайба
Внутренняя
территория
Сторона въезда
Внутренняя
территория
Сторона въезда
ПРАВОСТОРОН-
НИЙ шлагбаум
ЛЕВОСТОРОН-
НИЙ шлагбаум
Чтобы изменить направление вращения в дальнейшем, запросите техническую документацию у поставщика или свя-
житесь с ближайшим филиалом CAME (смотрите последнюю страницу или зайдите на сайт www.came.com).
