Came G4000_DX [18/24] Нажмите и удерживайте в нажатом положении кнопку prog на блоке управления светодиодный индикатор мигает нажмите на кнопку программируемого пульта ду если светодиодный индикатор г...
![Came G4000_DX [18/24] Нажмите и удерживайте в нажатом положении кнопку prog на блоке управления светодиодный индикатор мигает нажмите на кнопку программируемого пульта ду если светодиодный индикатор г...](/views2/1777549/page18/bg12.png)
n
TOP TAM
o
/.
04 & &#
&!
4828
p
/.
04 & &#
&!
4
28
q
ON
2
1 345678910
PT F FC
FA
T
X
RX
r
Стр. 18 - Руководство FA01117-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
Плата AF43S

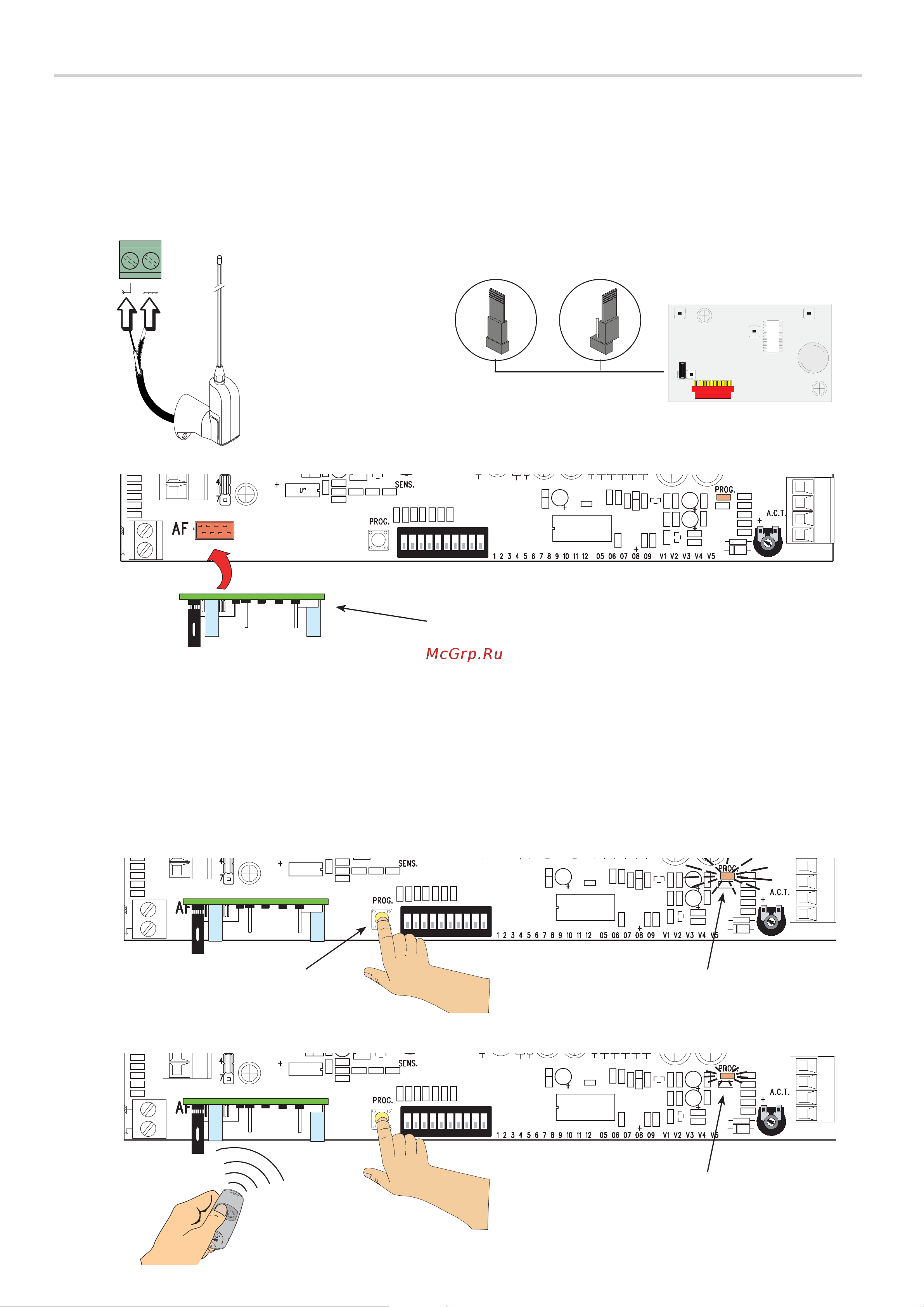

УСТАНОВКА И ПРОГРАММИРОВАНИЕ РАДИОУПРАВЛЕНИЯ
Светодиодный индикатор
программирования
Плата AF (AF43S или AF868)
Светодиодный индикатор
программирования
Кнопка PROG
Нажмите и удерживайте в нажатом положении кнопку PROG на блоке управления. Светодиодный индикатор мигает q.
Нажмите на кнопку программируемого пульта ДУ. Если светодиодный индикатор горит ровным светом,
программирование выполнено успешно
r.
Подключите антенну кабелем RG58 к соответствующим контактам
n.
При использовании пультов ДУ серий TOP И TAM с частотой 433,92 МГц установите перемычку платы AF43S,
как показано на рисунке o.
Вставьте плату AF (AF43S или AF868) в разъем платы управления
p.
⚠
ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы, прежде чем вставить в разъем
плату (AF).
