Came G4000_DX Инструкция по эксплуатации онлайн [10/24] 600189
![Came G4000_DX Инструкция по эксплуатации онлайн [10/24] 600189](/views2/1777549/page10/bga.png)

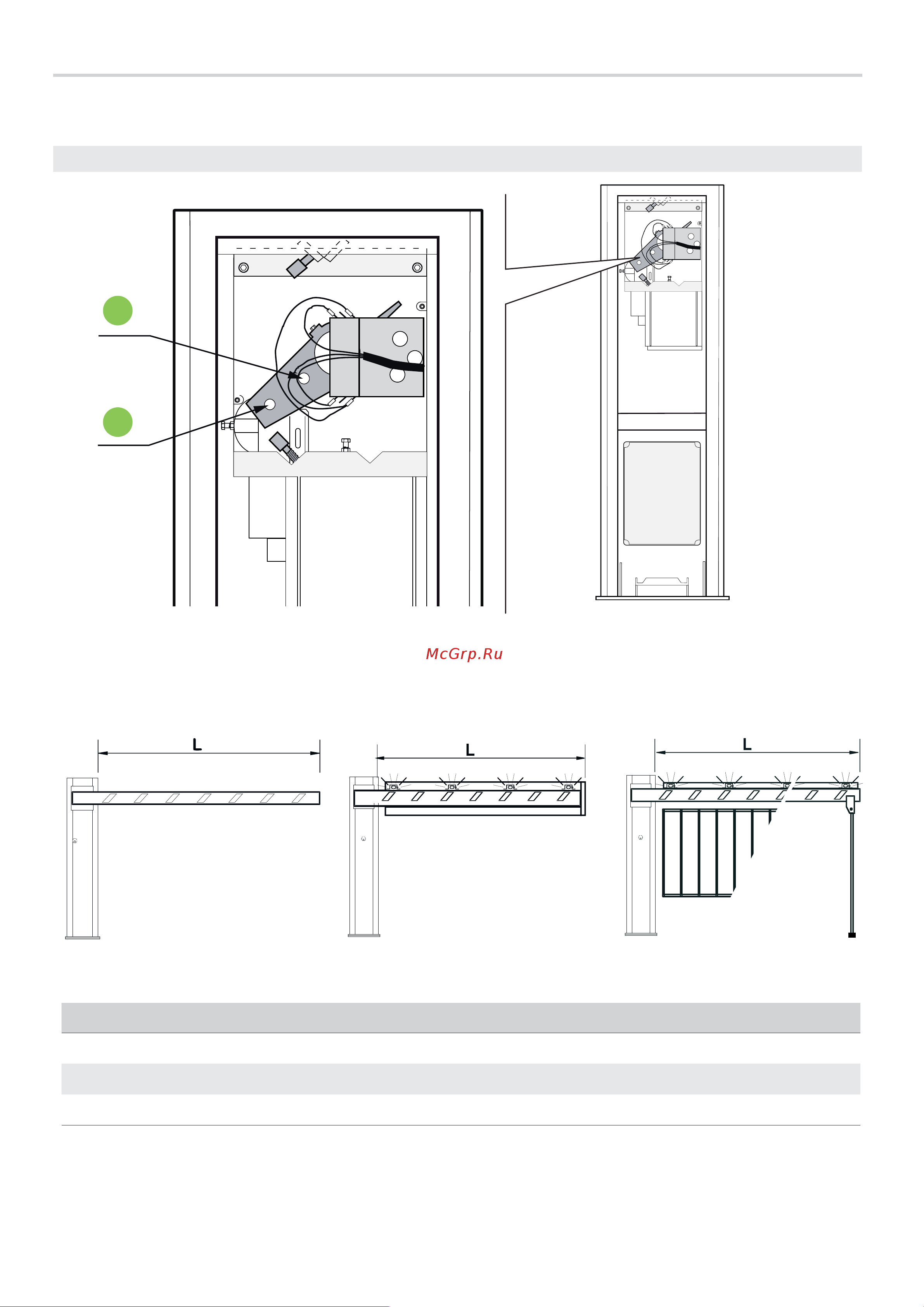

A
B
Стр. 10 - Руководство FA01117-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
L = ШИРИНА ПРОЕЗДА (м)
< 2,5 2,5 — 3,5 3,5 — 4
Стандартная стрела AAB
Стрела с дюралайтом 001G0460 AB-
Стрела с дюралайтом и шторкой 001G0465 или подвижной опорой 001G02808 B--
Стрела с дюралайтомСтандартная стрела Стрела с дюралайтом и штор-
кой или подвижной опорой
⚠
ПРЕДУПРЕЖДЕНИЯ!
001G02802 Не используется на шлагбаумах со стрелой, оснащенной шторкой 001G0465 или подвижной опорой
001G02808.
001G02807 Использование фиксированной опоры является ОБЯЗАТЕЛЬНЫМ, если ширина проезда превышает 3 м.
001G0465 - 001G02808 Не могут использоваться вместе.
Крепление
пружин
БАЛАНСИРОВКА СТРЕЛЫ
Шлагбаум поставляется с уже монтированной в положении В пружиной.
Перед тем как продолжить, убедитесь в том, что выбрана подходящая пружина с учетом устанавливаемых аксессуаров и
ширины проезда.
⚠
Перед тем как приступить к настройке шлагбаума, убедитесь в том, что мотор-редуктор заблокирован!
