Стр. 11 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

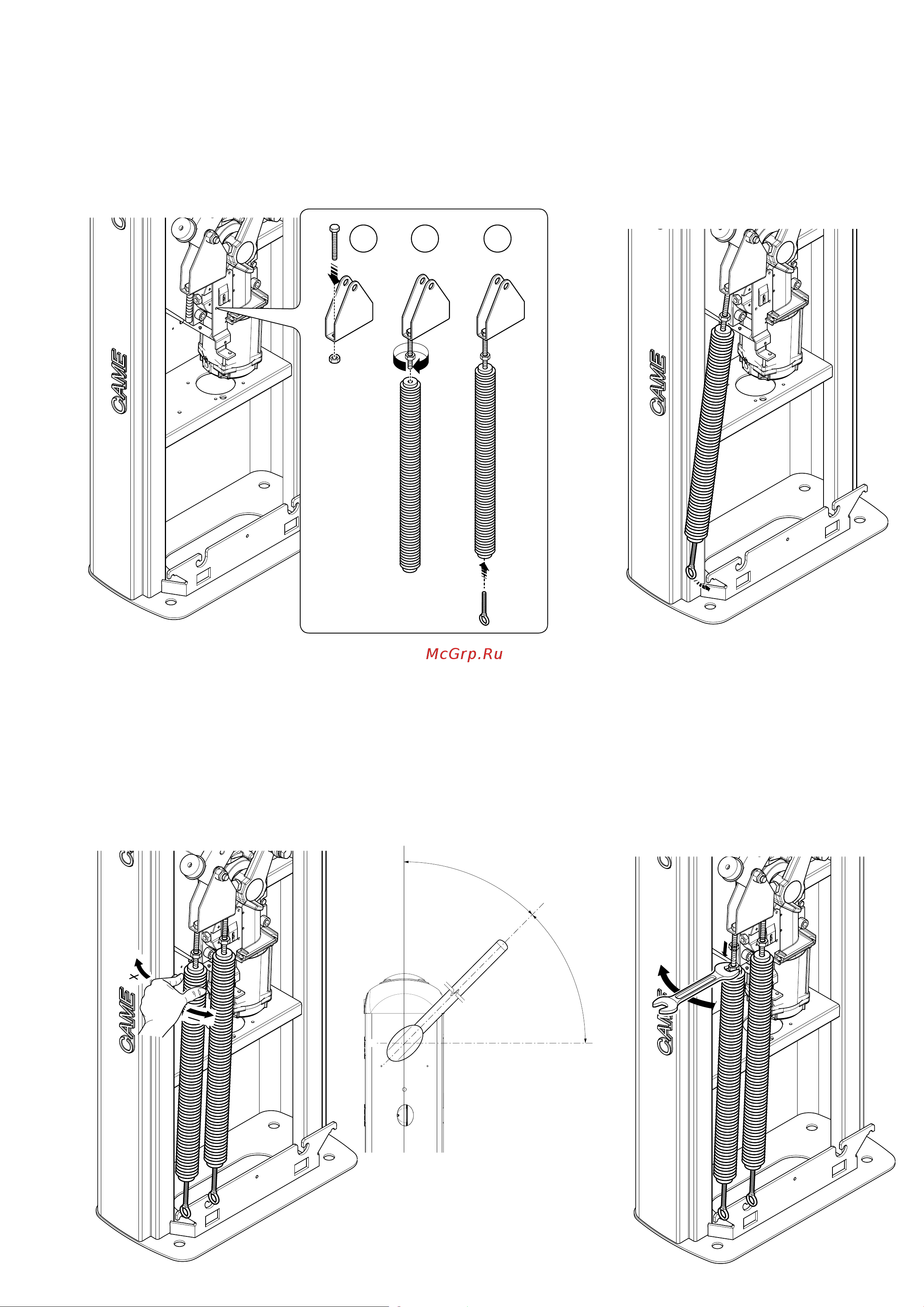

Разблокируйте привод и поверните пружину вручную, чтобы увеличить или уменьшить силу тяги. Стрела должна остановиться под
углом в 45°.
Затяните контргайку и заблокируйте привод.
Проверьте правильность работы пружины:
- при вертикальном положении стрелы пружина находится в свободном состоянии;
- при горизонтальном положении стрелы пружина находится в натянутом состоянии.
Разблокируйте привод и установите стрелу в вертикальное положение. Заблокируйте привод.
Установите пружину в тумбу шлагбаума следующим образом:
- вставьте болт UNI5739 M12x70 в кронштейн крепления и закрутите на нем гайку UNI5588 M12 ;
- прикрутите винт к пружине ;
- закрутите нижнее крепление пружины .
Прикрепите нижнее крепление к кронштейну.
Повторите процедуру при наличии другой пружины.
