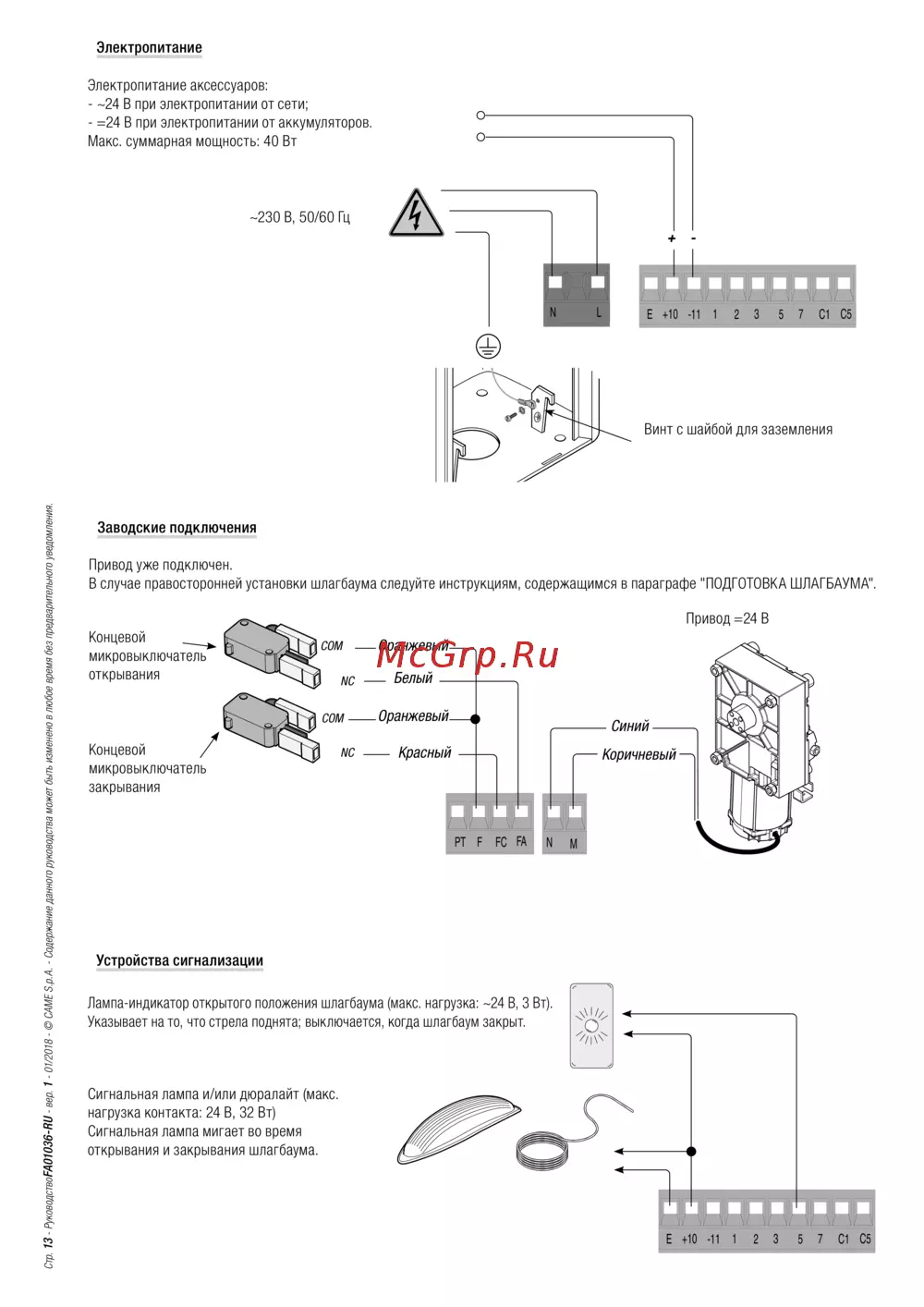

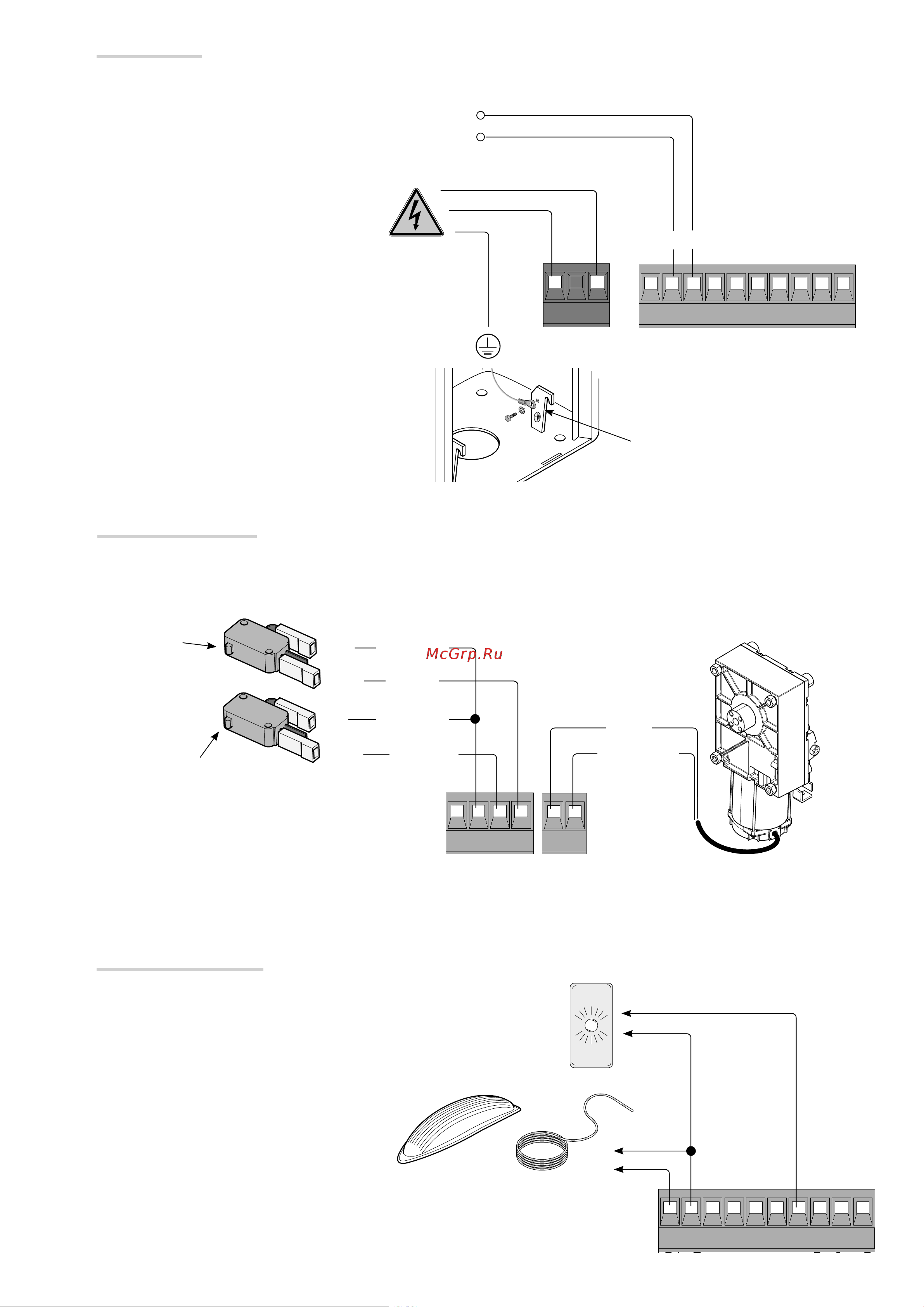

Электропитание
Электропитание аксессуаров:
- ~24 В при электропитании от сети;
- =24 В при электропитании от аккумуляторов.
Макс. суммарная мощность: 40 Вт
~230 В, 50/60 Гц
Привод =24 В
Заводские подключения
Устройства сигнализации
COM
NC
NC
COM
Концевой
микровыключатель
закрывания
Оранжевый
Оранжевый
Белый
Красный
Синий
Коричневый
Концевой
микровыключатель
открывания
Винт с шайбой для заземления
Лампа-индикатор открытого положения шлагбаума (макс. нагрузка: ~24В, 3 Вт).
Указывает на то, что стрела поднята; выключается, когда шлагбаум закрыт.
Сигнальная лампа и/или дюралайт (макс.
нагрузка контакта: 24 В, 32 Вт)
Сигнальная лампа мигает во время
открывания и закрывания шлагбаума.
Привод уже подключен.
В случае правосторонней установки шлагбаума следуйте инструкциям, содержащимся в параграфе "ПОДГОТОВКА ШЛАГБАУМА".
