ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
ON
OFF
/.
ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
3%.3
!#4
Стр. 17 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

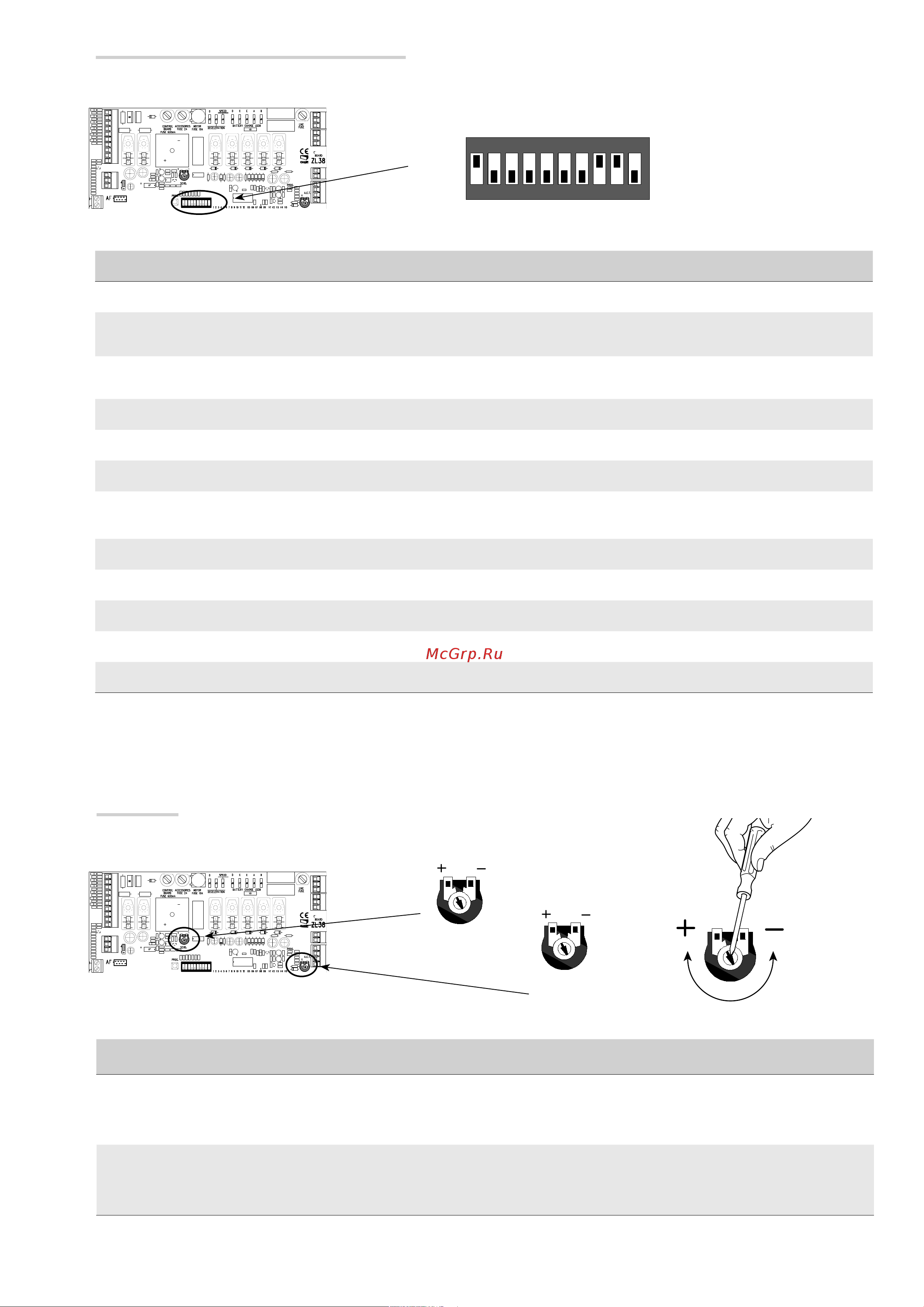

Установки по умолчанию
Программирование функций и режимов работы
МИКРОПЕРЕКЛЮЧАТЕЛЬ Описание функций и режимов работы
1 ON АВТОМАТИЧЕСКОЕ ЗАКРЫВАНИЕ (1 OFF — выкл.)
2 ON
ТОЛЬКО ОТКРЫТЬ кнопкой, подключенной к 2-7, и/или брелоком-передатчиком (при установленной
плате AF)
2 OFF
ОТКРЫТЬ-ЗАКРЫТЬ-ИЗМЕНИТЬ НАПРАВЛЕНИЕ кнопкой, подключенной к 2-7, и/или брелоком-
передатчиком (при установленной плате AF)
3 ON Напряжение 24 В на выходе контактов 10-E во время движения и при закрытом шлагбауме.
3 OFF Напряжение 24 В на выходе контактов 10-E во время движения стрелы.
4 ON ПРИСУТСТВИЕ ОПЕРАТОРА (4 OFF — выкл.)
5 ON
ПРЕДВАРИТЕЛЬНОЕ ВКЛЮЧЕНИЕ СИГНАЛЬНОЙ ЛАМПЫ при открывании и закрывании (длительность
предварительного включения: 5 секунд) (5 OFF - отключена)
6 ON ОБНАРУЖЕНИЕ ПРЕПЯТСТВИЯ при остановленном двигателе (6 OFF - отключена)
7 ON ВЕДОМЫЙ (SLAVE), управляемый двигатель (7 OFF - отключена)
8 OFF НЕМЕДЛЕННОЕ ЗАКРЫВАНИЕ шлагбаума (8 OFF — откл.)
9 OFF СТОП (9 OFF — откл.)
10 ON ТОРМОЗЯЩЕЕ ДЕЙСТВИЕ стрелы при закрывании (10 OFF - отключена)
Регулировка Описание функций и режимов работы
SENS
Чувствительность
Регулирует чувствительность токовой системы обнаружения препятствий во время движения ворот.
Диапазон регулировки: минимальная чувствительность (-) или максимальная чувствительность (+).
A.C.T.
Время автоматического закрывания
Регулирует время ожидания шлагбаума в открытом положении. По истечении заданного времени происходит
автоматическое закрывание.
Время ожидания может составлять от 1 до 120секунд.
