Came G2080Z [16/24] Top tam twin
![Came G2080Z [16/24] Top tam twin](/views2/1777613/page16/bg10.png)
TOP TAM / TWIN
/.
04 & &#
&!
4828
/.
04 & &#
&!
4
28
/.
04 & &#
&!
4
8
28
Стр. 16 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

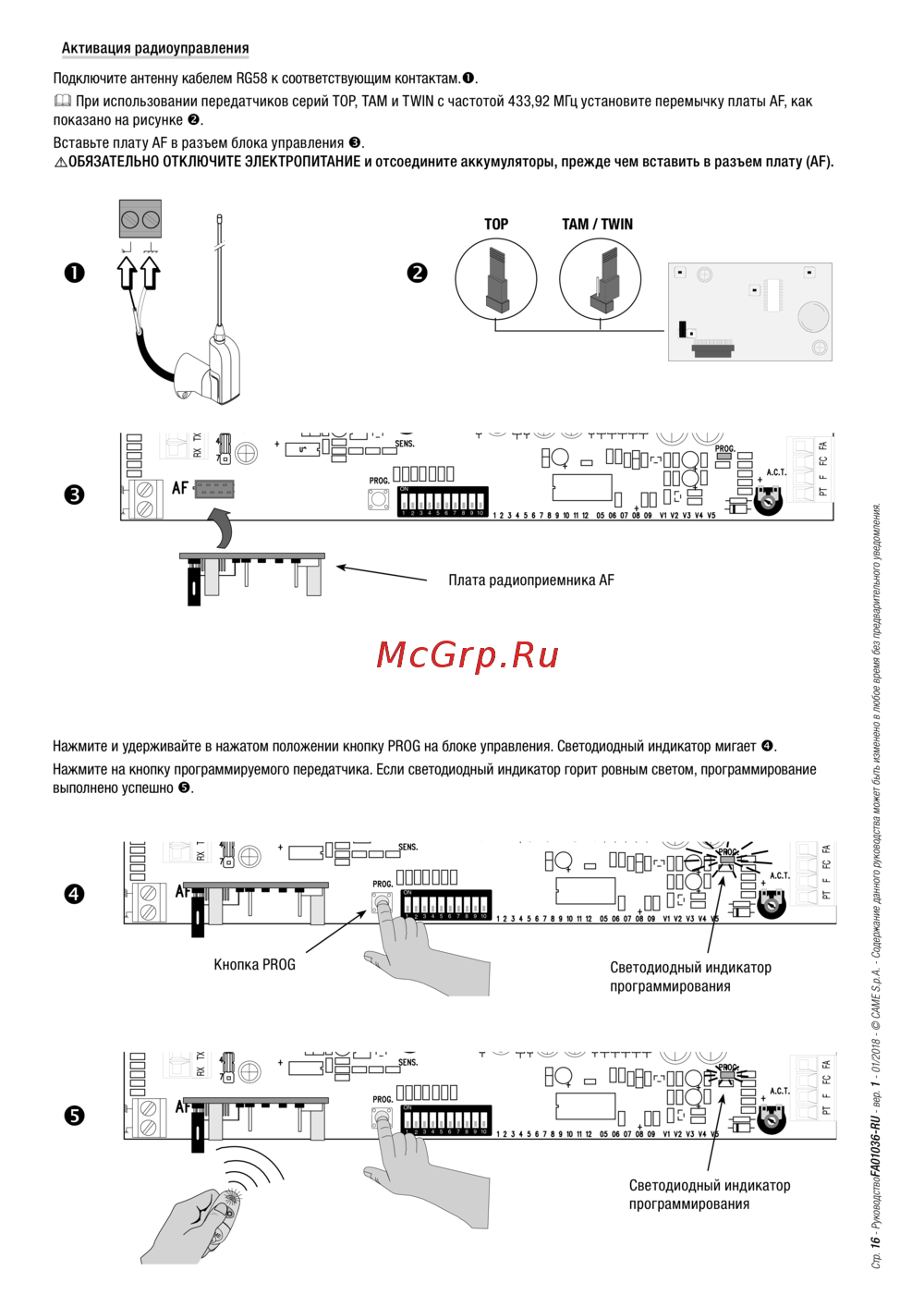

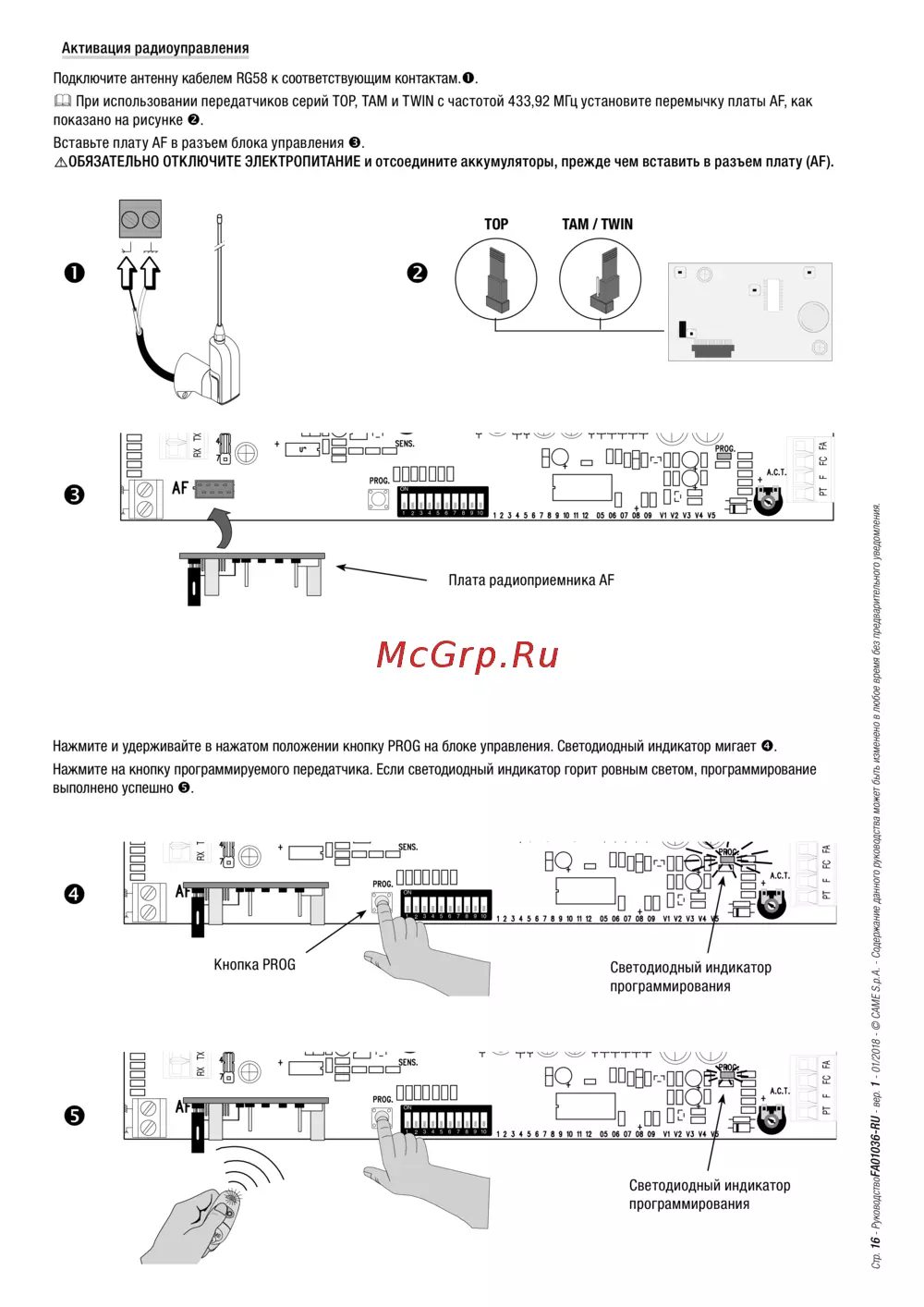

Активация радиоуправления
Подключите антенну кабелем RG58 к соответствующим контактам..
При использовании передатчиков серий TOP, TAM и TWIN с частотой 433,92 МГц установите перемычку платы AF, как
показано на рисунке .
Вставьте плату AF в разъем блока управления .
⚠
ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы, прежде чем вставить в разъем плату (AF).
Нажмите и удерживайте в нажатом положении кнопку PROG на блоке управления. Светодиодный индикатор мигает .
Нажмите на кнопку программируемого передатчика. Если светодиодный индикатор горит ровным светом, программирование
выполнено успешно .
Кнопка PROG
Светодиодный индикатор
программирования
Плата радиоприемника AF
Светодиодный индикатор
программирования
