Came G2080Z [12/24] Электрические подключения и программирование
![Came G2080Z [12/24] Электрические подключения и программирование](/views2/1777613/page12/bgc.png)
#
/
-
2ALLENTAM6ELOCITÍ
-AX-AX -ED -IN -IN
$)3
/.
.
-
04 & &#
&!
.
,
,
,4
%
#
#
'.$4828
9
8
710
11
1
2
12 133
6
5
4
14
18
16
15
17
Стр. 12 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ ZL38
- Входной 3,15 A
- Плата
630 мA
- Привод
10 A
- Аксессуары
2 A
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ И ПРОГРАММИРОВАНИЕ
⚠
Внимание! Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое
электропитание и/или отсоедините аккумуляторы.
Электропитание блока и устройств управления: ~/=24В.
Для установки функций используются DIP-переключатели и регулировки с помощью триммеров.
Все подключения защищены плавкими предохранителями.

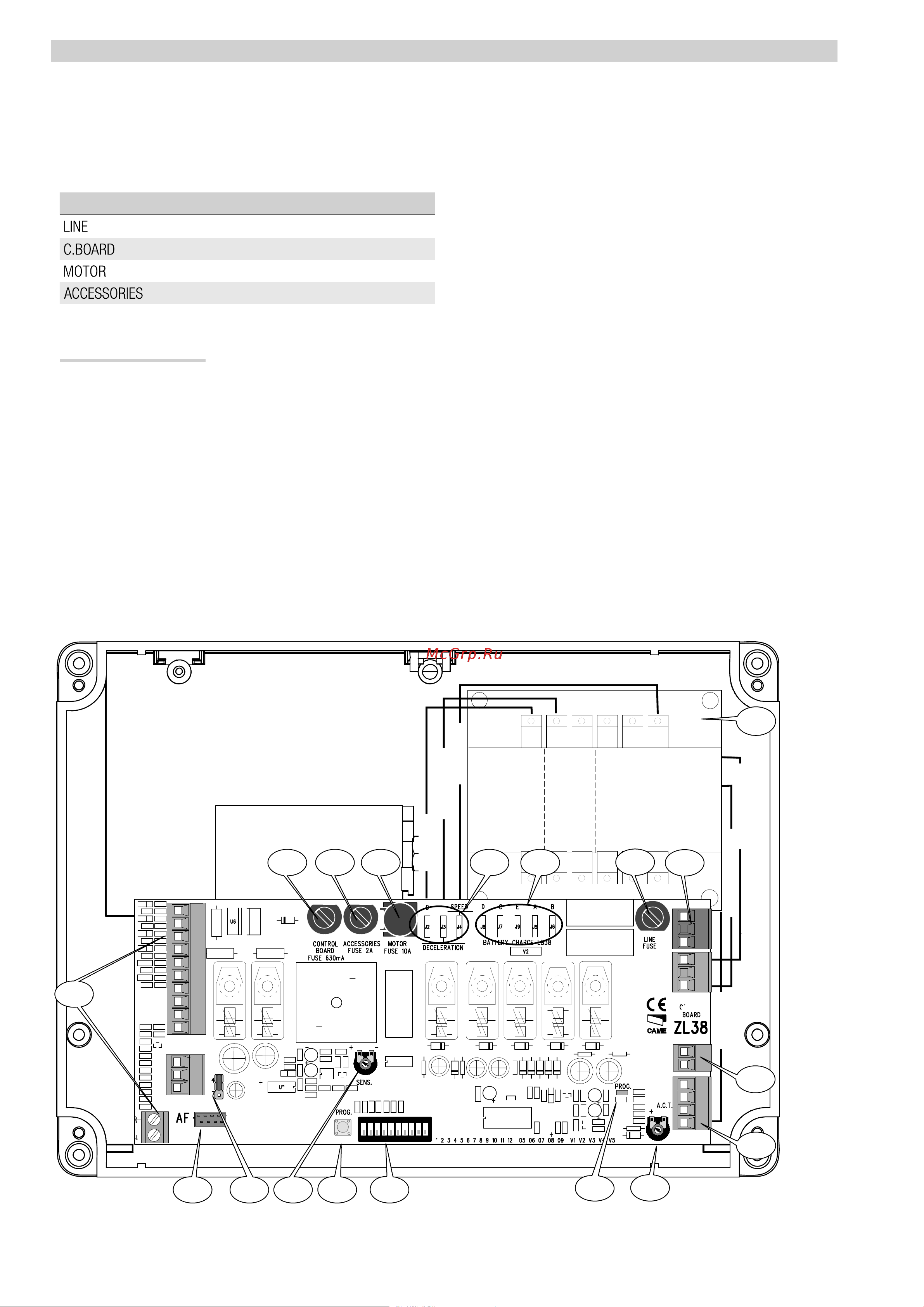

Основные компоненты
1. Предохранитель аксессуаров
2. Входной предохранитель
3. Предохранитель платы
4. Предохранитель мотора
5. Контакты подключения устройств управления и безопасности
6. Разъем для платы радиоприемника AF
7. Регулировка SENS
8. Регулировка TCA
9. МИКРОПЕРЕКЛЮЧАТЕЛЬ
10. Кнопка программирования
11. Светодиодный индикатор программирования
12. Разъемы для регулировки скорости и замедления
13. Разъемы подключения платы аварийного питания (LB38)
14. Перемычка выбора типа управления
15. Трансформатор
16. Колодка электропитания
17. Контакты подключения привода
18. Контакты подключения концевых выключателей
Белый
Красный
Черный
Коричневый
Синий
Коричневый
