Came G2080Z — руководство по техническому обслуживанию: важные рекомендации [22/24]

Содержание

• G2080z g2080iz p.1
• Внимание важные правила техники безопасности прочитайте внимательно p.2
• Условные обозначения p.3
• Описание p.3
• Общие инструкции по монтажу p.5
• Монтаж p.6
• Установка шлагбаума p.9
• Соберите и зафиксируйте болтом крепление выходного вала крепление стрелы и декоративную накладку на стрелу не затягивайте винт чтобы было проще установить стрелу вставьте стрелу в кронштейн крепления и зафиксируйте ее с помощью болтов p.9
• Рекомендуется установить тумбу таким образом чтобы смотровая дверца была обращена в более удобную для обслуживания сторону установите тумбу на монтажное основание и прикрепите ее с помощью гаек и шайб p.9
• Отрежьте прозрачный профиль требуемой длины и вставьте его в паз стрелы с обеих сторон прикрепите заглушку к стреле болтами p.9
• Электрические подключения и программирование p.12
• 8 7 10 11 p.12
• 2 12 13 3 p.12
• Концевой микровыключатель закрывания p.13
• Привод уже подключен в случае правосторонней установки шлагбаума следуйте инструкциям содержащимся в параграфе подготовка шлагбаума p.13
• Привод 24 в p.13
• Концевой микровыключатель открывания p.13
• Белый p.13
• 230 в 50 60 гц p.13
• Электропитание p.13
• Устройства сигнализации p.13
• Синий p.13
• Сигнальная лампа и или дюралайт макс нагрузка контакта 24 в 32 вт сигнальная лампа мигает во время открывания и закрывания шлагбаума p.13
• Оранжевый p.13
• Лампа индикатор открытого положения шлагбаума макс нагрузка 24 в 3 вт указывает на то что стрела поднята выключается когда шлагбаум закрыт p.13
• Красный p.13
• Коричневый p.13
• Заводские подключения p.13
• Винт с шайбой для заземления p.13
• Электропитание аксессуаров 24 в при электропитании от сети 24 в при электропитании от аккумуляторов макс суммарная мощность 40 вт p.13
• Стр p.16
• Светодиодный индикатор программирования p.16
• Руководств p.16
• Подключите антенну кабелем rg58 к соответствующим контактам при использовании передатчиков серий top tam и twin с частотой 433 92 мгц установите перемычку платы af как показано на рисунке вставьте плату af в разъем блока управления обязательно отключите электропитание и отсоедините аккумуляторы прежде чем вставить в разъем плату af p.16
• Плата радиоприемника af p.16
• Нажмите и удерживайте в нажатом положении кнопку prog на блоке управления светодиодный индикатор мигает нажмите на кнопку программируемого передатчика если светодиодный индикатор горит ровным светом программирование выполнено успешно p.16
• Кнопка prog светодиодный индикатор программирования p.16
• Вер p.16
• Активация радиоуправления p.16
• Top tam twin p.16
• Fa01036 r p.16
• 01 2018 came s p a содержание данного руководства может быть изменено в любое время без предварительного уведомления p.16
• Программирование функций и режимов работы p.17
• On только открыть кнопкой подключенной к 2 7 и или брелоком передатчиком при установленной плате af p.17
• Off открыть закрыть изменить направление кнопкой подключенной к 2 7 и или брелоком передатчиком при установленной плате af p.17
• Регулировка описание функций и режимов работы p.17
• Fa01036 r p.17
• A c t время автоматического закрывания регулирует время ожидания шлагбаума в открытом положении по истечении заданного времени происходит автоматическое закрывание время ожидания может составлять от 1 до 120 секунд p.17
• Микропереключатель описание функций и режимов работы p.17
• Sens чувствительность регулирует чувствительность токовой системы обнаружения препятствий во время движения ворот диапазон регулировки минимальная чувствительность или максимальная чувствительность p.17
• On тормозящее действие стрелы при закрывании 10 off отключена p.17
• On присутствие оператора 4 off выкл p.17
• On предварительное включение сигнальной лампы при открывании и закрывании длительность предварительного включения 5 секунд 5 off отключена p.17
• On обнаружение препятствия при остановленном двигателе 6 off отключена p.17
• On напряжение 24 в на выходе контактов 10 e во время движения и при закрытом шлагбауме p.17
• On ведомый slave управляемый двигатель 7 off отключена p.17
• On автоматическое закрывание 1 off выкл p.17
• Off стоп 9 off откл p.17
• Установки по умолчанию p.17
• Off немедленное закрывание шлагбаума 8 off откл p.17
• Регулировки p.17
• Off напряжение 24 в на выходе контактов 10 e во время движения стрелы p.17
• Заключительные работы p.18
• Разблокировка шлагбаума p.19
• Подключение шлагбаумов для синхронной работы с централизованным управлением p.19
• Подключите блоки управления так как показано на рисунке используя контакты rx tx gnd p.20
• Электронная плата ведомая p.20
• Плата управления master p.20
• На плате управления ведущего шлагбаума выполните электрические подключения активацию радиоуправления программиро вание функций и регулировку p.20
• Экранированный кабель 2402c 22awg красный черный p.20
• Черный p.20
• На ведомом блоке управления подключите электропитание к контактам l n сигнальную лампу к 10 e установите dip 7 в положение on и отрегулируйте скорость движения и замедления как показано на блоке управления ведущего шлагбаума p.20
• Мастер p.20
• Красный p.20
• Ведомый p.20
• Fa01036 r p.20
• Устранение неисправностей p.21

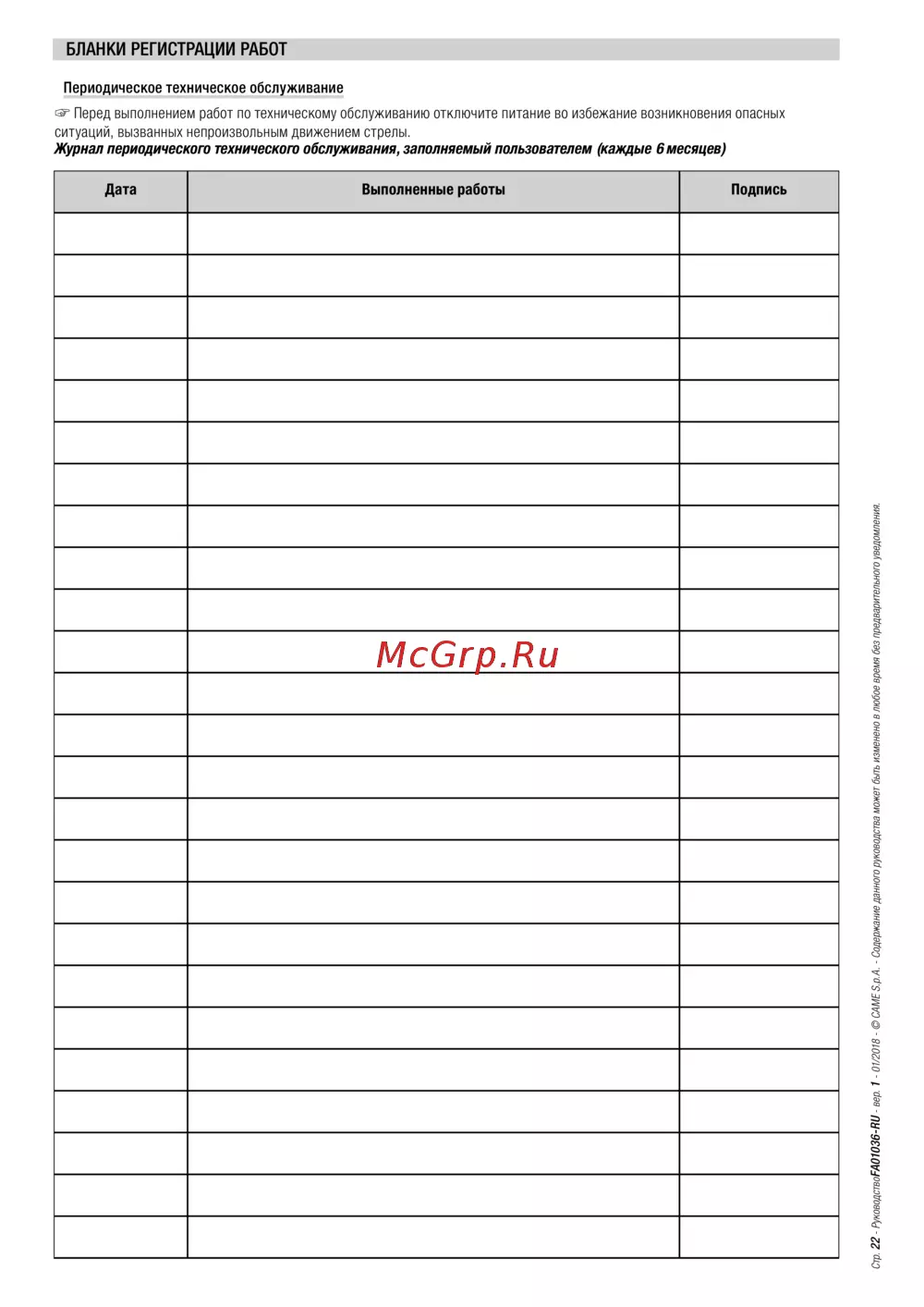

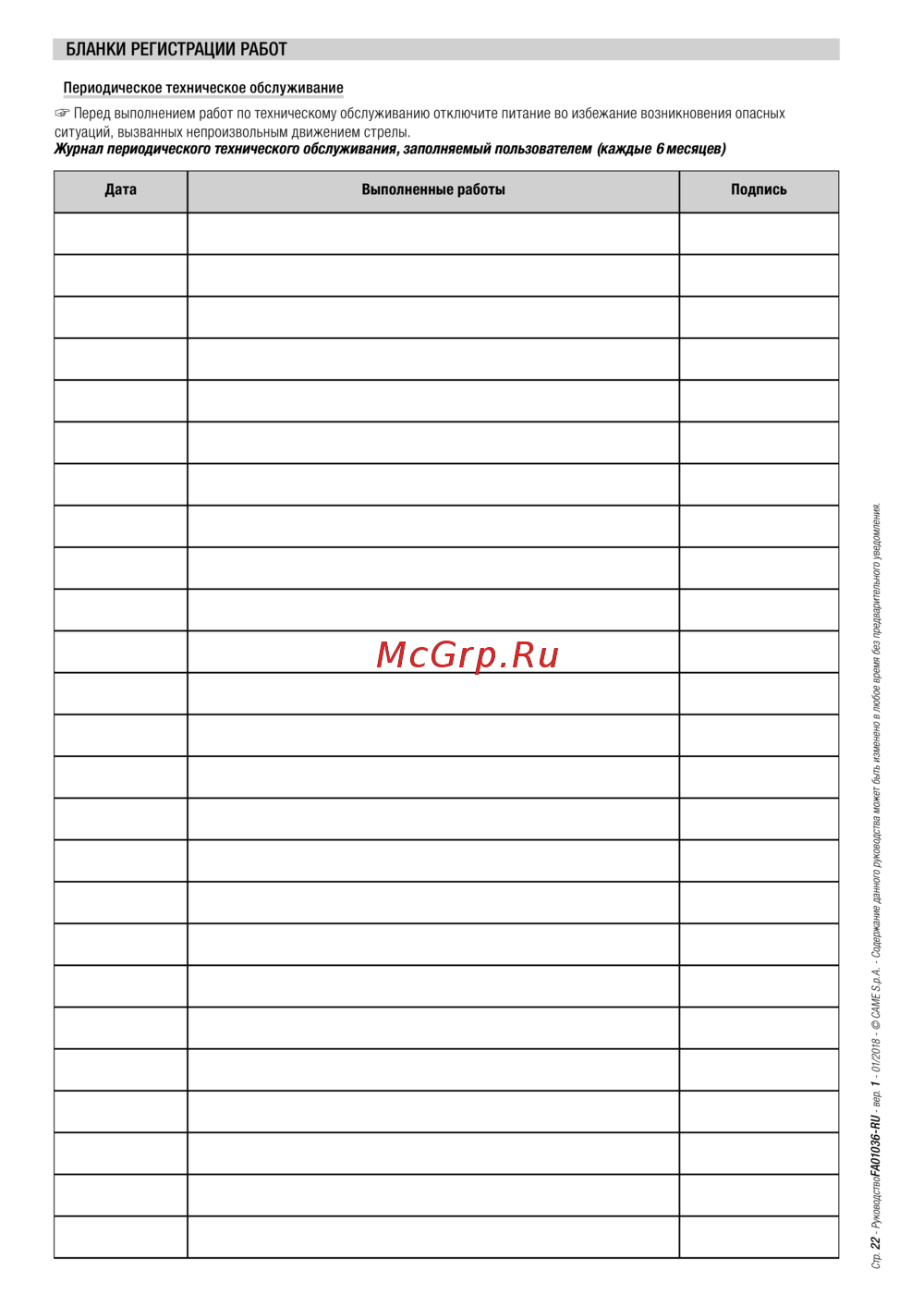

• Бланки регистрации работ p.22
• Нормы и стандарты p.23
• Утилизация p.23
• Via martiri della libertà 15 31030 dosson di casier treviso italy tel 39 0422 4940 fax 39 0422 4941 p.24
• Came s p a p.24
