![Came G2080Z Инструкция по эксплуатации онлайн [4/24] 600196](/img/pdf.png)
Came G2080Z Инструкция по эксплуатации онлайн [4/24] 600196
![Came G2080Z Инструкция по эксплуатации онлайн [4/24] 600196](/views2/1777613/page4/bg4.png)
3
2
4
5
6
1
9
10
11
12
8
13
15
14
7
16
7
16
7
SEL
SET
Стр. 4 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

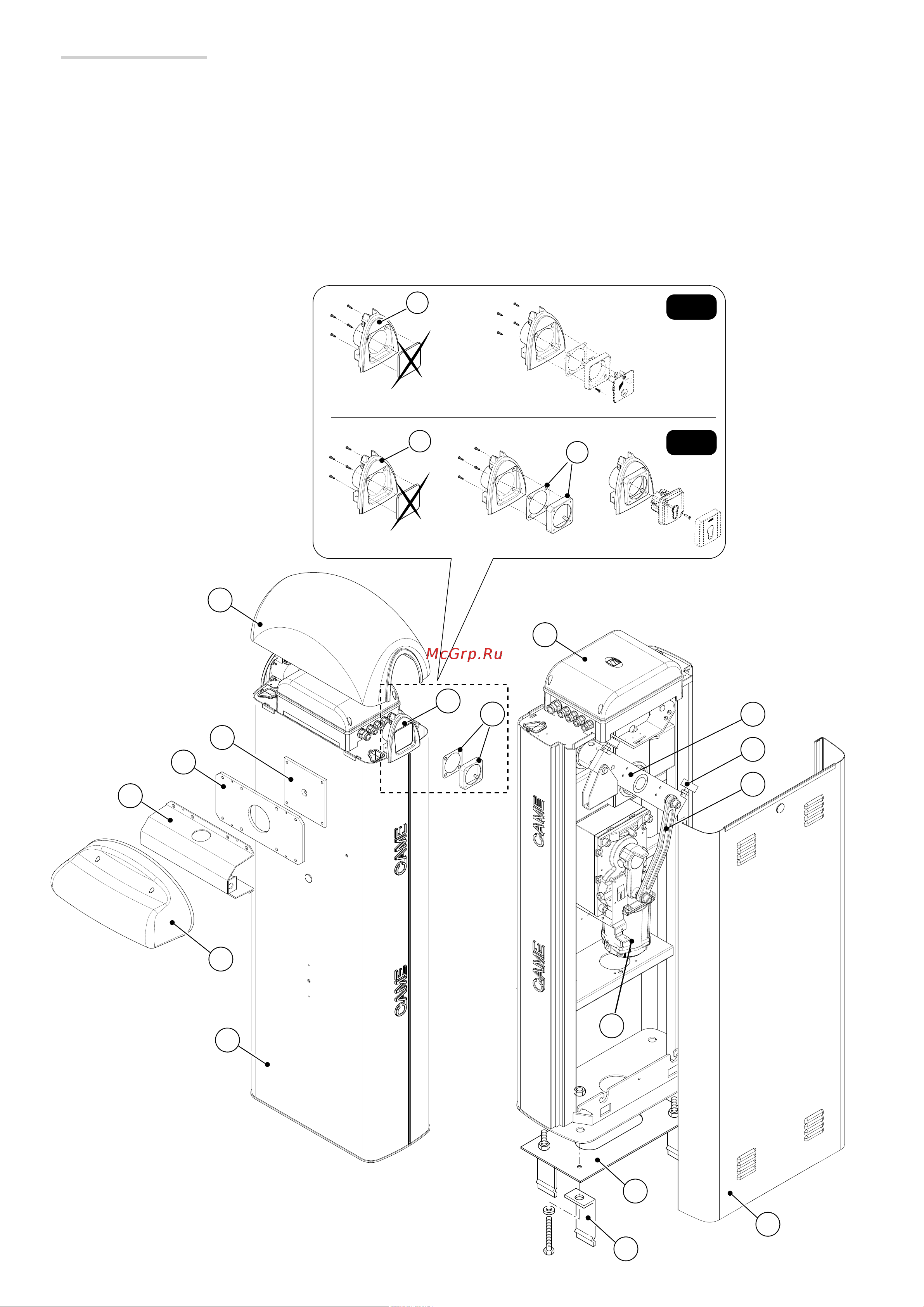

Основные компоненты
1. Куполообразная крышка лампы
2. Крепление выходного вала
3. Крепление стрелы
4. Кронштейн крепления стрелы
5. Декоративная накладка
6. Тумба
7. Суппорт для ключей-выключателей и цифровых
кодонаборных клавиатур
8. Блок управления
9. Коромысло
10. Буфер регулировки стрелы
11. Шатун
12. Привод с энкодером
13. Дверца
14. Монтажное основание
15. Анкерная пластина
16. Адаптер с уплотнением для селекторов серии SEL
Содержание
- G2080z g2080iz 1
- Внимание важные правила техники безопасности прочитайте внимательно 2
- Описание 3
- Условные обозначения 3
- Общие инструкции по монтажу 5
- Монтаж 6
- Отрежьте прозрачный профиль требуемой длины и вставьте его в паз стрелы с обеих сторон прикрепите заглушку к стреле болтами 9
- Рекомендуется установить тумбу таким образом чтобы смотровая дверца была обращена в более удобную для обслуживания сторону установите тумбу на монтажное основание и прикрепите ее с помощью гаек и шайб 9
- Соберите и зафиксируйте болтом крепление выходного вала крепление стрелы и декоративную накладку на стрелу не затягивайте винт чтобы было проще установить стрелу вставьте стрелу в кронштейн крепления и зафиксируйте ее с помощью болтов 9
- Установка шлагбаума 9
- 2 12 13 3 12
- 8 7 10 11 12
- Электрические подключения и программирование 12
- 230 в 50 60 гц 13
- Белый 13
- Винт с шайбой для заземления 13
- Заводские подключения 13
- Концевой микровыключатель закрывания 13
- Концевой микровыключатель открывания 13
- Коричневый 13
- Красный 13
- Лампа индикатор открытого положения шлагбаума макс нагрузка 24 в 3 вт указывает на то что стрела поднята выключается когда шлагбаум закрыт 13
- Оранжевый 13
- Привод 24 в 13
- Привод уже подключен в случае правосторонней установки шлагбаума следуйте инструкциям содержащимся в параграфе подготовка шлагбаума 13
- Сигнальная лампа и или дюралайт макс нагрузка контакта 24 в 32 вт сигнальная лампа мигает во время открывания и закрывания шлагбаума 13
- Синий 13
- Устройства сигнализации 13
- Электропитание 13
- Электропитание аксессуаров 24 в при электропитании от сети 24 в при электропитании от аккумуляторов макс суммарная мощность 40 вт 13
- 01 2018 came s p a содержание данного руководства может быть изменено в любое время без предварительного уведомления 16
- Fa01036 r 16
- Top tam twin 16
- Активация радиоуправления 16
- Вер 16
- Кнопка prog светодиодный индикатор программирования 16
- Нажмите и удерживайте в нажатом положении кнопку prog на блоке управления светодиодный индикатор мигает нажмите на кнопку программируемого передатчика если светодиодный индикатор горит ровным светом программирование выполнено успешно 16
- Плата радиоприемника af 16
- Подключите антенну кабелем rg58 к соответствующим контактам при использовании передатчиков серий top tam и twin с частотой 433 92 мгц установите перемычку платы af как показано на рисунке вставьте плату af в разъем блока управления обязательно отключите электропитание и отсоедините аккумуляторы прежде чем вставить в разъем плату af 16
- Руководств 16
- Светодиодный индикатор программирования 16
- Стр 16
- A c t время автоматического закрывания регулирует время ожидания шлагбаума в открытом положении по истечении заданного времени происходит автоматическое закрывание время ожидания может составлять от 1 до 120 секунд 17
- Fa01036 r 17
- Off напряжение 24 в на выходе контактов 10 e во время движения стрелы 17
- Off немедленное закрывание шлагбаума 8 off откл 17
- Off открыть закрыть изменить направление кнопкой подключенной к 2 7 и или брелоком передатчиком при установленной плате af 17
- Off стоп 9 off откл 17
- On автоматическое закрывание 1 off выкл 17
- On ведомый slave управляемый двигатель 7 off отключена 17
- On напряжение 24 в на выходе контактов 10 e во время движения и при закрытом шлагбауме 17
- On обнаружение препятствия при остановленном двигателе 6 off отключена 17
- On предварительное включение сигнальной лампы при открывании и закрывании длительность предварительного включения 5 секунд 5 off отключена 17
- On присутствие оператора 4 off выкл 17
- On только открыть кнопкой подключенной к 2 7 и или брелоком передатчиком при установленной плате af 17
- On тормозящее действие стрелы при закрывании 10 off отключена 17
- Sens чувствительность регулирует чувствительность токовой системы обнаружения препятствий во время движения ворот диапазон регулировки минимальная чувствительность или максимальная чувствительность 17
- Микропереключатель описание функций и режимов работы 17
- Программирование функций и режимов работы 17
- Регулировка описание функций и режимов работы 17
- Регулировки 17
- Установки по умолчанию 17
- Заключительные работы 18
- Подключение шлагбаумов для синхронной работы с централизованным управлением 19
- Разблокировка шлагбаума 19
- Fa01036 r 20
- Ведомый 20
- Красный 20
- Мастер 20
- На ведомом блоке управления подключите электропитание к контактам l n сигнальную лампу к 10 e установите dip 7 в положение on и отрегулируйте скорость движения и замедления как показано на блоке управления ведущего шлагбаума 20
- На плате управления ведущего шлагбаума выполните электрические подключения активацию радиоуправления программиро вание функций и регулировку 20
- Плата управления master 20
- Подключите блоки управления так как показано на рисунке используя контакты rx tx gnd 20
- Черный 20
- Экранированный кабель 2402c 22awg красный черный 20
- Электронная плата ведомая 20
- Устранение неисправностей 21
- Бланки регистрации работ 22
- Нормы и стандарты 23
- Утилизация 23
- Came s p a 24
- Via martiri della libertà 15 31030 dosson di casier treviso italy tel 39 0422 4940 fax 39 0422 4941 24
