Rolly 11 assembly 09.0110.0X Rolly 11 assembly 09.0110.0X

Pos

DESCRIZIONE DESCRIPTION DESCRIPTION Q.tà COD. NOTE

1 Blocchetto supp. snodo manigl. Block support joint handle Bloquer de supp. jonction manche 4 24.0316.00

2 CAVO 3 X 1 GRI MT.15 EXP SG. Cable 3 X 1 Gray Câble 3 X 1 Gris 1 34.0529.00

3 Dado autobloccante basso M6 Self-locking nut low M6 Écrou autobloquant faible M6 4 23.0209.00

4 Dado M5 Nut M5 Ecroù M5 2 2508702

5 Distanziale Ø5.3X10 L=5 Spacer Ø5.3X10 L=5 Entretoise Ø5.3X10 L=5 2 50.0066.00

6 Gruppo alimentatore 24Vdc 19A Power pack assembly Group bloc d'alimentation 1 22.0509.00

7 Gruppo batteria 24Vdc 10Ah Battery 24Vdc10Ah assembly Group batterie 24Vdc10Ah 1 22.0508.00

8 Gruppo batteria 24Vdc 20Ah Battery 24Vdc 20Ah assembly Group batterie 24Vdc 20Ah 1 22.0508.01

9 Gruppo braccio aggiuntivo Additional arm assembly Group de bras supplémentaires 1 22.0512.0X

10 Gruppo coperchio macchina Cover machine assembly Group couvercle de le machine 1 22.0501.00

11 Gruppo coperchio serbatoi Tanks cover assembly Groupe couvercle réservoirs 1 22.0507.0X

12 Gruppo copertura poster. Ry11 Complety back cover Ry11 group Group couvercle postérieur 1 22.0526.0X

13 Gruppo maniglione Rolly Complete handler Rolly assembly Group poignée complete Rolly 1 22.0529.0X

14 Gruppo pompa Pump assembly Group pompe 1 22.0510.0X

15 Gruppo serbatoio recupero Ry11 Recovery Tank Rolly11 assembly Group réservoir de récupération 1 22.0523.00

16 Gruppo serbatoio soluzione Ry11 Solution tank Rolly11 assembly Group resérvoir solution Rolly11 1 22.0522.00

17 Gruppo spazzola Brush assembly Group de la brosse 1 22.0513.0X

18 Gruppo telaio Rolly11 Chassis Rolly11 assembly Group chassis Rolly 11 1 22.0524.0X

19 Gruppo tergi completo Complety squeegee group Group seceuer compléte 2 22.0504.0X

20 Gruppo testata completo Group header complete Groupe tête complete 1 22.0503.0X

21 Leva sgancio rapido Lever fast unlook

Levier 1 35.0057.00

22 Pedale Rolly Pedal Pédale 1 24.0319.00

23 Perno fissaggio maniglione Pivot fixing handle Pivot de fixation poignée 1 33.0176.00

24 Supp. inf. motore spazzola Lower support brush motor Supp. inf. moteur de la brosse 1 24.0330.00

25 Supp. sup. motore spazzola Upper support brush motor Supp. sup. moteur de la brosse 1 24.0329.00

26 Tappo blocca leva Stopper lever lock Bouchon de verrouillage levier 1 24.0374.00

27 Vite autofil. TSP T+ 4,8X16 Screw 4,8X16 Vis 4,8X16 1 23.0222.00

28 Vite autofilettante 5X16 Self-tapping screw 5X16 Vis autotaraudante 5X16 3 2508570

29 Vite autofilettante 5X32 Self-tapping screw 5X32 Vis autotaraudante 5X32 9 2508592

30 Vite autofilettante 5X50 Self-tapping screw 5X50 Vis autotaraudante 5X50 6 2508589

31 Vite TCEI M5x100 Screw M5x100 Vis M5x100 2 23.0148.00

32 Vite TCEI M5X35 DIN912 Screw M5X35 DIN912 Vis M5X35 DIN912 2 KA13908P

33 Vite TSPEI M5X8 Screw M5X8 Vis M5X8 2 23.0073.00

34 Vite TSPEI M6X45 Screw M6X45 Vis M6X45 4 23.0129.00

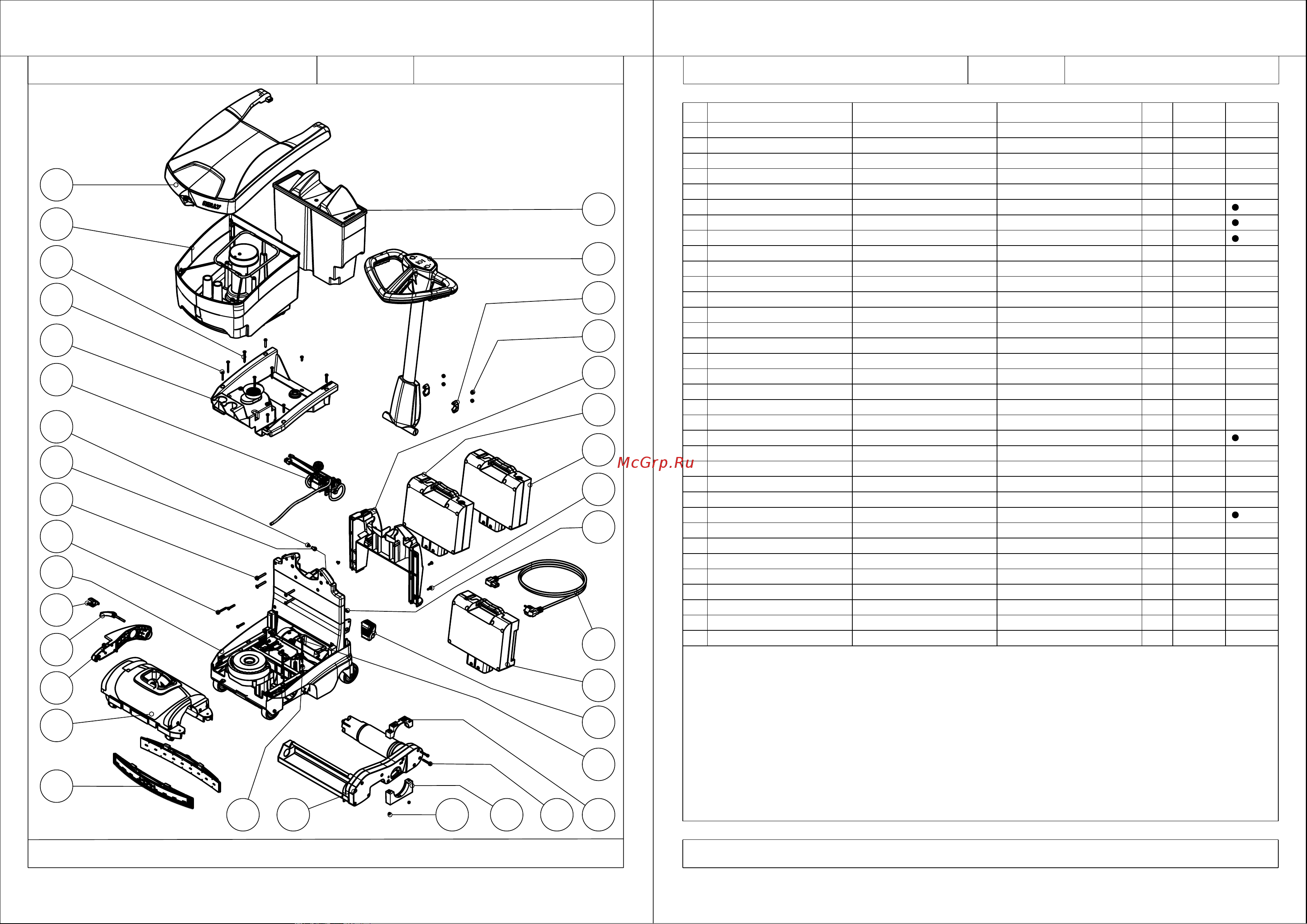

TAV. N° Rolly11 - 01

TAV. N° Rolly11- 01

X= 0: giallo-yellow-jaune

1: blu-blue-bleu

24 25
