ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ И ПРОГРАММИРОВАНИЕ
⚠
Перед выполнением каких-либо настроек, регулировок или подключений в блоке управления необходимо отключить сетевое электропитание.
Напряжение электропитания платы управления ~120-230 В (50/60 Гц).
Электропитания устройств управления: =24 В.
Ток =24 В, подаваемый платой, относится к типу SELV и не представляет опасности поражения электрическим током.
Все подключения защищены плавкими предохранителями.
Основные компоненты

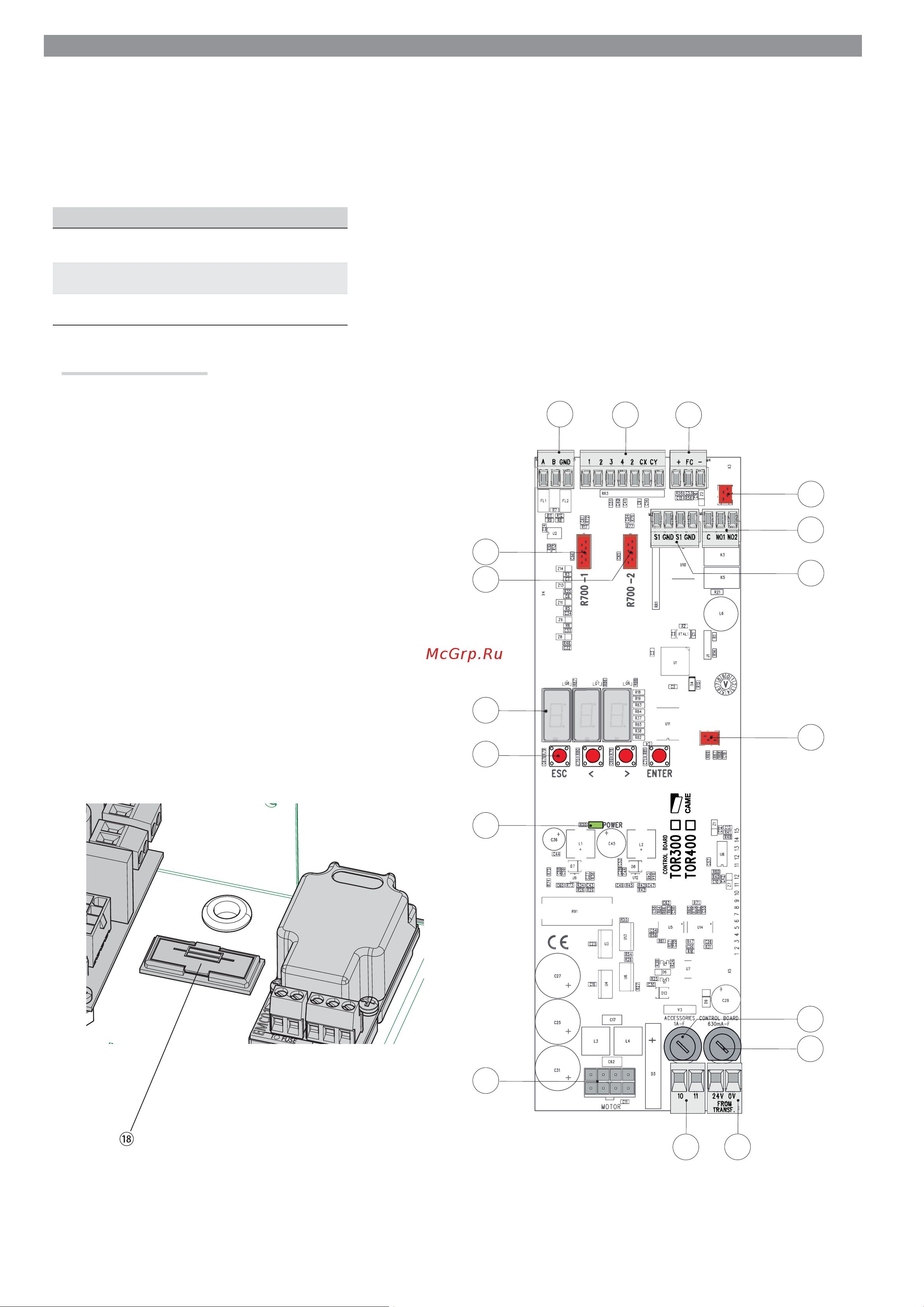

1. Кнопки программирования
2. Контакты для счетчика рабочих циклов или наружной
сирены
3. Разъем для карты памяти
4. Разъем для платы R700 первого устройства управления
5. Разъем для платы R700 второго устройства управления
6. Дисплей
7. Колодка подк лючения устройств управления или синхрон-
ного подключения
8. Разъем для датчика вращения штанг
9. Разъем для проводов светодиодного указателя
10. Контакты подключения проксимити-считывателя
11. Колодка подключения устройств управления
12. Контакты электропитания аксессуаров
13. Колодка электропитания блока управления
14. Предохранитель аксессуаров
15. Предохранитель платы
16. Разъем для подключения двигателя/энкодера
17. Светод иодный ин дикат ор на личия напряжения э лек тр о-
питания
18. Входной предохранитель
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Входной
предохранитель
1,6 A (~230В)
2 A (120 В)
Предохранитель
аксессуаров
1 A
Предохранитель блока
управления
630 мA
