Came STILE ONE 001PSMM01 [9/20] Крепление трипода
![Came STILE ONE 001PSMM01 [9/20] Крепление трипода](/views2/1778896/page9/bg9.png)
Стр.
9
- Код руководства:
FA00151-RU
FA00151-RU - вер.
2
- 08/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

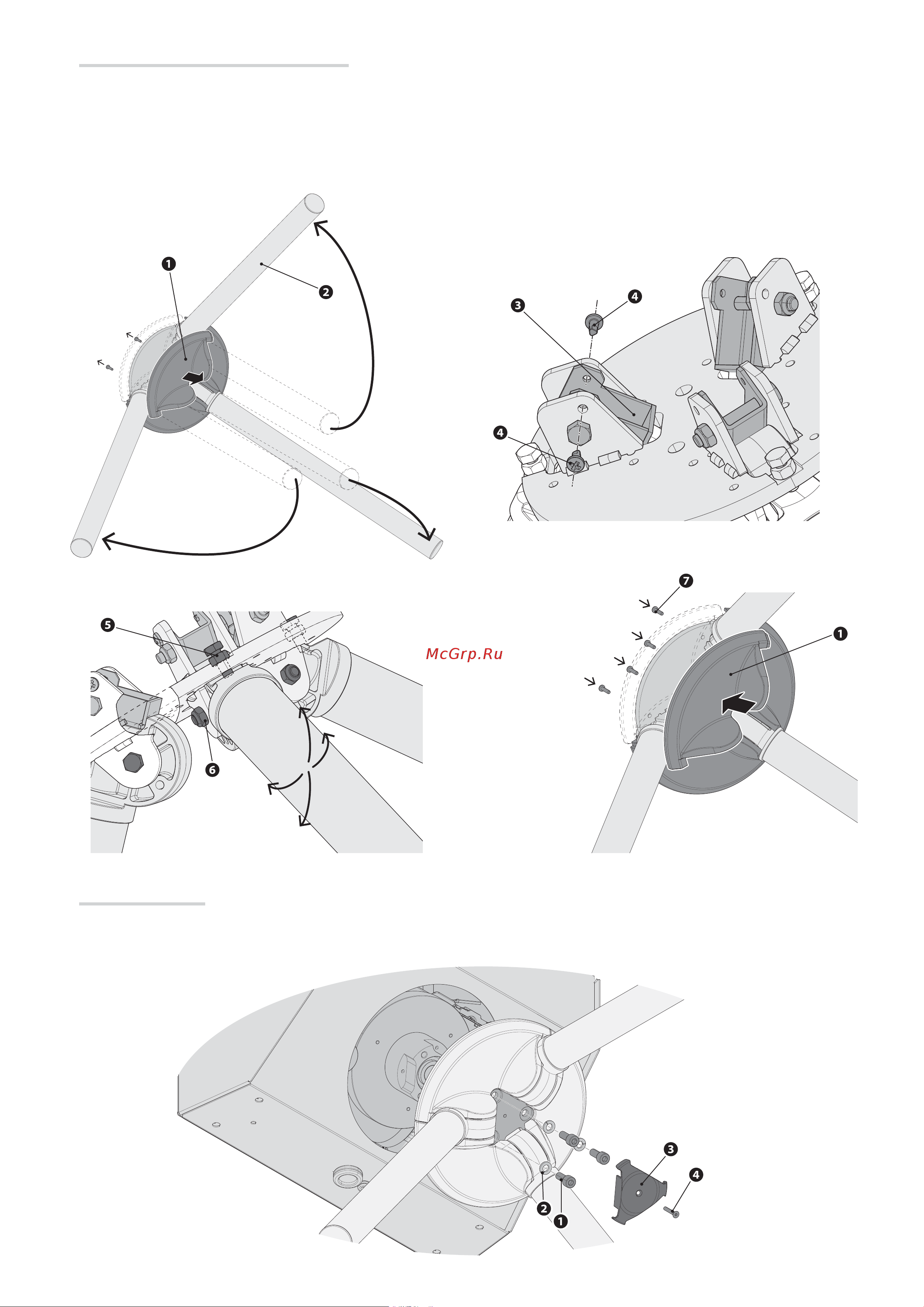

В стандартной версии с неподвижными штангами трипода, их необходимо обездвижить с помощью следующей процедуры:
• Снимите 3 крышки из ABS-пластика ❶. Приготовьте трипод, подняв рычаги-штанги ❷ и зафиксировав кронштейн ❸путем его вращения.
• Зафиксируйте кронштейны винтами M4x8 ❹.
• Устраните зазоры по вертикали, отрегулировав затяжку болта ❺, и по горизонтали, энергично затянув болт ❻.
• Установите обратно крышки ❶ и зафиксируйте их всеми винтами 3,9x16 ❼.
Прикрепите трипод к механизму вращения винтами M8x20 ❶ и шайбами
❷; закройте заглушку ❸ и зафиксируйте винтом M4x25 ❹.
Подготовка трипода (только для PSMM01)
Крепление трипода
