Стр.
4
- Код руководства:
FA00151-RU
FA00151-RU - вер.
2
- 08/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.
Технические характеристики
Модель
PSMM01 PSMM02
Класс защиты (IP)
44
Напряжение электропитания (В, 50/60 Гц): ~120/230 В
Номинальная мощность (Вт) 120
Потребляемая мощность в режиме ожидания (Вт) 4 10
Макс. количество проходов в минуту * 30
Класс изоляции I
Масса (кг) 22 25
Диапазон рабочих температур(°C)
-20 - +55
* Показатель измеряется при работе турникета в режиме свободного доступа (см. функцию F77). При работе в управляемом режиме время зависит от скорости
считывания системой контроля доступа.

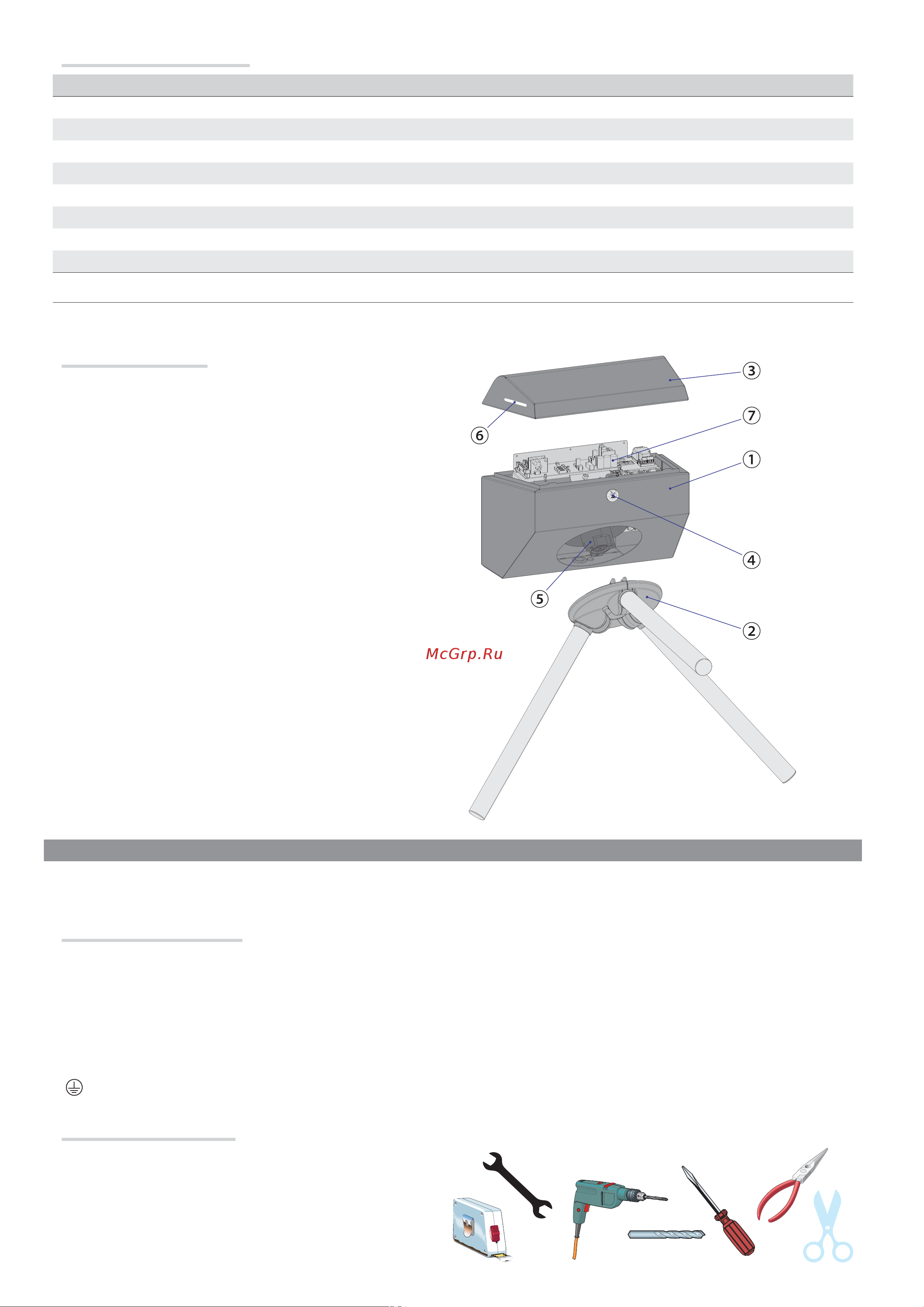

Основные компоненты
1. Корпус
2. Трипод
3. Верхняя крышка
4. Замок крышки
5. Механизм
6. Место размещения светодиодного указателя
7. Плата управления
Предварительные проверки
Инструменты и материалы
⚠
Перед началом монтажных работ выполните следующее:
• при
необходимости подготовьте гофрошланги для протяжки электрических кабелей;
• убедитесь в том, что питание платы осуществляется от отдельной линии с соответствующим автоматическим выключателем с расстоянием
между контактами не менее 3 мм и категорией перенапряжения не ниже 3;
• приготовьте
каналы для прокладки кабелей, гарантирующие надежную защиту от механических повреждений;
• убедитесь в том, чтобы между соединениями кабеля и другими токопроводящими частями была предусмотрена дополнительная изоляция.
Перед началом монтажных работ убедитесь в наличии всех
необходимых инструментов и материалов, которые позволят
произвести установку системы в полном соответствии с
действующими нормами безопасности. На рисунке представлен
минимальный набор инструментов, необходимых для проведения
монтажных работ.
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм безопасности.
