- Код руководства:
FA00151-RU
FA00151-RU - вер.
2
- 08/2016 - © CAME S.p.A. - Все данные и информация, содержащиеся в этой инструкции, могут быть изменены в любое время и без предварительного уведомления.

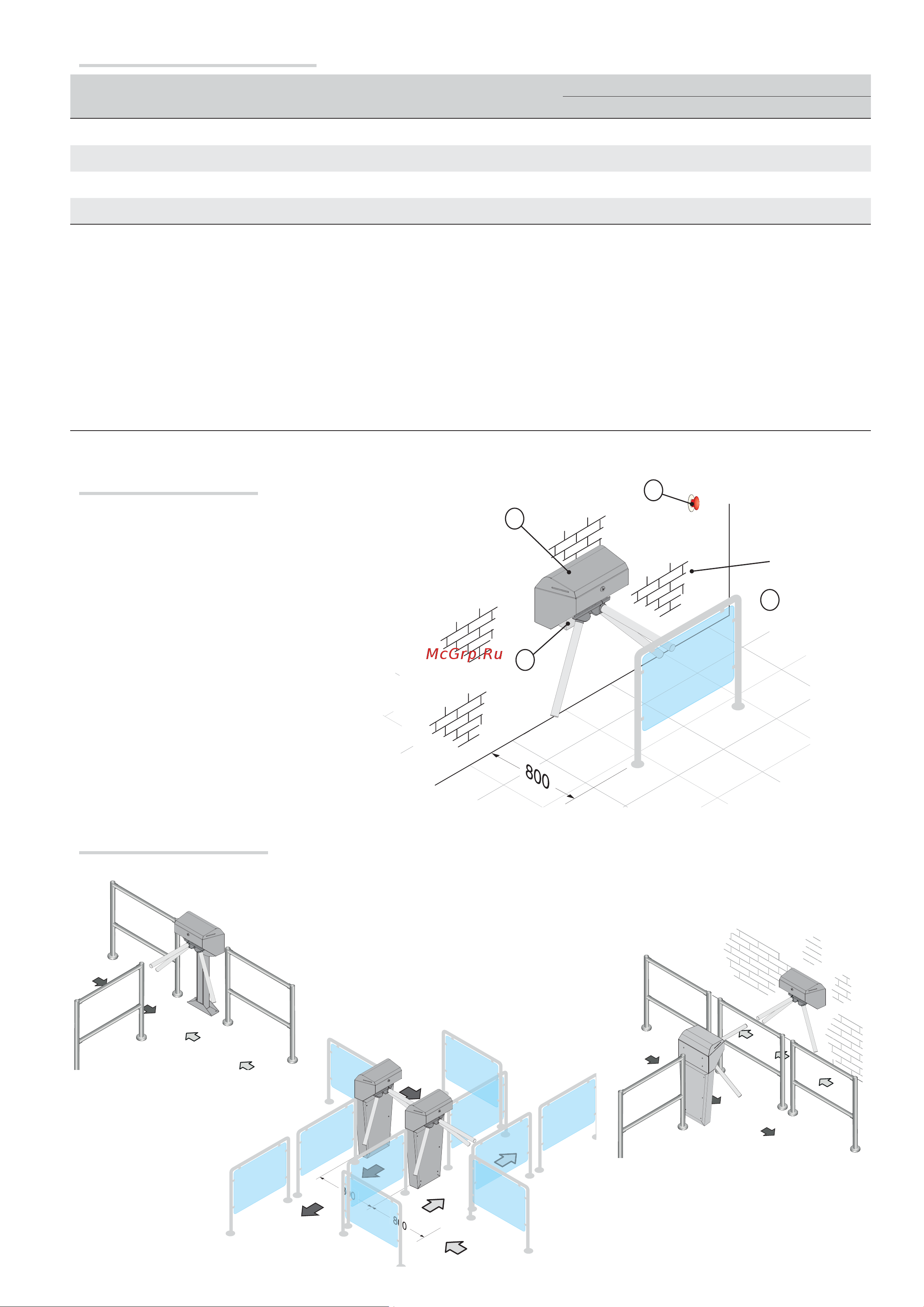

Вариант типовой установки
Варианты типовой установки
1. Турникет со стойкой
2. Аварийная кнопка
3. Переносное ограждение
4. Разветвительная коробка
Тип и минимальное сечение кабелей
Подключение
Длина кабеля
< 20 м 20 < 30 м
Привод с платой управления 3G x 1,5 мм² 3G x 1,5 мм²
Устройства управления 2 x 0,5 мм² 2 x 0,5 мм²
Устройства безопасности 2 x 0,5 мм² 2 x 0,5 мм²
Аксессуары 24 В 2 x 0,5 мм² 2 x 0,5 мм²
При напряжении 230 В и применении снаружи необходимо использовать кабели типа H05RN-F, соответствующие 60245 IEC 57 (IEC); в
помещениях следует использовать кабели типа H05VV-F, соответствующие 60227 IEC 53 (IEC). Для электропитания устройств напряжением
до 48 В можно использовать кабель FROR 20-22 II, соответствующий EN 50267-2-1 (CEI).
Для подключения через CRP используйте кабель типа UTP CAT5 длиной до 1000 м.
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока
подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны быть
пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не рассматриваемых в
данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
