Открывание турникета
Разблокируйте верхнюю крышку
❶
, воздействуя на замок
❷
; приподнимите ее спереди ⓐ и сдвиньте вперед ⓑ для снятия.
Выбрав нужное место расположения, проведите оси, как показано на рисунке, и отметьте их карандашом.
Просверлите отверстия в указанных местах и вставьте в них дюбели.
Рекомендуется использовать крепежные детали, подходящие для конкретного типа монтажной поверхности. Отверстия в конструкции имеют
диаметр Ø9.
ОТВЕРСТИЯ ДЛЯ КРЕПЛЕНИЯ СТОЙКИ
ТУРНИКЕТА К ПОЛУ
КРОНШТЕЙН ДЛЯ МОНТАЖА НА СТЕНУ

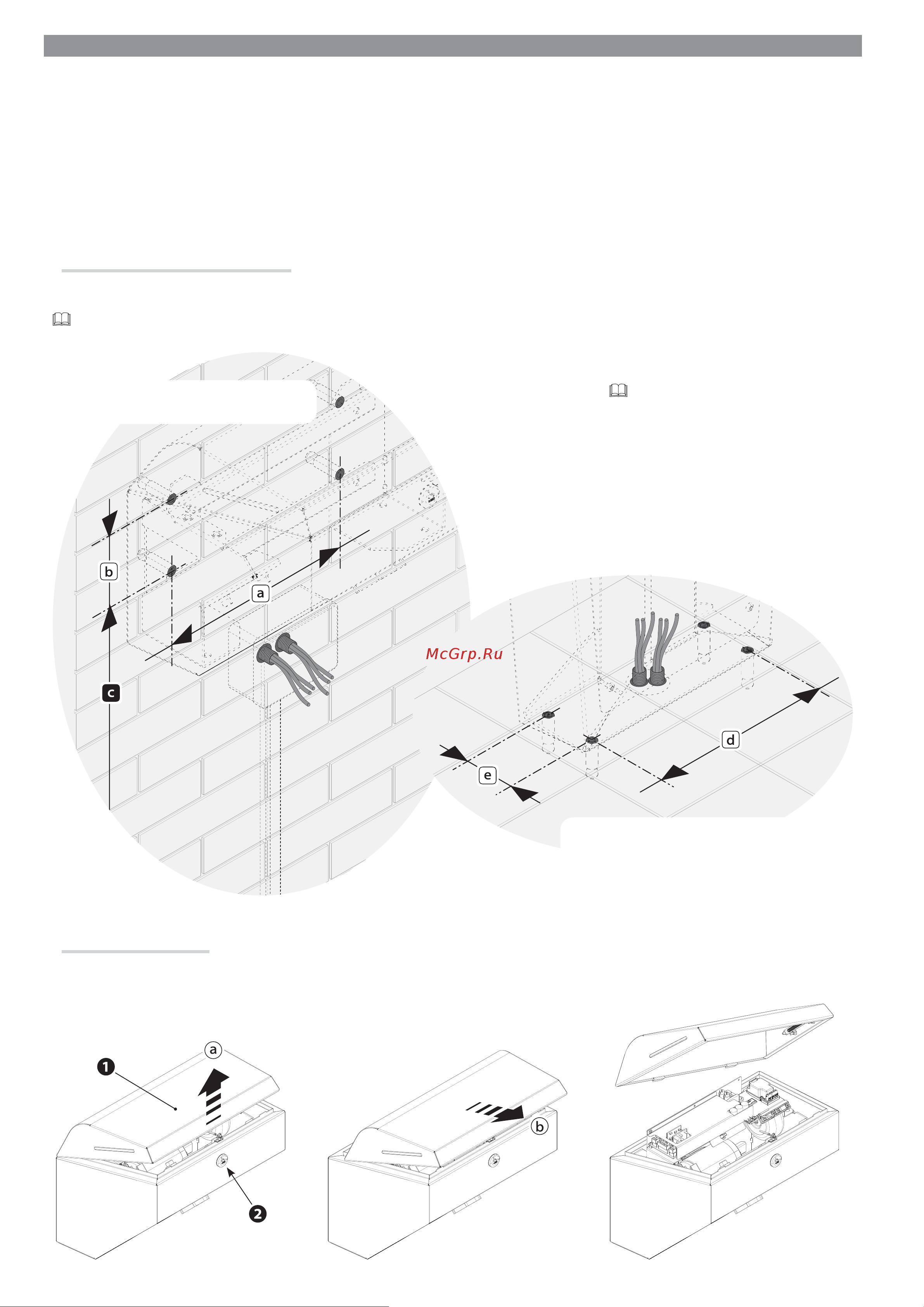

Разметка для крепления турникета
МОНТАЖ
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления турникета и дополнительных принадлежностей
может меняться от случая к случаю. Выбор наиболее подходящего решения должен осуществляться установщиком на месте.
Обратите особое внимание на то, чтобы стена или горизонтальная поверхность для монтажа турникета, была ровной.
Выберите место для установки турникета с учетом ширины контролируемого прохода и подключаемых аксессуаров.
Если турникет устанавливается вплотную к стене, необходимо оставить не менее 5 см с противоположной от трипода стороны.
⚠
Для монтажа турникета требуются два человека. Для перемещения и подъема оборудования используйте необходимые грузоподъемные
приспособления.
⚠
Опасность опрокидывания или падения! Не прислоняйтесь к турникету до его полной фиксации.
Высота от земли 󱵊 является номи-
нальной и может быть изменена с учетом
потребностей.
Если используется кронштейн PSMMA-B,
высота крепежных отверстий под дюбели
должна быть увеличена на 3 см.
