L
N
+ E
-
A B
GND
EbA EbA EbI EbI
10
S2
S12EM432111
+
-
6
7
8
14
13
3
2
2
4
5
10
9
11
12
1
15
Стр.
11
11 -
Код руководства:
119G3136
119G 313 6 вер.
2
03/2014
© CAME cancelli automatici s.p.a. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
БЛОК УПРАВЛЕНИЯ
Перед проведением каких-либо настроек,
регулировок или подключений в блоке управления
необходимо отключить сетевое электропитание.
Суммарная мощность аксессуаров не должна
превышать 35 Вт.
Ток 24 В, подаваемый платой, относится к типу SELV.
Все подключения защищены плавкими
предохранителями.
Электрическая цепь Предохранитель
Электронная плата (LINE)
3,15 A-F (120 В)
1,6 A-F (~230В)
Аксессуары (ACCESSORIES) 1,6 A-F
Электропроводка
Поместите блок управления в поперечный короб.
Протяните кабель электропитания блока управления и подключаемых аксессуаров по всей высоте Г-образной боковой стойки.
Провода внутри
корпуса блока
управления должны
быть зафиксированы с
помощью специальных
хомутов.

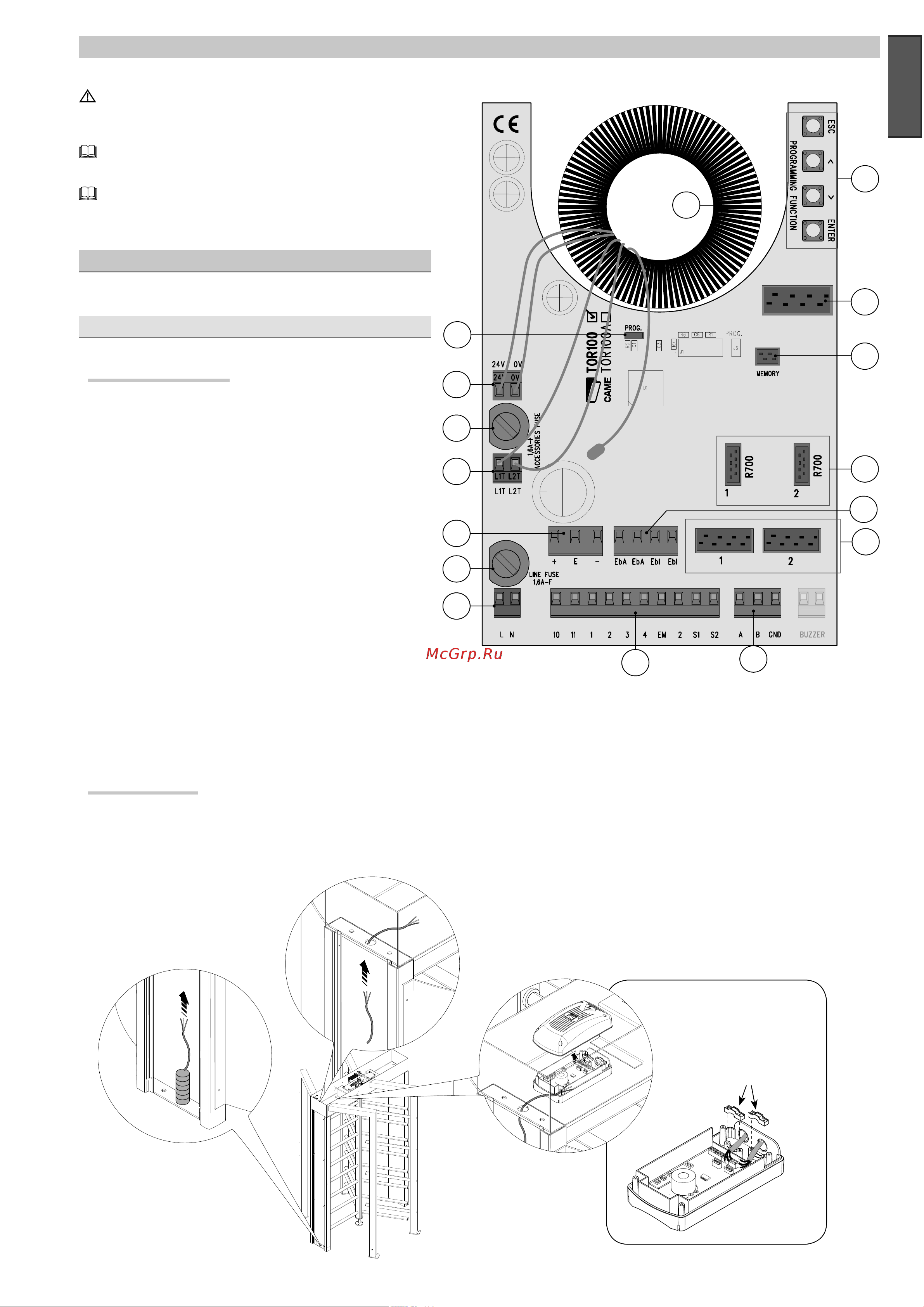

Основные компоненты
1. Трансформатор
2. Контакты подключения трансформатора
3. Предохранитель аксессуаров
4. Контакты подключения датчика контроля движения
5. Входной предохранитель
6. Контакты электропитания
7. Контакты подключения устройств управления и
безопасности
8. Контакты подключения электрозамка
9. Разъемы для проксимити-считывателей
10. Разъемы для плат R700
11. Разъем для карты памяти
12. Контакты подключения указателя направления
движения с дисплеем
13. Кнопк и программирования функций и режимов работы
14. Контакты подключения платы RBM84
15. Светодиодные индикаторы
