Came GUARDIAN 001PSGD3 [5/20] Русский

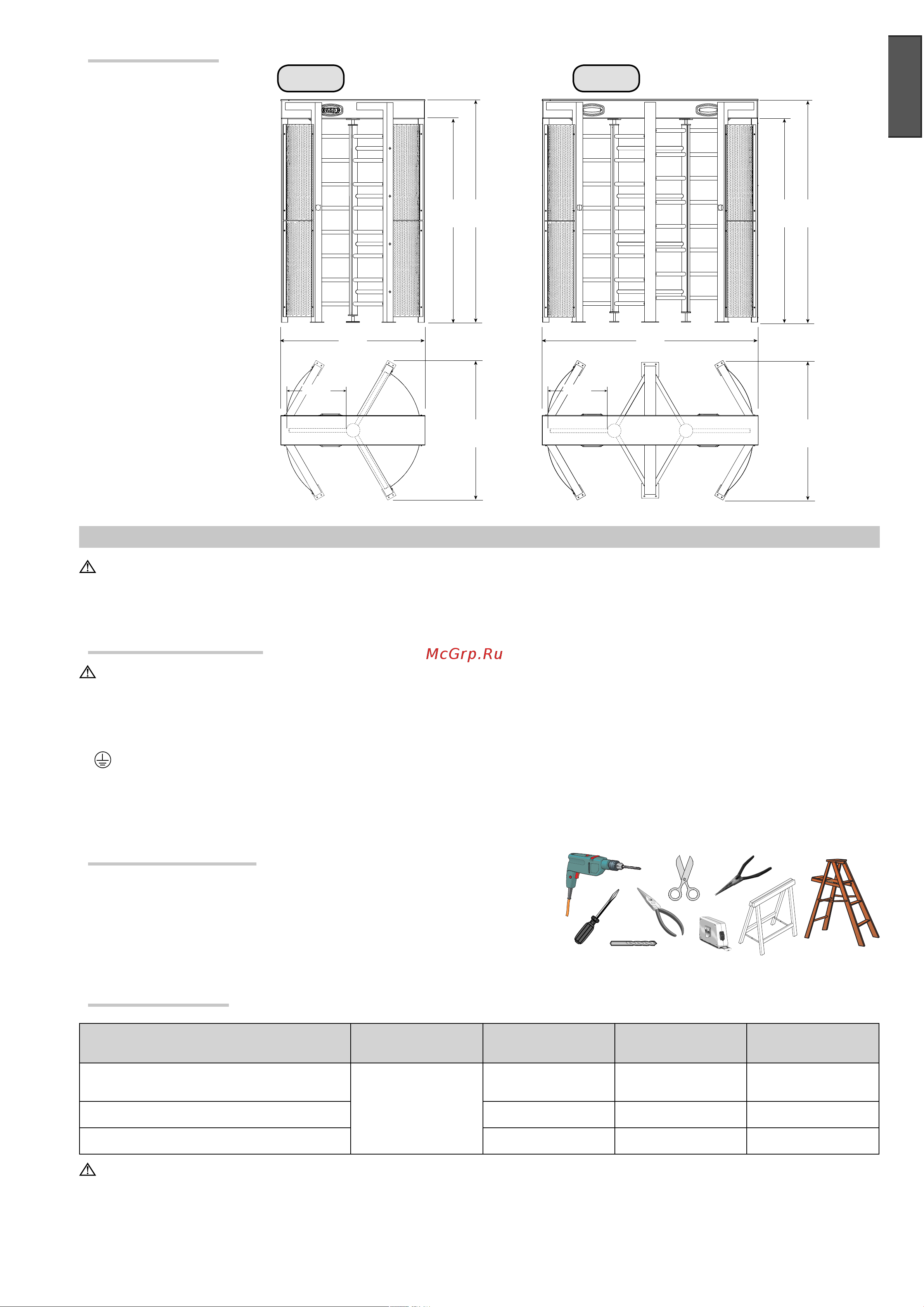

![Came GUARDIAN 001PSGD3 [5/20] Русский](/views2/1779132/page5/bg5.png)
2332
22601510
2130
2332
2130
1455
1455
640 640
PSGS3 PSGD3
Стр.
5
-
Код руководства:
119G3136
119G3136 вер.
2
03/2014
© CAME cancelli automatici s.p.a. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
Габаритные размеры
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм
безопасности. Запрещается использовать устройство не по назначению и устанавливать его методами, отличными от описанных в
настоящей инструкции.
Предварительные проверки
Перед тем как приступить к монтажным работам, выполните следующее:
• убедитесь в том, что питание блока управления осуществляется от отдельной линии с соответствующим автоматическим
выключателем, с расстоянием между контактами не менее 3 мм;
• приготовьте каналы для прокладки кабеля, гарантирующие надежную защиту от механических повреждений;
•
убедитесь в том, чтобы между соединениями кабеля и другими токопроводящими частями была предусмотрена
дополнительная изоляция;
• убедитесь в том, что проходная зона ровная и находится в хорошем состоянии. При необходимости подготовьте специальное
цементное основание для обеспечения надежного крепления турникета.
Инструменты и материалы
Перед началом монтажных работ убедитесь в наличии всех необходимых
инструментов и материалов, которые позволят произвести установку
системы в полном соответствии с действующими нормами безопасности.
На рисунке представлен минимальный набор инструментов, необходимых
для проведения монтажных работ.
Тип и сечение кабелей
Подключение Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Электропитание блока управления,
~230В
FROR CEI 20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 1,5 мм
2
3G x 1,5 мм
2
Электропитание аксессуаров 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока
подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны
быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не
рассматриваемых в данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
