Came GUARDIAN 001PSGD3 [7/20] Русский
![Came GUARDIAN 001PSGD3 [7/20] Русский](/views2/1779132/page7/bg7.png)
UNI5933 - M8x20
UNI5933 - M8x20
PSGS3
PSGD3
PSGD3
UNI7473 - M10
UNI 5588 - M8
UNI 1751 - Ø 8
UNI 659 2 - Ø 8
UNI 5931 - M12x40
UNI 6592 - Ø 12
Стр.
7
-
Код руководства:
119G3136
119G3136 вер.
2
03/2014
© CAME cancelli automatici s.p.a. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

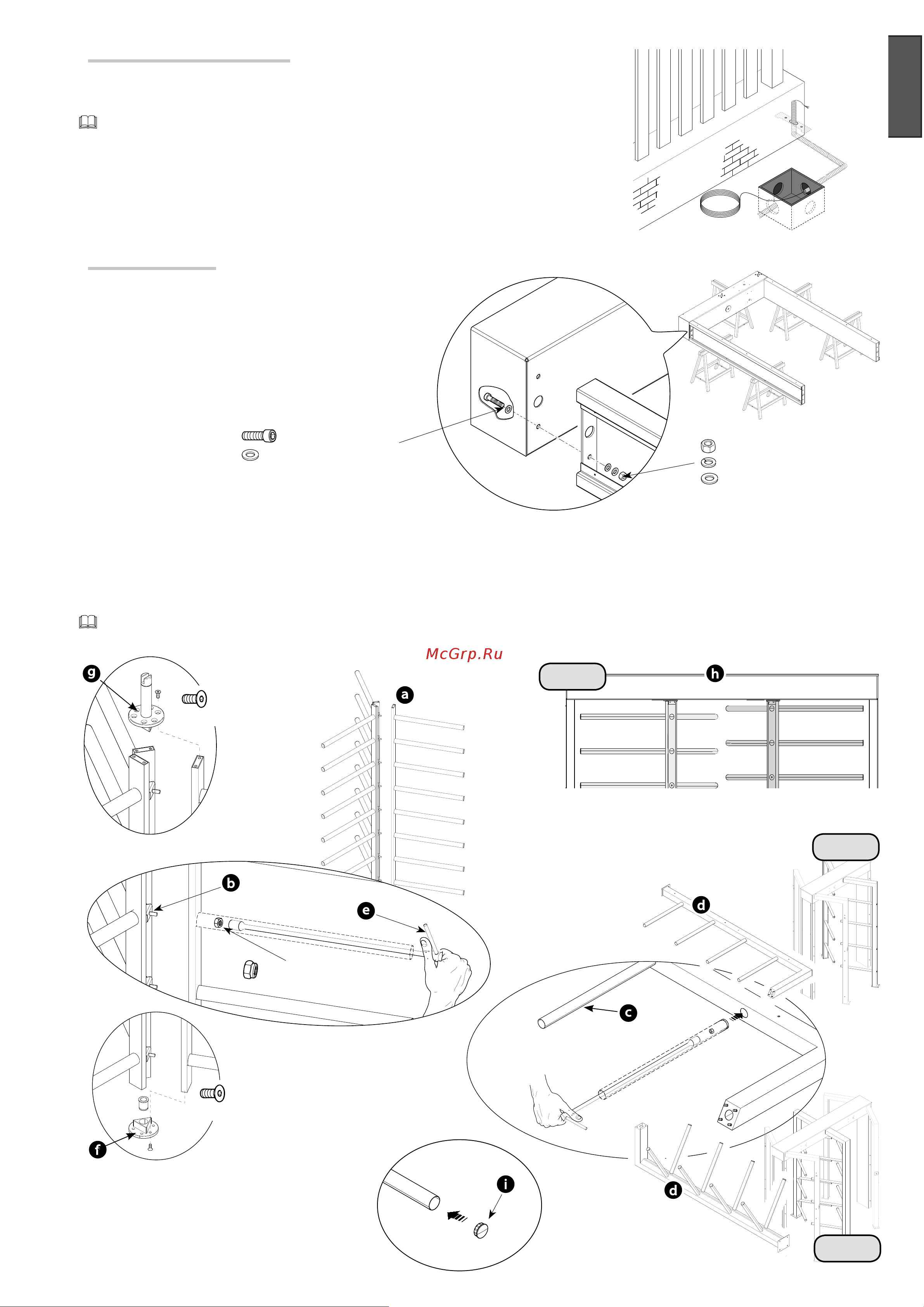

Прокладка гофрированных труб
Проложите трубы и гофрошланги для проводов и кабелей от
разветвительного колодца.
Количество гофрошлангов зависит от варианта автоматической системы
и предусмотренных дополнительных устройств.
Сборка конструкции
Прикрепите боковые Г-образные стойки к
поперечному коробу, используя прилагаемые
крепежные детали.
Вставьте заглушки в стержни-
планки. Осторожно постучите по
ним пластиковым или деревянным
молотком (при необходимости) и
зафиксируйте с помощью силикона.
Для монтажа центральной вращающейся части соберите и прикрепите отдельные секции , руководствуясь расположением
треугольника для сборки . Прикрепите стержни-планки к центральным Г-образным стойкам , используя прилагаемые
болты, шайбы и Т-образный шестигранник . Прикрепите нижнюю и верхнюю концевые пластины с помощью
прилагаемых винтов.
В модели PSGD3 стержни-планки центральных Г-образных стоек должны располагаться асимметрично . При необходимости
поменяйте местами концевые пластины.
