![Came GUARDIAN 001PSGD3 [12/20] Русский](/img/pdf.png)
Came GUARDIAN 001PSGD3 [12/20] Русский
![Came GUARDIAN 001PSGD4 [12/20] Русский](/views2/1779132/page12/bgc.png)
L
N
Стр.
12
12 - Код руководства:
119G3136
119G3136 вер.
2
03/2014 © CAME cancelli automatici s.p.a. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

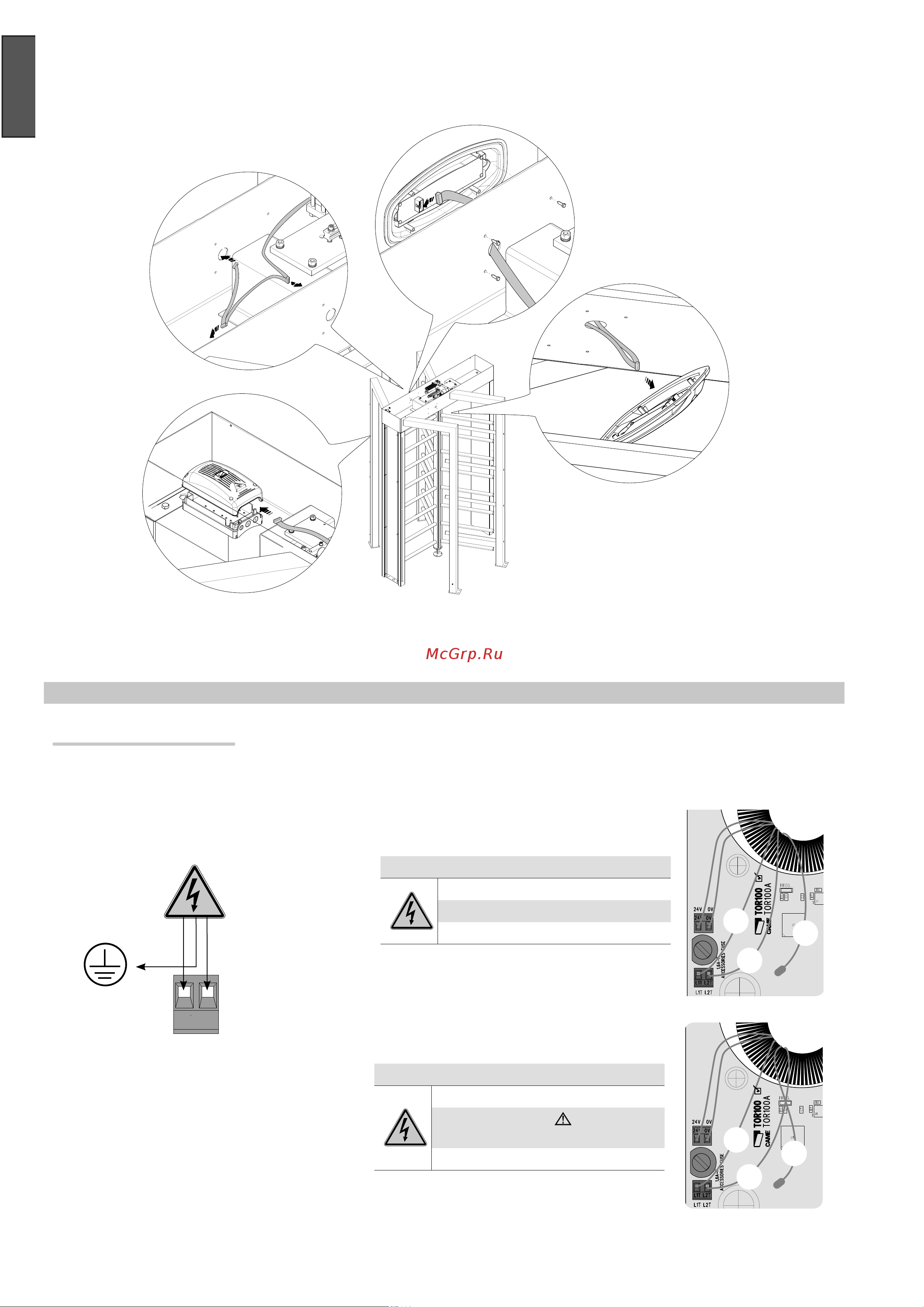

От блока управления через отверстия в поперечном коробе протяните шлейфы для подключения указателей направления
движения и лампы дополнительного освещения.
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
~120 - 230 В (50/60 Гц)
Напряжение электропитания
Напряжение электропитания ~230В
(заводское подключение)
Напряжение электропитания ~120 В
(поменяйте местами провода и )
Обозн. Описание
L1T = белый
L2T = красный
Черный (изолированный)
Обозн. Описание
L1T = белый
Красный ( обязательно
изолировать!)
L2T = черный
Замените входной предохранитель
номиналом 1,6 A на предохранитель
номиналом 3,15 A.
