![Came GUARDIAN 001PSGD3 [8/20] Русский](/img/pdf.png)
Came GUARDIAN 001PSGD3 [8/20] Русский
![Came GUARDIAN 001PSGS3 [8/20] Русский](/views2/1779132/page8/bg8.png)
1
2
Стр.
8
- Код руководства:
119G3136
119G3136 вер.
2
03/2014 © CAME cancelli automatici s.p.a. Компания CAME Cancelli Automatici S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

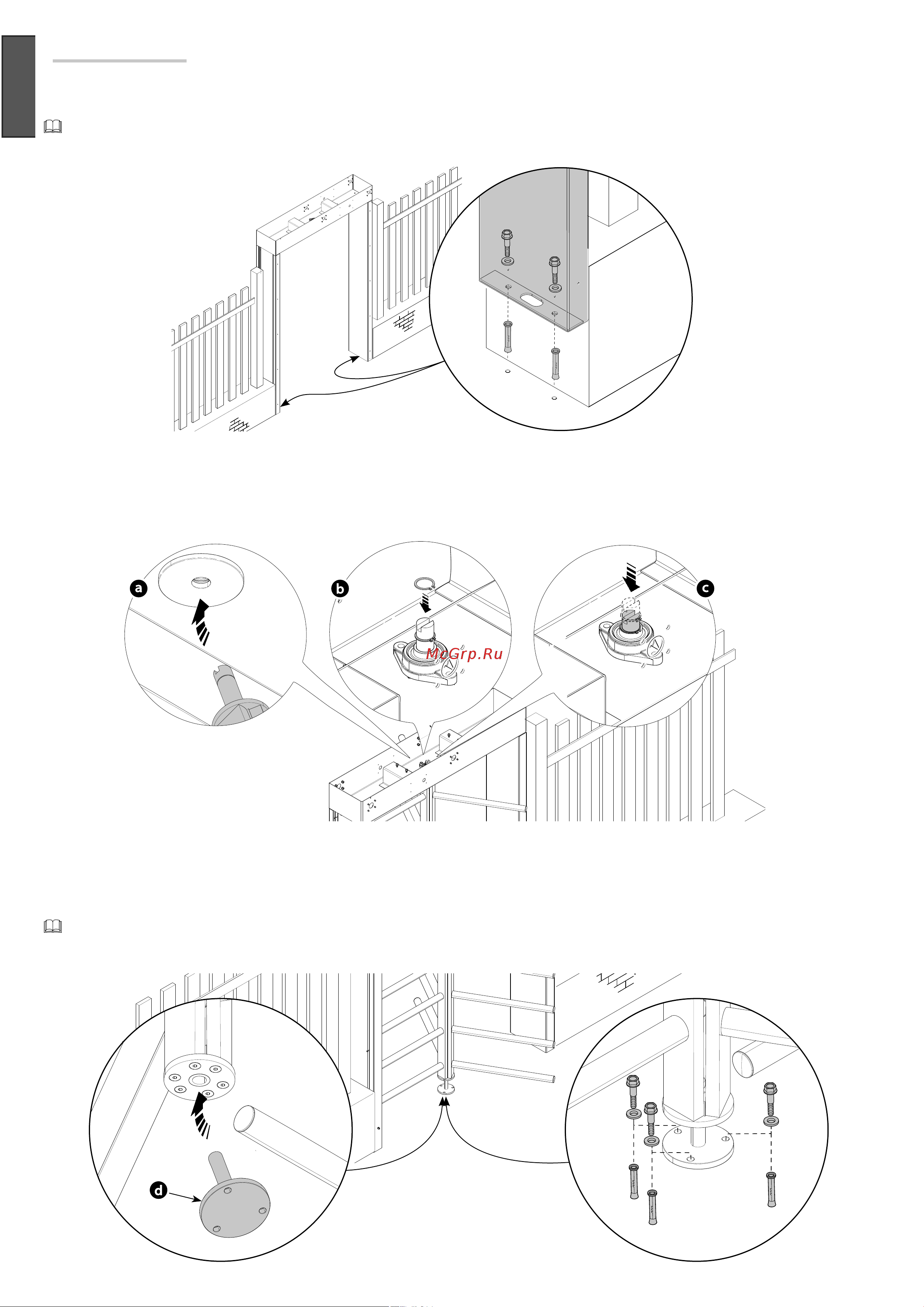

Установите центральную вращающуюся часть, вставив верхний вал в отверстие поперечного короба . Установите
стопорное кольцо в паз и оставьте центральную вращающуюся часть в подвешенном состоянии .
Установите нижнюю концевую пластину с осевым стержнем под центральной вращающейся частью и прикрепите ее к
монтажной поверхности через предварительно просверленное отверстие.
Рекомендуется использовать стальные крепежные детали (AISI 304), подходящие к типу монтажной поверхности..
Монтаж конструкции
Поднимите собранную конструкцию и установите ее в выбранном проходе.
Прикрепите боковые стойки к монтажной поверхности через предварительно проделанные отверстия (Ø 10,5).
Рекомендуется использовать стальные крепежные детали (AISI 304), подходящие к типу монтажной поверхности..
