Евроавтоматика ST25-20/24 Инструкция по эксплуатации онлайн

Евроавтоматика ST25-20/24 Инструкция по эксплуатации онлайн
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих температур от
-25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
-изделия, имеющие повреждения механического характера;
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
В гарантийный ремонт не принимаются:
- изделия, бывшие в негарантийном ремонте;
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Требование безопасности
- изделия, предъявленные без паспорта предприятия;
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
И з д ел и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
При подкл юч ении изделия нео бходимо следовать с хе ме
подключения.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Срок службы – 10 лет.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
-изделия, имеющие повреждения голографической наклейки.
Условия реализации и утилизации
Утилизировать как электронную технику.
Условия транспортировки и хранения
Изделия реализуются через дилерскую сеть предприятия.
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Свидетельство о приемке
Контактор электромагнитный ST25-20/24 изготовлен и принят в
соответс твии с требова ниями действу ющей технической
документации и признан годным для эксплуатации.
Не выбрасывать данное устройство вместе с
другими отходами!
В с оот ветствии с зак оном об использован ном
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
АССОРТИМЕНТ КОНТАКТОРОВ ЭЛЕКТРОМАГНИТНЫХ
ИЗДЕЛИЕ
Контакты
ток, А
Макс.
коммутир.
Мощность
нагрузки АС-1
230 В, кВт
Мощность
нагрузки АС-3
230 В, кВт
Управл.
напряж., В
Потребляемая
мощность, Вт
(ШхВхГ), мм
Габариты
Подключение
(винтовые
2
зажимы), мм
ST-25-02-24DC
2NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-11-24DC
1NO+1NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20-24DC
2NO
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20
2NO
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-20/24
2NO
25
4
1,3
24 AC
1,2
18х81х65
4
ST-25-11
1NO+1NC
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-30
3NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31
3NO+1NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31/24
3NO+1NC
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-40
4NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-40-24AC/DC
4NO
25
9
2,2
24 AC/DC
4,0
36х81х65
6
ST-25-40/24
4NO
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-04
4NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-22
2NO+2NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-40-04
4NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-22
2NO+2NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40
4NO
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40/24
4NO
40
16
5,5
24 AC
6,4
52х81х65
16
ST-40-31
3NO+1NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-63-40
4NO
63
24
8,5
230 AC
6,4
52х81х65
16
ST-63-40-24 AC/DC
4NO
63
24
8,5
24 AC/DC
6,4
52х81х65
16
ST-63-40/24
4NO
63
24
8,5
24 AC
6,4
52х81х65
16
ST-63-31
3NO+1NC
63
24
8,5
230 AC
6,4
52х81х65
16
ST-100-20
2NO
100
22
8,0
230 AC
6,4
52х81х65
25
ST-100-40
4NO
100
38
13,0
230 AC
9,0
105х81х65
25
Назначение
Подача напряжения питания на катушку контактора приводит к
переключению контактов. Рабочее состояние контактора
сигнализируется поднятым красным флажком на лицевой
панели. После отключения напряжения питания контакты
возвращаются в своё первоначальное положение.
Контактор электромагнитный ST25-20/24 в модульном
исполнении предназначен для коммутации электрических
цепей повышенной мощности в промышленности.
Принцип работы
ST25-20/24
Контактор электромагнитный
Комплект поставки
Упаковка................................................................................. 1 шт.
Контактор ST25-20/24............................................................ 1 шт.
Руководство по эксплуатации............................................... 1 шт.
Технические характеристики
Напряжение питание катушки, В 24 AC
Контакты 2NO
Максимальный ток нагрузки, А 25
Мощность нагрузки, кВт
- AC-3 (230 В) 1,3
- AC-1 (230 В) 4
6
Коммутационная износостойкость, циклов 10
5
Электрическая износостойкость, циклов 10
Диапазон рабочих температур, °С -25...+50
Габариты (Ш×В×Г) 18х81х65
Монтаж на DIN-рейку 35 мм
Артикул EA13.001.006
Код ETIM EC001653
Степень защиты IР20
Потребляемая мощность, Вт 1,2
Электрическая прочность изоляции, кВ 4
Масса, кг 0,106
Категория перенапряжения III
Степень загрязнения среды 2
Подключение винтовые зажимы
²
4 мм

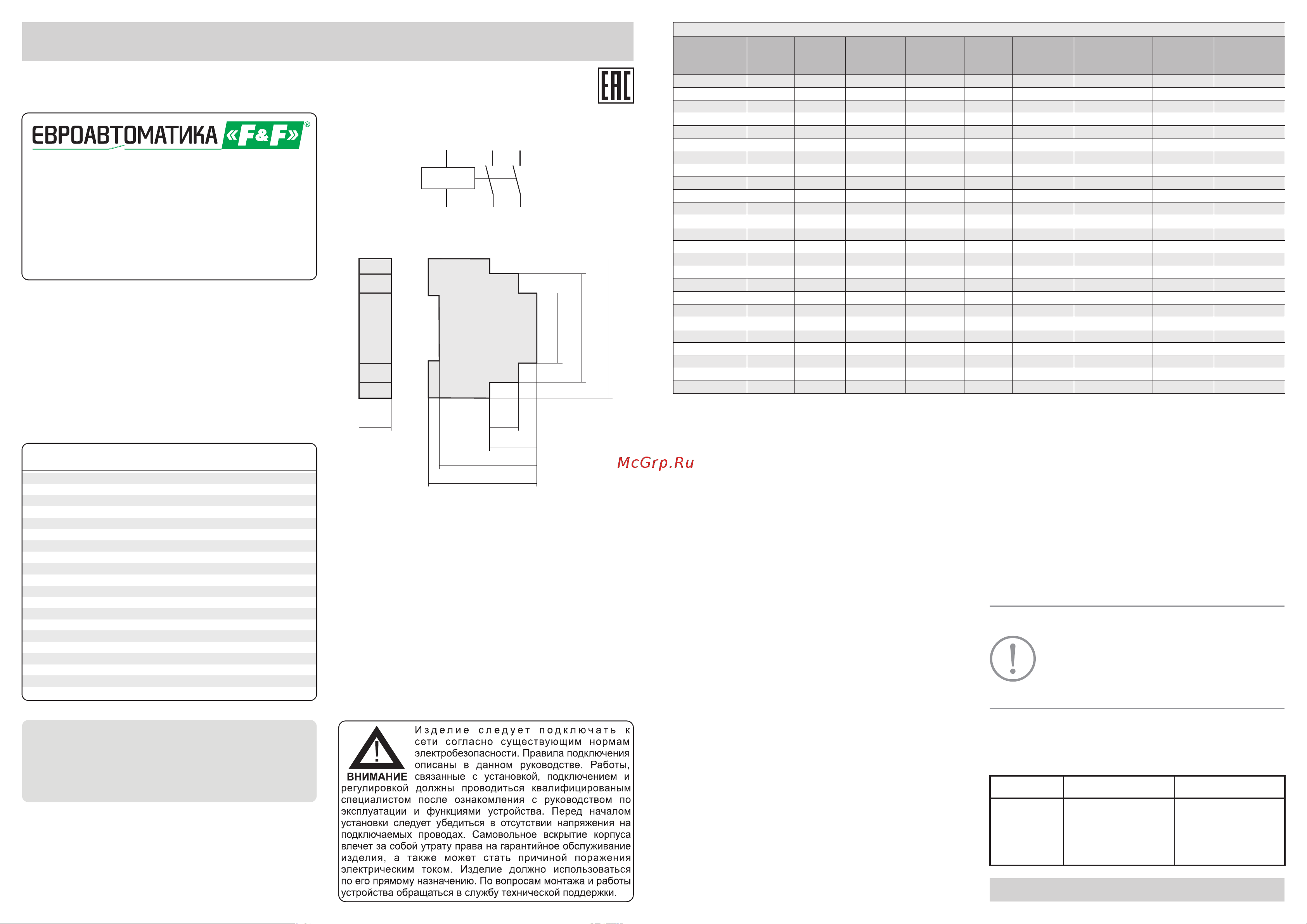

Схема подключения
Размеры корпуса
Руководство по эксплуатации
ПРОИЗВОДИТЕЛЬ:
F&F Filipowski sp. j.
Ул. Константиновская 79/81, 95-200, г. Пабьянице,
Республика Польша, +48 (42) 214 90 37, biuro@fif.com.pl
ИМПОРТЕР:
СООО «Евроавтоматика ФиФ»
Республика Беларусь, г. Лида, ул. Минская, 18А,
Служба технической поддержки: + 375 (154) 65 72 57,
60 03 80, + 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
18
65
60
37
20
45
67
81
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Обслуживание
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
24V AC
4
3
A1
A2
2
1
