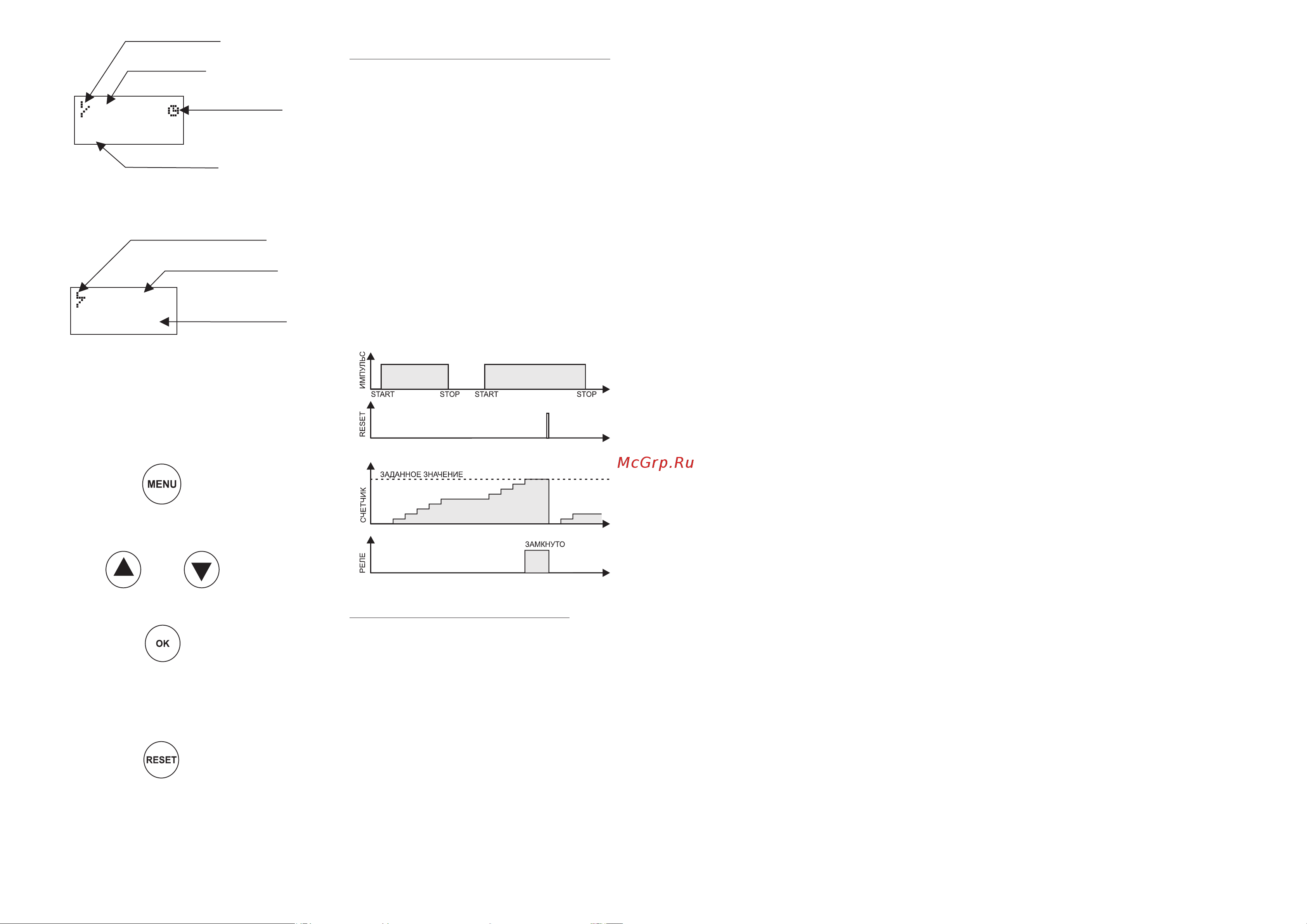

Состояние контактов
реле (разомкнуты)
Индикация работы
счетчика
Индикация отсчета
времени
Текущее показание
счетчика
После достижения заданного значения времени на
дисплее появится сигнал «STOP», а подсветка дисплея
троекратно моргнет. Это показано на рисунке ниже.
Индикация достижения
заданного значения
Последнее значение
счетчика
Состояние контактов
реле (замкнуты)
Функции кнопок
Войдя в режим программирования, при помощи
многоуровневого меню отображаемого на дисплее, можно
легко установить все параметры счетчика.
« M E N U » - с л у ж и т д л я п е р ехо д а в р е ж и м
программирования системы. В случае, когда счетчик
находится в режиме редактирования числового
параметра, нажатие этой кнопки приводит к переходу для
редактирования очередной цифры.
«▲/▼» - ВВЕРХ/ВНИЗ - для перехода между соседними
уровнями меню, а также для увеличения/уменьшения
значения редактируемого параметра.
«ОК» - вход в выбранную позицию меню, а также для
подтверждения введенных изменений.
«RESET» - для обнуления текущего цикла счетчика. В
режиме программирования позволяет вернуться к
следующему уровню меню. Если кнопку «RESET» нажать
во время редактирования параметра, то программа
выйдет из режима редактирования, не сохранив
введенных изменений.
Монтаж
1) Отключить питание распределительного щита.
2) Закрепить устройство на DIN-рейке.
3) Подключить питающие провода, к зажимам 1 и 2.
4) Подключить остальные провода в соответствии со
схемой. Необходимо помнить, что в случае работы с
сигналами DC важно сохранение соответствующей
полярности.
5) Включить питание распределительного щита.
Принцип работы
1. Подсчет времени действия управляющего импульса.
В этом режиме потребитель устанавливает заданное
значение времени, при этом счетчик постоянно считает
время, когда на вход подается управляющее напряжение
(импульс). Пропадание напряжения на управляющем
входе приводит к остановке счетчика, а его очередной
запуск наступит в момент, когда на входе снова появится
управляющее напряжение. При достижении заданного
значения произойдет переключение реле (контакт
замкнут), а также остановка подсчета времени.
Одновременно на дисплее появится надпись «STOP», а
подсветка дисплея троекратно моргнет.
Начало нового цикла возможно лишь после обнуления
счетчика с помощью панели управления (через нажатие
кнопки «RESET»), или с помощью внешнего обнуляющего
входа. Чтобы обезопасить устройство от случайных
сбросов счетчика, обнуляющий сигнал активизируется
лишь после 3-х секунд после нажатия кнопки «RESET»,
или после подачи сигнала на обнуляющий вход. Это не
касается работы в режиме петли, где обнуление возможно
только через внешний обнуляющий сигнал, а время
действия импульса не может быть меньше, чем десять
секунд.
2. Подсчет времени между двумя импульсами.
В этом режиме счетчик подсчитывает время между двумя
очередными импульсами, подаваемыми на вход. С
появлением импульса начинается отсчет времени работы.
Очередной импульс останавливает подсчет и переводит
счетчик в режим ожидания. Следующий такой импульс
вновь запускает счетчик и время работы продолжает
подсчитываться дальше. В момент достижения в счетчике
заданного потребителем значения наступает изменение
состояния выходного реле (контакт замкнут), а также
остановка подсчета времени. Одновременно на дисплее
появляется надпись «STOP», а подсветка дисплея
троекратно моргнет.
Начало нового цикла возможно лишь после обнуления
счетчика на панели управления (через нажатие кнопки
RESET), или с помощью внешнего обнуляющего входа.
Чтобы обезопасить устройство от случайного сброса
состояния счетчика, обнуляющий сигнал активизируется
лишь после 3-х секунд после нажатия кнопки «RESET»,
или после подачи сигнала на обнуляющий вход.
Это не касается работы в режиме петли, где обнуление
возможно только через внешний обнуляющий сигнал, а
время действия импульса не может быть меньше 10
секунд.
2 7
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Счетчик времени работы CLG-03 изготовлен и принят
в соответствии с требованиями действующей технической
документации и признан годным к эксплуатации.
Драгоценные металлы отсутствуют
000012.4
>>
000006.4
STOP
