«ПЕТЛЯ (PĘTLA)» - определяет порядок работы, в котором
происходит подсчет времени от нуля вверху, без учета
заданного значения. Счетчик тогда измеряет время вплоть
до момента переполнения.
«ВВЕРХ (DO GÓRY)» - счетчик будет считать время вверх,
от нуля до заданного порогового значения (параметр
«MENU→ПОРОГ(PRÓG))
«ВНИЗ(NA DÓL)» - подсчет будет реализован вниз,
начиная от установленного порогового значения параметр
«MENU→ПОРОГ(PRÓG)) и заканчивая на нулевом
значении.
Кнопками «▲/▼» следует выбрать соответствующий
режим и нажать кнопку «ОК». Запись выбранной опции
подтвердится соответствующим сообщением «СОХРАН.
(ZAPISANE)» с названием выбранного параметра.
- из режима редактирования можно выйти (нажать кнопку
RESET) в предыдущий пункт меню без сохранения
введенных изменений.
4 5

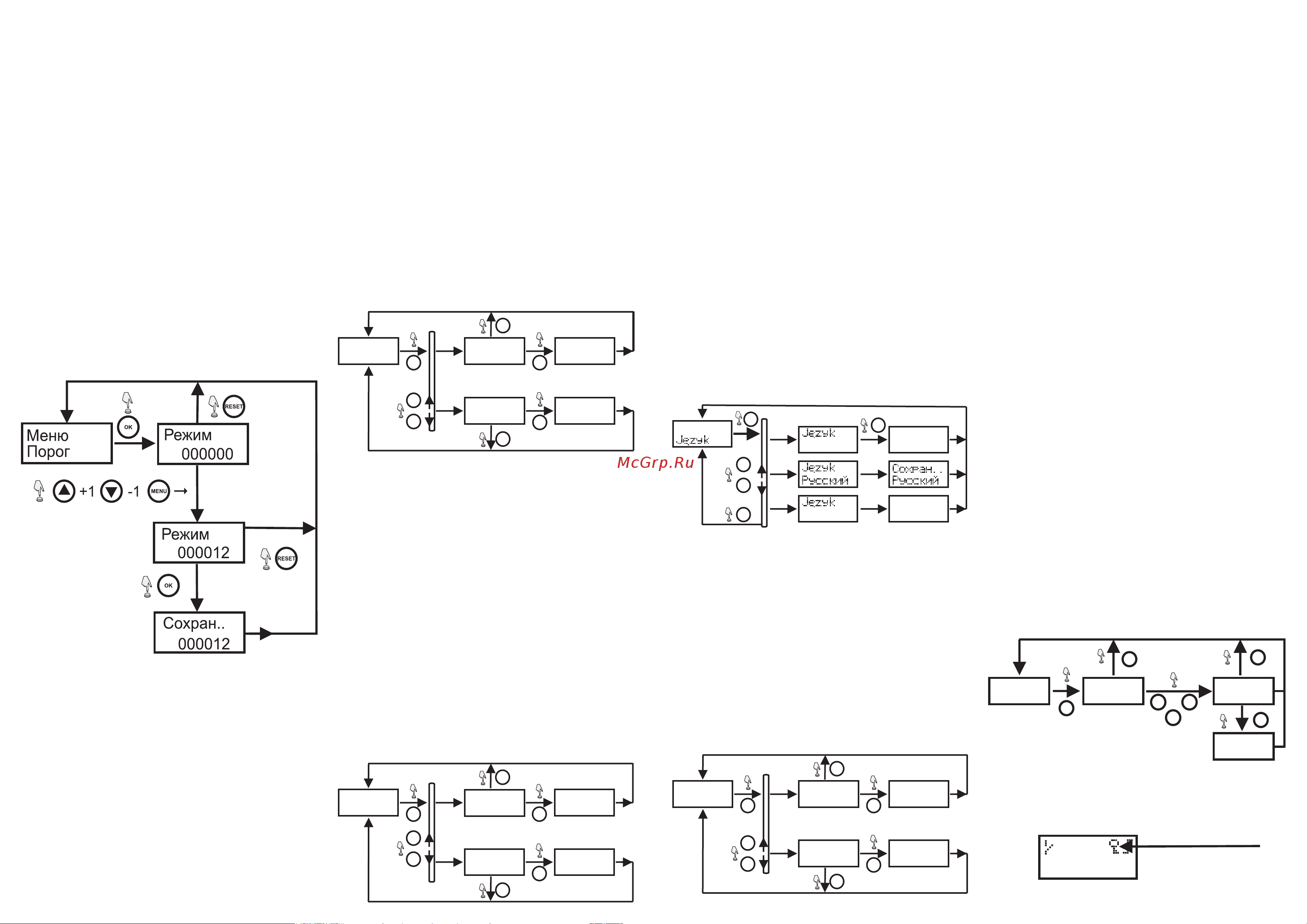

МЕНЮ(MENU)→ПОРОГ(PRÓG)
Параметр «ПОРОГ(PRÓG)» определяет пороговое
значение, до которого будет считаться время при
выбранной программе «ВВЕРХ(DO GÓRY)», или от
которого начнется подсчет времени при выбранной
программе «ВНИЗ(NA DÓL)». Параметр «ПОРОГ(PRÓG)»
не влияет на работу счетчика, если выбрана программа
«ПЕТЛЯ(PETLA)». Пороговое значение можно выставить с
точностью до часа.
Очередность действий при определении способа подсчета
времени следующая:
- с помощью кнопки «MENU» необходимо войти в главное
меню счетчика;
- к н о п к а м и « ▲ / ▼ » в ы б р а т ь п у н к т
«MENU→ПОРОГ(PRÓG)» и нажать кнопку «ОК».
- в нижнем ряду индикатора высветиться текущее
заданное значение. Редактируемая цифра будет
подчеркнута мигающим курсором.
- кнопками «▲/▼» выставить соответствующее значение
числа в редактируемую позицию.
Чтобы перейти к редактированию числа в очередной
позиции, необходимо нажать кнопку «MENU».
- аналогично предыдущему пункту выставить все
необходимые числа с заданным значением и подтвердить
новое значение нажатием кнопки «ОК».
Сохранение изменений подтвердится соответствующим
сообщением «СОХРАН. (ZAPISANE)», после этого
программа вернется к «MENU→ПОРОГ(PRÓG)».
- из режима редактирования можно выйти (нажать кнопку
RESET) в предыдущий пункт меню без сохранения
введенных изменений.
ВНИМАНИЕ!
Установка нового порогового значения обнулит текущий
счетчик времени. Но это не влияет на подсчет времени в
программе «ПЕТЛЯ(PETLA)»
МЕНЮ(MENU)→ФОРМАТ(FORMAT)
Меню «ФОРМАТ(FORMAT)» позволяет определить
формат высветившегося на счетчике времени.
Единицей счетчика является час. Наименьшее указанное
на дисплее значение - 0,1. Цифра после запятой, в
зависимости от выбранного формата, может указывать
десятые доли часа (формат 6 мин: 0,1=6мин., например,
12,4=12ч 24мин) или цифры посчитанных очередных 10
мин часа (формат 10 мин: 0,1=10минут, например,
12,4=12ч 40мин), причем подсчет происходит в диапазоне
0,1÷0,6 , а со значения 0,6 наступает перескок счетчика на
+1 единицу (час).
OK
RESET
RESET
Меню
Формат
Формат
6 min.
Формат
10 min.
Сохран..
6 min.
Сохран..
10 min.
OK
OK
p
q
Очередность действий при установке формата времени
следующая:
- с помощью кнопки «MENU» необходимо войти в главное
меню счетчика;
- кнопками «▲/▼» выбрать пункт «ФОРМАТ(FORMAT)» и
нажать кнопку «ОК».
- высветившееся «ФОРМАТ(FORMAT)» содержит
следующие опции:
ФОРМАТ -> 6мин
ФОРМАТ -> 10мин
- кнопками «▲/▼» выставить соответствующую опцию и
нажать «ОК».
Сохранение изменений подтвердится соответствующим
сообщением «СОХРАН. (ZAPISANE)» с названием
выбранного параметра.
- из режима редактирования можно выйти (нажать кнопку
RESET) в предыдущий пункт меню без сохранения
введенных изменений.
МЕНЮ(MENU)→СИГНАЛ(FORMAT)
Меню «СИГНАЛ(SYGNAL)» устанавливает вид сигнала,
подключаемого к счетному входу и входу «RESET». Здесь
доступны две опции: cигнал постоянного тока (DC) и сигнал
переменного тока (AC).
OK
RESET
RESET
Меню
OK
OK
p
q
Сигнал
Сигнал
Сигнал
Постоян.
Постоян.
Перемен. Перемен.
Сохран..
Сохран..
Чтобы установить тип входного сигнала, следует:
- войти в меню устройства, нажав кнопку « MENU».
- с помощью кнопок «▲/▼» выбрать «СИГНАЛ(SYGNAL)»
и нажать «OK».
- высветившееся «СИГНАЛ(SYGNAL)» содержит
следующие позиции:
«СИГНАЛ(SYGNAL)»→«ПОСТОЯН.(STALY_DC)». На вход
счетчика будет подаваться постоянное напряжение.
Система отреагирует в этом случае на появление или
пропадание постоянного напряжения на управляющих
контактах.
«СИГНАЛ(SYGNAL)»→ «ПЕРЕМЕН.(AC_50Hz)». На вход
счетчика будет подаваться переменное напряжение с
частотой 50 Гц. Система в таком случае отреагирует на
факт поя вления пе ременного напря же ния на
управляющих контактах.
Кнопками «▲/▼» необходимо выбрать соответствую- щую
опцию и нажать «OK». Сохранение изменений
подтвердится соответствующим сообщением «СОХРАН.
(ZAPISANE)» с новым значением параметра, после чего
программа вернется в «СИГНАЛ(SYGNAL)».
- из режима редактирования можно выйти (нажать кнопку
RESET) в предыдущий пункт меню без сохранения
введенных изменений.
МЕНЮ(MENU)→ЯЗЫК(JĘZYK)
Параметр «ЯЗЫК(JĘZYK)» позволяет установить, на каком
языке будут высвечиваться сообщения (русском, польском
или английском). Схема меню представлена на рисунке
ниже.
OK
RESET
p
q
MENU
Polski
English English
Polski
Zapisane
Saved
OK
Чтобы изменить язык сообщений, необходимо:
- войти в меню устройства, нажав кнопку « MENU».
- с помощью кнопок «▲/▼» выбрать «ЯЗЫК(JĘZYK)» и
нажать «OK».
- из доступного списка языков надо выбрать
соответствующий с помощью кнопок «▲/▼», а затем
подтвердить выбор кнопкой «OK». Подтверждение о смене
языка высветится уже во вновь введенном языке.
- из режима редактирования можно выйти (нажать кнопку
RESET) в предыдущий пункт меню без сохранения
введенных изменений.
МЕНЮ(MENU)→СВЕТ(ŚWIATLO)
Параметр «СВЕТ(ŚWIATLO)» позволяет определить
способ подсветки дисплея счетчика. Возможна установка
постоянно включенной подсветки или подсветки,
включаемой только через 60 секунд после нажатия любой
кнопки.
OK
RESET
OK
Меню
Свет
Свет
Всегда
Всегда
Сохран..
RESET
OK
p
q
Свет
Клавиша
Клавиша
Сохран..
Чтобы определить способ подсветки, необходимо:
- войти в меню устройства, нажав кнопку «MENU».
- с помощью кнопок «▲/▼» выбрать «СВЕТ(ŚWIATLO)» и
нажать «OK».
- высветившееся «СВЕТ(ŚWIATLO)» содержит следующие
позиции:
«СВЕТ(ŚWIATLO)→ВСЕГДА(NA STALE)». Дисплей будет
постоянно подсвечен. После достижения заданного
значения в счетчике дисплей троекратно моргнет, после
чего вернется в состояние постоянной подсветки.
«СВЕТ(ŚWIATLO)→КЛАВИША(PRZYCISK)». Дисплей
будет подсвечиваться только в момент нажатия любой
кнопки и 60 секунд после этого. В случае достижения в
счетчике заданного значения подсветка троекратно
моргнет, после чего выключится. Кнопками «▲/▼»
необходимо выбрать соответствующие опции и нажать
«OK».
Сохранение изменений подтвердится соответствующим
сообщением «СОХРАН. (ZAPISANE)» с новым значением
параметра, после чего программа вернется в
«СВЕТ(ŚWIATLO)».
- из режима редактирования можно выйти (нажать кнопку
RESET) в предыдущий пункт меню без сохранения
введенных изменений.
МЕНЮ(MENU)→ПАРОЛЬ(HASLO)
Параметр «ПАРОЛЬ(HASLO)» можно использовать для
ограничения доступа незаконных потребителей в меню
счетчика. «ПАРОЛЬ(HASLO)» - это число от 0 до 999,
причем установка пароля на 0 снимает охрану со счетчика.
Установка другого пароля (отличного от нуля) делает
счетчик защищенным.
Чтобы установить пароль, необходимо:
- войти в меню устройства, нажав кнопку «MENU».
- с помощью кнопок «▲/▼» выбрать «ПАРОЛЬ(HASLO)» и
нажать «OK».
- счетчик находится сейчас в состоянии введения нового
значения PIN, о чем просигнализирует сообщение
«НОВЫЙ PIN(NOWY PIN)». Устанавливаемый пароль
здесь в явном виде, а текущее показание является
предыдущим значением пароля.
- с помощью кнопок «▲/▼» следует установить
соответствующее значение цифр, и с помощью кнопки
«MENU» можно перейти к редактированию следующей
цифры. После введения всех требуемых цифр новый PIN
надо подтвердить, нажав кнопку «OK».
- из режима редактирования можно выйти (нажать кнопку
RESET) в предыдущий пункт меню без сохранения
введенных изменений.
Меню Новый PIN
>> 000
OK
RESET
+1
p
MENU
Пароль
Новый PIN
>> 356
Сохран..
>> 356
OK
RESET
-1
q
"
После установки пароля доступ к меню счетчика
ограничен. Сигналом этого будет символ ключа,
расположенный в правой верхней части дисплея.
00000999
>>
Блокировка Меню
