CLG-03
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Счётчик времени работы
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Руководство по эксплуатации
Комплект поставки
Счетчик..................................................................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Технические характеристики
Напряжение питания, В 24...264 AC/DC
Максимальный коммутируемый ток, А 8AC1/250В AC
Контакт 1NO/NC
Максимальный ток катушки контактора, А 2
Диапазон счёта времени, ч 1...999 999
Напряжение на счётном входе, В 24...260 AC/DC
Напряжение сигнала сброса, В 24...260 AC/DC
5
Коммутационная износостойкость, циклов 10
Потребляемая мощность, Вт 2
Степень защиты IР20
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -25...+50
2
Подключение Винтовые зажимы 2,5мм
Габариты (ШхВхГ), мм 52,5x90x65
Тип корпуса 3S
Масса, г
Монтаж на DIN-рейку 35мм
Назначение
C L G - 0 3 я в л я е т с я п р о г р а м м и р у е м ы м ,
многофункциональным электронным счетчиком,
предоставляющим возможность подсчета времени работы
подключенных устройств или систем в диапазоне от 1 до
999 999 часов, что отвечает максимальному периоду в 114
лет. Время работы подсчитывается по индивидуальной
программе, установленной потребителем. После
достижения граничных значений счетчик скорректирует их
в соответсвии с этой программой.

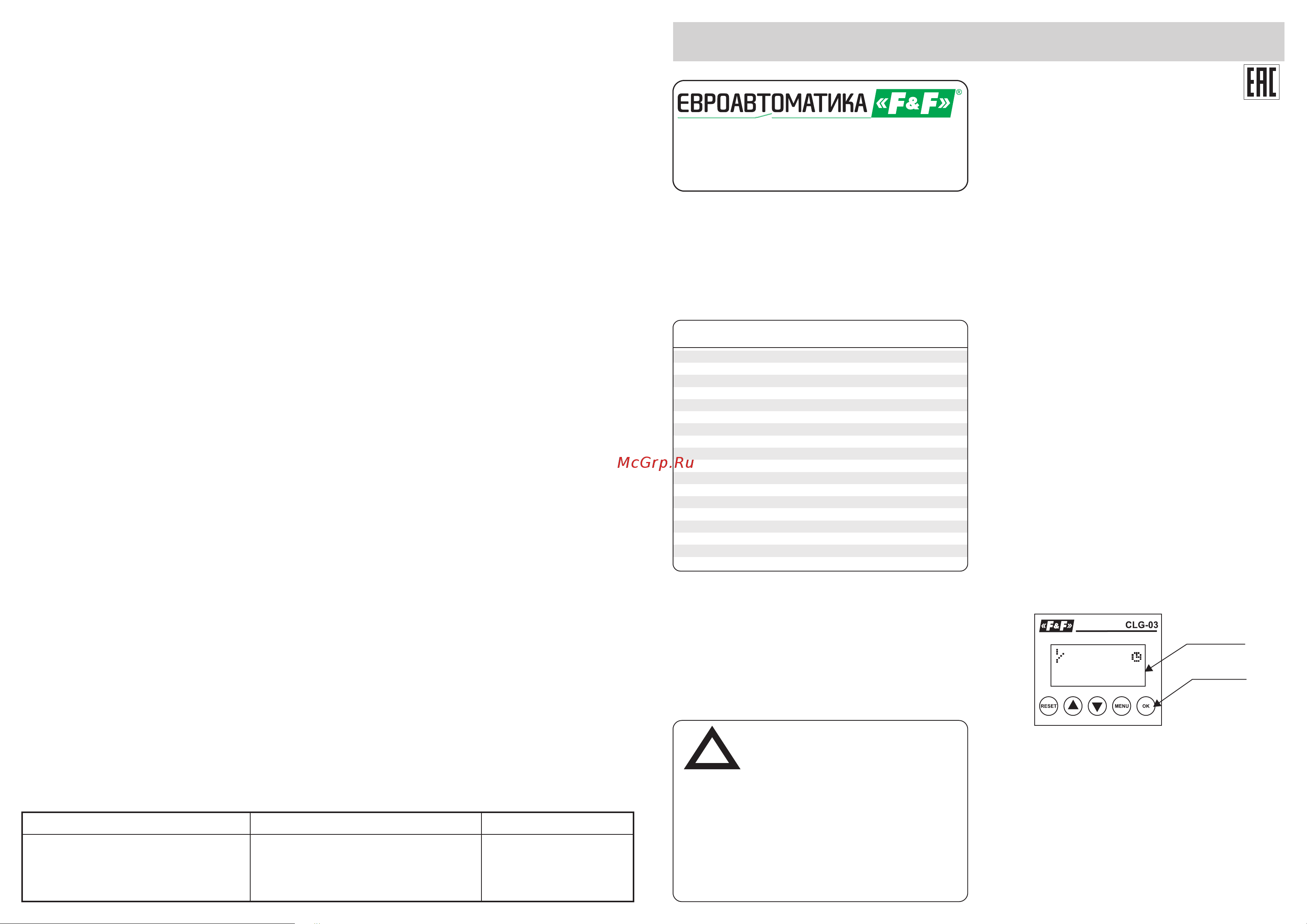

Дисплей и панель управления
Для обслуживания и программирования счетчика CLG-03
используется управляющая панель, размещенная на
лицевой стороне корпуса. Она состоит из двухрядного 8-ми
символьного дисплея, а также размещенной под ним
клавиатуры.
Двухрядный,
8-ми значный
дисплей
Кнопки
управления
Работа счетчика сигнализируется мигающим символом
«>>», находящимся в верхнем ряду дисплея. Режим
измерения времени показан символом часов в правом
верхнем углу. С левой стороны - символ, указывающий на
состояние выходного реле. В нижнем ряду дисплея
находится текущее показание счетчика.
Единицей измерения счетчика является час. Наименьшее
указанное на дисплее значение - 0,1. Цифра после
запятой, в зависимости от выбранного формата, может
указывать десятые доли часа (например, 0,1=6 мин, тогда
12,4=12ч24мин) или цифры посчитанных очередных 10
мин часа (например, 0,1=10мин, тогда 12,4=12ч40мин),
причем подсчет происходит в диапазоне 0,1...0,6, а со
значения 0,6 наступает перескок счетчика на +1 ед. (час).
Функции счетчика
- программирование и контроль работы прибора
осуществляется при помощи панели управления;
- наличие входов счетчика, использующих сигнал DC или
AC (50Гц);
- подсчет времени на увеличение без установки граничного
значения;
- устанавливаемое значение счетчика «Порог» («PRÓG») в
диапазоне 1...999 999, соответствующее конечному
значению времени работы, которое должно быть
подсчитано в каждом цикле;
- функция «обратного отсчета» от заданного значения, с
сигнализацией значения «ноль» (например, 9999→0);
- подсчет времени работы при подаче напряжения
(наличие напряжения на управляющем входе);
- подсчет времени работы между двумя импульсами,
поданными на управляющий вход;
- подсчет времени на увеличение до установленного
порогового значения;
- вход внешнего обнуляющего сигнала «Reset»;
- автоматическое обнуление локального счетчика (работа
в замкнутом цикле) с возможностью установки выбранного
состояния реле;
- выход реле, сигнализирующий о достижении заданного
значения счетчика (контакт NO,8А АС-1);
- выбор состояния контактов реле: импульс в заданном
промежутке времени; смена положения ВКЛ→ВЫКЛ или
ВЫКЛ→ВКЛ;
- запоминание состояния счетчика при пропадании
напряжения питания;
- блокировка доступа в программируемое меню с помощью
PIN-кода;
- регулировка режима подсветки дисплея;
- возможность программирования меню на трех языках:
польском, английском, русском.
1
000004.6
>>
Штамп ОТК
Дата продажи
Дата выпуска
