CLI-02
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Счетчик импульсов
Руководство по эксплуатации
Назначение
Счетчик импульсов предназначен для подсчета сигналов
н а п р я ж е н и я A C / D C , г е н е р и р о в а н н ы х ч е р е з
дополнительные, внешние устройства, с целью
определения числа выполненных циклов работы в
автоматических системах (устройствах), например, для
контроля числа ударов пресса, числа оборотов роторного
двигателя, к оличес тва элемен тов, сходящи х с
производственного конвейера и т. п.
Функционал счётчика
- панель управления позволяет программировать и
контролировать работу прибора;
- вход счетчика приспособлен к работе с сигналами
AC/DC в диапазоне (амплитуде) от 10 до 24В и частоте до
50Гц для сигналов АС и 5кГц для сигналов DC;
- устанавливаемый параметр PROG (Порог) в диапазоне
1...999 999, определяемый граничным значением
импульсов, которые должны быть подсчитаны в каждом
цикле работы;
- функция «обратного отсчета» от заданного значения с
сигнализацией значения «ноль» (например 9999 →0);
- выбор Zbocze (Край) входного импульса нарастающего
или убывающего) на который будет реагировать счетчик;
- внешний обнуляющий вход RESET;
- возможность автоматического обнуления локального
счетчика (работа в замкнутом цикле) с возможностью
установки выбранного состояния реле;
- выход реле, сигнализирующий достижение заданного
положения счетчика(контакт 1Р 8А);
- выбор действия реле: импульс в заданном промежутке
времени, смена положения ВКЛ→ ВЫКЛ или ВЫКЛ → ВКЛ;
- локальный счетчик, обнуляемый с помощью внешнего
обнуляющего входа, или с помощью кнопки RESET;
- общий счетчик(TOTAL), считывающий все импульсы
(работа в замкнутом цикле 0→99 999 999→0→ .... или
обнуляемый из программируемого меню счетчика);
- цифровой фильтр, предоставляющий возможность
ограничения максимальной частоты подсчитанных
импульсов (для устранения помех на входе счетчика);
- память состояния локального и общего счетчиков при
исчезновении напряжения питания;
- градуировка значения подсчитанных импульсов согласно
заданного множителя или делителя;
- блокируемый доступ в программируемое меню с
помощью PIN-кода;
- определение порядка подсветки дисплея.
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Счётчик импульсов...............................................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1

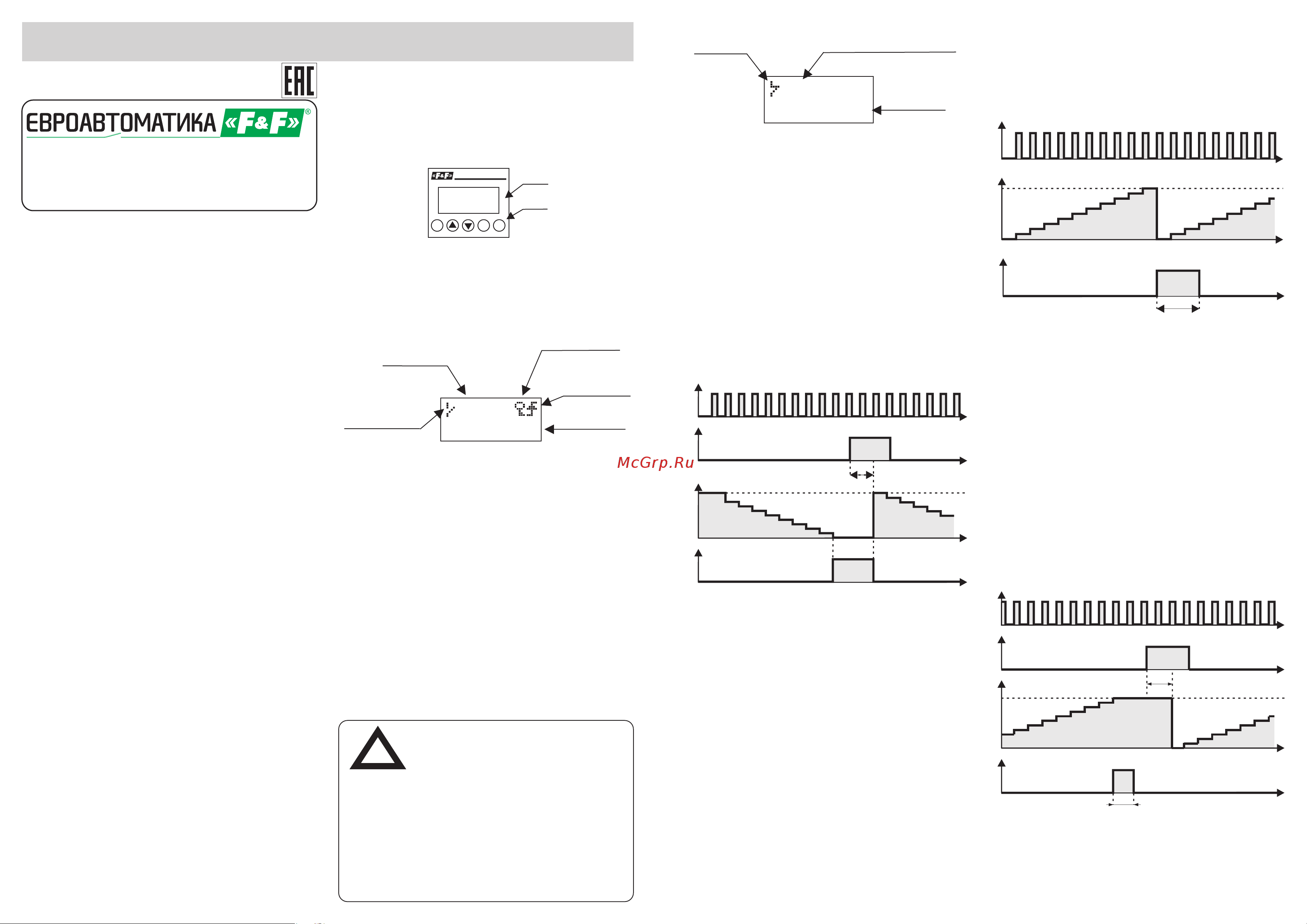

Дисплей и органы управления
Для обслуживания и программирования счетчика CLI-02
используется двухрядный текстовой дисплей 2х8
символов и 5-ти кнопочная клавиатура, расположенная на
передней панели корпуса счетчика.
На дисплее отображается информация о текущем
состоянии счетчика, а в режиме программирования -
заданные параметры.
Во время подсчета импульсов на дисплее может
размещаться информация о состоянии выходного реле,
индикация работы счетчика, установленное направление
подсчета импульсов, а также текущее значение счетчика.
Дополнительно, если установки счетчика охраняются PIN-
кодом, то в правой верхней части дисплея будет виден
символ ключа.
После достижения заданного значения высветится
сообщение STOP, а подсветка дисплея трёхкратно
моргнет.
Функции кнопок управления
MENU - переход в режим программирования.
В режиме редактирования заданного параметра нажатие
данной кнопки производит переход к редактированию
следующей цифры параметра.
▲▼ - переход между соседними пунктами программного
меню, а также увеличение и уменьшение значения
редактируемого параметра.
OK - вход в выбранный раздел программного меню, а также
запоминание значения редактируемого параметра.
RESET - обнуление заданного цикла счетчика.
В режиме программирования - возвращение в
предыдущее подменю.
В режиме редактирования параметров нажатие данной
кнопки приводит к выходу из режима редактирования без
запоминания измененных значений.
01304569
TOTAL:
CLI-02
RESET
OK
MENU
Дисплей
Клавиатура
00000999
>>
Сигнализация
отсчета
импульсов
Текущее
значение
счетчика
Сигнализация
работы счетчика
Состояние
выходного реле
(разомкнуто)
Блокировка меню
00000000
STOP
Конечное
значение
счетчика
Сигнализация достижения
заданного значения
Состояние
выходного реле
(замкнуто)
Войдя в режим программирования, при помощи
многоуровневого меню отображаемого на дисплее, можно
легко установить все параметры счетчика.
Принцип работы
Счетчик CLI-02 - универсальный, способ действия его
зависит от выбранных потребителем установок. Ниже
кратко представлены основные режимы работы счетчика.
Режим отсчета вниз с обнулением
В этом режиме пользователь устанавливает начальное
значение счетчика. Каждый поступающий импульс
вызовет уменьшение значения счетчика. Достижение
нулевого значения приведет к задержке отсчета
импульсов, а также к замыканию(размыканию) контактов
выходного реле .
Одновременно высветится надпись STOP, а подсветка
дисплея троекратно моргнет. Начало очередного цикла
возможно только после подачи обнуляющего сигнала.
Состояние контактов выходного реле после окончания
цикла отсчета зависит от заданных параметров устройства
и может принимать один из следующих видов:
- постоянный замкнутый или разомкнутый контакт (вплоть
до начала очередного соединения);
- замкнутый контакт реле на время, определенное
потребителем.
Начало очередного цикла возможно только после
обнуления счетчика с помощью панели управления (через
нажатие кнопки RESET), или посредством внешнего
обнуляющего входа. Чтобы обезопасить устройство от
случайных сбросов состояния (значения) счетчика,
обнуляющий сигнал активизируется лишь после трех
секунд после нажатия кнопки RESET , или подачи сигнала
на обнуляющий вход.
Режим Цикл - режим подсчета импульсов на увеличение
до установленного значения с автоматическим
обнулением.
Этот режим предназначен для подсчета импульсов от нуля
до установленного потребителем значения.
Заданное значение
Счетчик
3с
Импульсы
RESET
Контакт
Замкнуто
Toн
Импульсы
Заданное значение
Счетчик
Контакт
WL.
После достижения этого значения реле остается в
исходном состоянии на установленное время (если в
подменю Контакт выставлена длительность Импульса) или
на время 0,1 секунда для остальных установок состояния
контакта. По истечении этого времени происходит
переключение реле, обнуляется текущий счетчик и
автоматически начинается новый цикл.
ВНИМАНИЕ!
Если время Ton будет длиннее времени отсчета
импульсов, то очередное достижение заданного значения
приведет к обнулению счетчика, но не повлияет на
положение контактов выходного реле. Следующее
переключение реле произойдет только по истечении
времени Ton и повторном достижении счетчиком заданного
значения.
Во время работы счетчика в режиме Цикл дисплей
пок азывает только текущее значение счетчик а.
Достижение заданного значения никак не будет
сигнализироваться.
Режим Максимум - режим счета на увеличение до
установленного значения с последующим ожиданием
обнуления.
Этот режим предназначен для подсчета импульсов вверх
от нуля до установленного значения. Пример этого
режима, когда контакты выходного реле замыкаются на
время Ton, при достижении счетчиком заданного
максимального значения, показан на рисунке ниже.
Достижение заданного значения сигнализируется
переключением контактов выходного реле. Одновременно
произойдет остановка подсчета импульсов, подсветка
дисплея троекратно моргнет, а на дисплее появится
надпись STOP.
Ton
Заданное значение
Счетчик
3с
Импульсы
RESET
Контакт
ВКЛ.
