Начало нового цикла возможно только после обнуления
счетчика при помощи панели управления (нажатием
кнопки RESET), или посредством внешнего обнуляющего
сигнала. Чтобы обезопасить устройство от случайных
сбросов значения счетчика, обнуляющий сигнал
активизируется лишь после трех секунд нажатия кнопки
RESET, или подачи его на внешний обнуляющий вход.
Режим Смена - режим счета вверх до установленного
значения, с последующим переключением реле и
автоматическим обнулением.
В этом режиме счетчик считает импульсы от нуля до
установленного значения. Достижение заданного
значения приведет к переключению контактов реле,
обнулению счетчика и автоматическому началу нового
цикла. Но это не вызовет появления ник аких
дополнительных сообщений на экране дисплея.
Исходное положение реле зависит от установки параметра
Контакт в конфигурационном меню счетчика.
Режим Petla (Петля) - режим счета на увеличение без
порогового значения.
Счетчик считает импульсы вплоть до момента
переполнения . В момент переполнения происходит
переключение контактов реле (зависит от установки
параметров в меню Контакт), счетчик обнуляется и
автоматически начинается очередной цикл.
Режим Счетчик общий TOTAL
Кроме локального счетчика, обнуляемого после нажатия
кнопки RESET, в устройстве есть общий счетчик, который
считает все импульсы и обнуляется только в случае
переполнения или обнуления с уровня меню устройства.
Чтобы прочесть значение общего счетчика, надо нажать
кнопку OK.
ВНИМАНИЕ!
Счетчик запоминает свое текущее состояние после
выключения напряжения питания. Это означает, что после
повторного включения питания устройства счетчик
возвращается к установкам, общего и локального
счетчиков, и установленному положению контактов
выходного реле.
00002469
TOTAL:
OK
00000999
00000999
>>
Режим
МЕНЮ
Параметр
МЕНЮ
Система
МЕНЮ
Состояние
МЕНЮ
RESET
MENU
p
q
OK
OK
OK
Режим
МЕНЮ
Режим
Режим
OK
RESET
p
q
OK OK
RESET
p
q
Цикл
Смена
Максимум
Импульсы
Контакт
ВКЛ.
Заданное значение
Счетчик
3. Высветившаяся надпись Меню→Режим содержит две
позиции: Режим→Вверх и Режим→Вниз. Вверх - означает,
что счетчик будет считать импульсы вверх, и Вниз - счетчик
будет считать импульсы от заданного значения до нуля.
К н о п к ам и В ВЕ РХ и В Н ИЗ с л е д у ет в ы бр а т ь
соответствующую позицию и нажать ОК.
4. Если была выбрана опция Вниз, то на дисплее появится
сообщение с подтверждением записи нового режима
работы, после чего программа вернется к Меню -> Режим.
5. Выбор опции Вверх вызовет появление подменю с
четырьмя вариантами работы счетчика:
a) ЦИКЛ - отсчет до определенного значения,
переключение контактов выходного реле, обнуление
счетчика и повторный запуск цикла;
б) МАКСИМУМ - отсчет до определенного значения,
переключение контактов выходного реле и ожидание
обнуления;
в) ПЕТЛЯ - отсчет вплоть до достижения переполнения
счетчика, переключение контактов выходного реле и
ожидание обнуления;
г) СМЕНА - отсчет до определенного значения,
переключение контактов выходного реле, автоматическое
обнуление и начало очередного цикла.
Подробное описание режимов работы находится в
разделе Принцип действия.
6. С помощью кнопок ВВЕРХ или ВНИЗ необходимо
выбрать соответствующую опцию и подтвердить ее, нажав
O K . З а пи сь и з м е н е н и й пр о с и г н а л и з ир у е т с я
соответствующим сообщением, после чего программа
вернется к Меню→ Режим.
7. Из режима редактирования можно выйти (нажав кнопку
RESET) в очередное меню без сохранения введенных
изменений.
МЕНЮ → Parametr (Параметр)
Меню предназначено для установки порогового значения,
коэффициента градуировки счетчика, установки режима
работы реле, а также для установки частоты цифрового

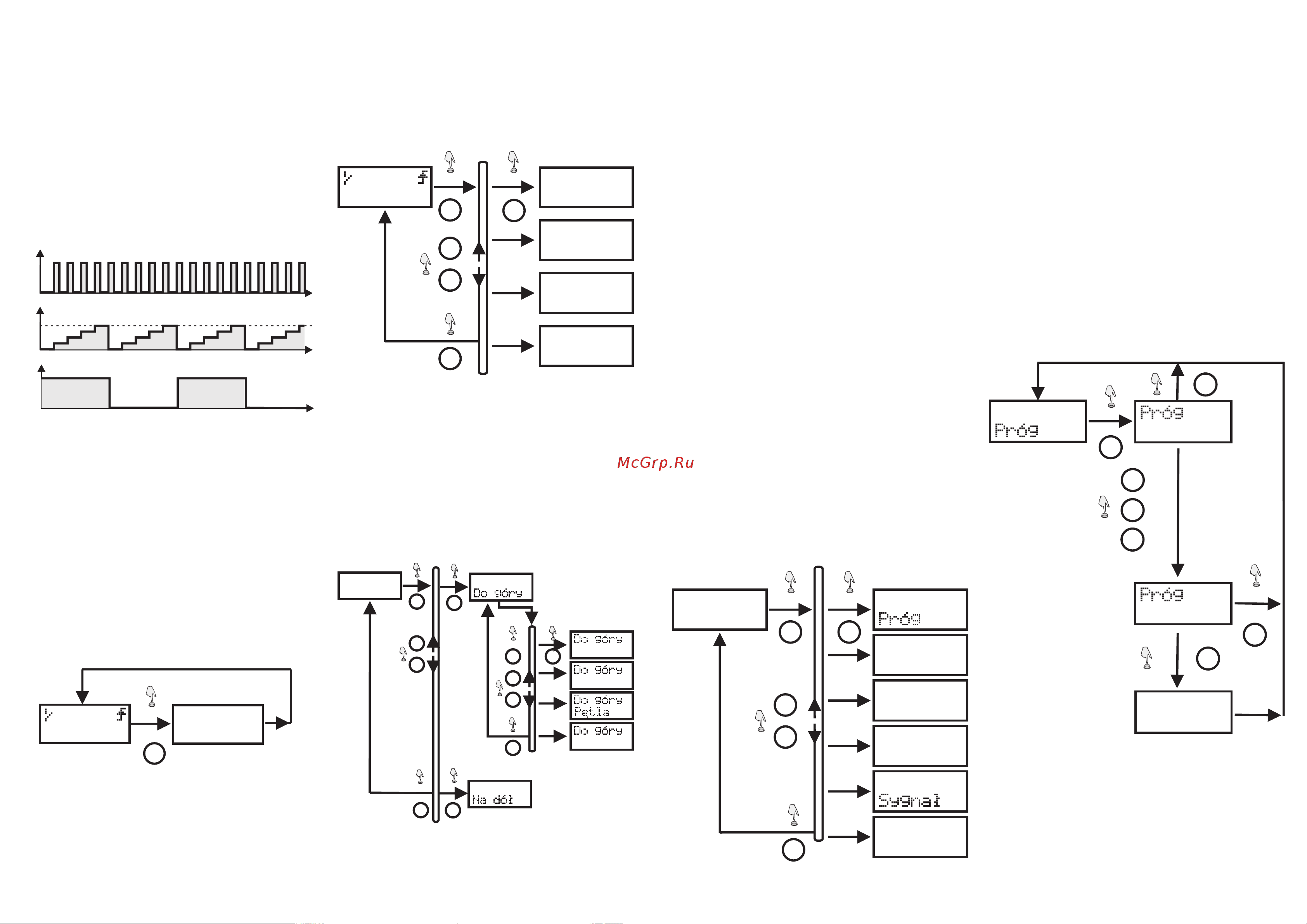

фильтра. Схема меню представлена на рисунке ниже, а
далее в инструкции содержится подробное описание
очередной позиции.
Программирование
ВНИМАНИЕ!
Вход в меню приведет к задержке подсчета импульсов.
Программирование счетчика производится с помощью
панели управления с клавиатурой и дисплеем. Вход в
меню программирования счетчика происходит при
нажатии кнопки МЕНЮ.
Для перемещения между отдельными позициями меню
служат кнопки ВВЕРХ и ВНИЗ. Чтобы войти в выбранную
позицию меню, надо нажать OK. Переход к очередному
уровню меню выполняется кнопкой RESET.
В главное меню счетчика входит четыре позиции, каждая
из которых состоит из собственно подменю с подробным
набором программных опций .
МЕНЮ → Tryb (Режим)
Меню Режим позволяет определить направление работы
счетчика, т.е. будет ли счетчик считать импульсы вверх от
нуля до заданного значения, или же вниз от заданного
значения до нуля.
1.С Помощью кнопки МЕНЮ следует войти в главное меню
счетчика.
2.Кнопками ВВЕРХ или ВНИЗ надо выбрать позицию
Меню→Режим и нажать ОК.
Параметр
МЕНЮ Параметр
Шкала
Параметр
Падение
Параметр
Контакт
Параметр
Параметр
ФильтрDC
Параметр
RESET
p
q
OK
OK
Параметр → Порог
Параметр Порог определяет число импульсов, которые
будут подсчитаны в каждом цикле работы.
Последовательность действий при установке порогового
значения следующая:
1. С помощью кнопки МЕНЮ следует войти в главное меню
счетчика.
2. Кнопками ВВЕРХ или ВНИЗ надо выбрать позицию
Меню → Параметр и нажать OK.
3. Кнопками ВВЕРХ или ВНИЗ необходимо выбрать
позицию Параметр →Порог и нажить OK.
4. В нижнем ряду дисплея появится текущее заданное
значение. Редактируемая очередная цифра будет
отмечена с помощью пульсирующего курсора.
5. С помощью кнопок ВВЕРХ или ВНИЗ надо установить
соответствующее значение цифры на редактируемой
позиции. Чтобы перейти к редактированию очередной
цифры, необходимо нажать кнопку МЕНЮ.
6. Аналогичным образом установить все требуемые
значения в редактируемых позициях и для запоминания
нажать кнопку ОК.
7. Запись изменений просигнализируется сообщением
Записано, после чего программа вернется в меню
Параметр → Порог.
8. Чтобы выйти из меню без сохранения введенных
изменений, надо в любой момент редактирования нажать
кнопку RESET.
Меню →Шкала
Меню Шкала служит для градуировки импульсов,
подсчитанных устройством. Оно состоит из двух
параметров Множитель и Делитель. Множитель
определяет, на сколько будет увеличиваться значение
счетчика после каждого подсчитанного импульса.
Например, Множитель =3 означает, что каждый
приходящий импульс будет вызывать увеличение
значения счетчика в три раза .
RESET
OK
00012000
00012000
Записано
MENU
p
q
+1
-1
"
Параметр
OK
00000000
RESET
