Евроавтоматика CLI-02 [3/6] Делитель шкала

Евроавтоматика CLI-02 [3/6] Делитель шкала
ИмпульсыСчетчик
Множитель = 1
Множитель = 3
ВНИМАНИЕ!
В случае, когда установленное пороговое значение не
будет кратным значению множителя, то сигнализация
достижения заданного значения наступит для первого
импульса, для которого показание превысит заданное
значение.

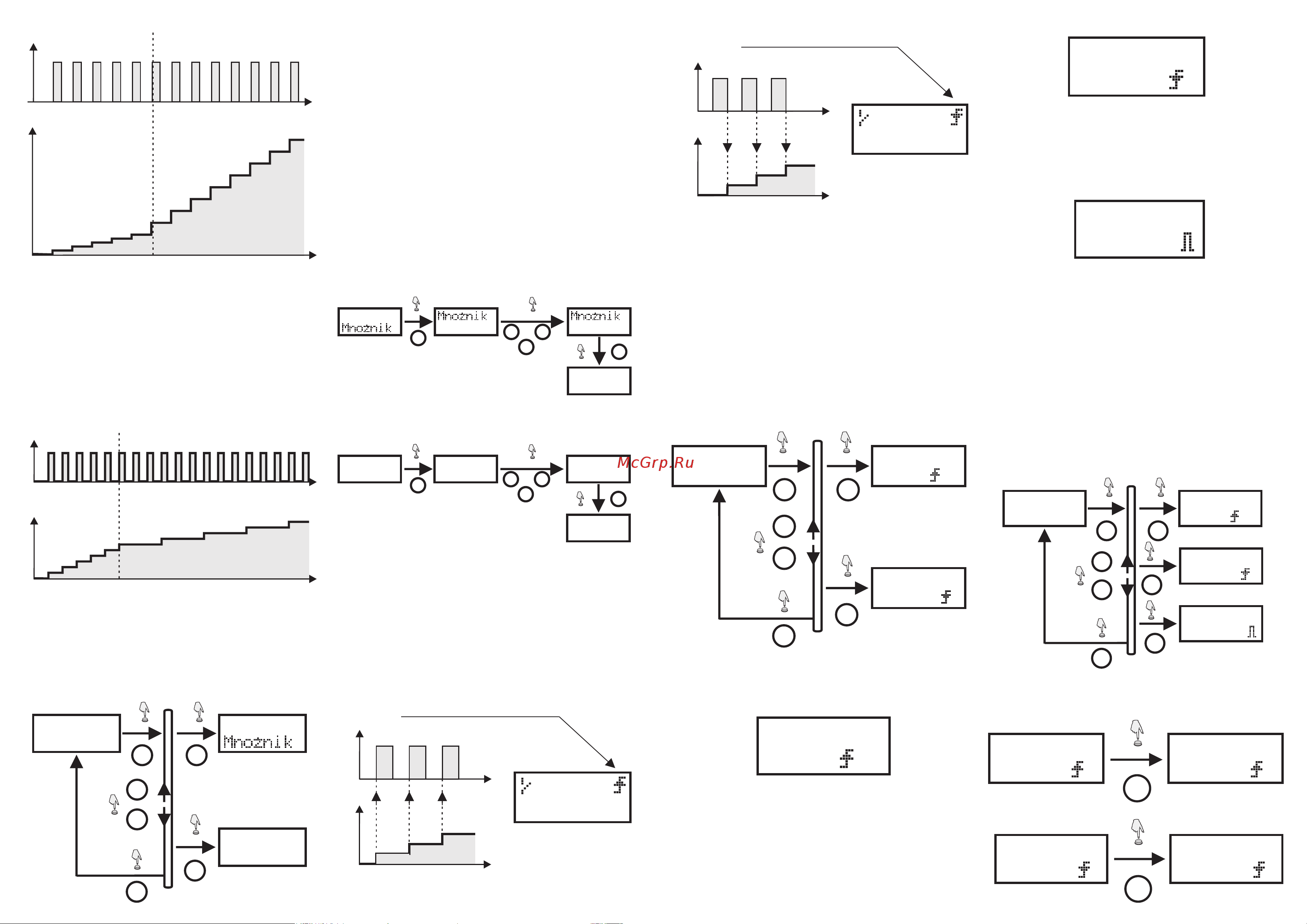

Параметр Делитель определяет, какой поступающий
импульс будет вызывать увеличение значения счетчика на
единицу. Например, установка параметра Делитель = 3
приведет к тому, что третий приходящий импульс будет
увеличивать значение счетчика.
Чтобы ус т а н о в и т ь к о э ф ф и ц и е н т градуиров к и ,
необходимо:
1. Войти в меню, нажав кнопку Меню.
2. С помощью кнопок ВВЕРХ или ВНИЗ перейти в Меню →
Параметр и нажать OK.
3. Далее с помощью кнопок ВВЕРХ или ВНИЗ выбрать
Параметр →Шкала и подтвердить выбор, нажав кнопку OK.
4. Выбрать соответственно параметр Множитель или
Делитель и нажать OK.
ИмпульсыСчетчик
Делитель = 1
Делитель = 3
Шкала
Параметр
Делитель
Шкала
p
q
Шкала
OKOK
OK
RESET
Ред а к ти ро в а н и е ко эф фи ци е н т а г р а д у и р о в к и
п р од ем о н с т р и р о в а н о на п р и м е р е у с та н о в к и
коэффициента Множитель :
1. После подтверждения выбора меню Шкала > Множитель
с помощью кнопки OK программа переходит в режим
р е д а к т и р о в а н и я п а р а м е т р а , ч т о б у д е т
просигнализировано морганием курсора на одной из
позиций числа.
2. Далее с помощью кнопок ВВЕРХ или ВНИЗ следует
установить заданное значение данной цифры, а потом
можно переместиться в редактирование очередной
цифры с помощью кнопки МЕНЮ.
3. Аналогичным способом необходимо установить все
цифры параметра, после чего подтвердить изменения,
нажав OK.
4. О сохранении изменений сообщит запись Записано с
новыми значениями параметра.
5.Чтобы выйти из режима редактирования, без
запоминания измененных параметров, достаточно в
любой момент нажать кнопку RESET, что приведет к
возврату в меню Параметр→Шкала.
Идентичным способом можно установить также значение
делителя.
Установку коэффициента градуировки определяет
последний вводимый параметр. Это значит, что, если
сначала будет установлен множитель, а затем делитель,
то устройство будет считать импульсы согласно значению
делителя.
Параметр → Zbocze (Край)
Параметр Zbocze устанавливает по спаду или фронту
будет происходить изменение состояния счетчика.
003
Записано
p
q
MENU
OK
OK
001 003
Шкала
003
Записано
p
q
MENU
OK
OK
001 003
Шкала
Делитель
Делитель
Делитель
Импульсы
Счетчик
00000999
>>
Изменение по фронту
Импульсы
Счетчик
00000999
>>
Изменение по спаду
Выбранный параметр, на который реагирует счетчик,
просигнализируется во время работы соответствующим
символом в правом верхнем углу дисплея. Это показано на
рисунке выше.
Чтобы установить параметр Zbocze(Край), следует:
1. Войти в меню устройства, нажав кнопку МЕНЮ.
2. С помощью кнопок ВВЕРХ или ВНИЗ надо выбрать
Меню → Параметр и нажать OK.
3. С помощью кнопок ВВЕРХ или ВНИЗ выбрать Параметр
→ Zbocze и нажать OK.
4. С помощью кнопок ВВЕРХ или ВНИЗ необходимо
выбрать падение Положительное или Отрицательное и
подтвердить выбор кнопкой OK.
5. О сохранении нового значения просигнализирует
сообщение Записано с новыми значениями параметра.
6. Чтобы Выйти из режима редактирования без сохранения
изменений, надо нажать кнопку RESET.
Параметр → Контакт
Меню Контакт определяет в каком положении будут
контакты реле при достижении в счетчике заданного
значения. Здесь доступны три опции:
Скачок положительный означает, что нормальное
положение реле - положение “Выключено” (контакт
разомкнут). Но после достижения заданного значения
реле переходит в состояние “Включено” (контакт замкнут)
и остается в нем вплоть до момента задания сигнала
RESET.
Zbocze
Параметр
RESET
MENU
p
q
Zbocze
Плюс
Zbocze
Минус
OK
OK
Контакт
Скачок
Отрицательный скачок означает, что нормальное
положение реле - положение “Включено” (контакт
замкнут). Но после достижения заданного значения реле
переходит в положение “Выключено” (контакт разомкнут) и
остается в этом положении вплоть до момента задания
сигнала RESET.
Импульс означает, что нормальным положением реле
является положение ”Выключено”(контакт разомкнут).
После достижения заданного значения реле переходит в
положение “Включено” (контакт замкнут) и остается в нем
в течение заданного времени (от 0,1секунды до
999,9секунд), а затем опять возвращается в положение
“Выключено” (контакт разомкнут).
Чтобы установить значение параметра Контакт, следует:
1. Войти в меню устройства, нажав кнопку МЕНЮ.
2. С помощью кнопок ВВЕРХ или ВНИЗ необходимо
выбрать МЕНЮ → Параметр и нажать OK.
3. С помощью кнопок ВВЕРХ или ВНИЗ выбрать Параметр
→ Контакт и нажать OK.
4. С помощью кнопок ВВЕРХ или ВНИЗ надо выбрать
соответствующее значение и подтвердить выбор кнопкой
OK.
5. Если будет выбрана опция Скачок→Верх или Скачок→
Низ, то высветится одно из представленных ниже
сообщений, подтверждающее запись изменений.
Контакт
Скачок
Контакт
Импульс
Контакт
Параметр
RESET
p
q
Контакт
Скачок
OKOK
OK
OK
Контакт
Скачок
Контакт
Импульс
OK
Контакт
Скачок
Записано
Скачок
OK
Контакт
Скачок
Записано
Скачок
