Евроавтоматика CLI-02 [5/6] Система

Евроавтоматика CLI-02 [5/6] Система
Система позволяет вводить число PIN много раз,
предотвращая блокировку устройства из-за ошибочно
вводимых паролей.
После введения пароля потребитель имеет полный доступ
к меню. Но, если через 15 секунд он не нажмет какую-либо
кнопку, счетчик повторно заблокируется. В режиме
выяснения значения счетчика, когда система еще
незащищена, на дисплее будет пульсировать символ
ключа. Когда счетчик перейдет в состояние охраны, символ
ключа будет светится постоянно.
В устройстве нет никаких специальных паролей для
разблокирования. В том случае, если пароль будет забыт и
устройство заблокируется, защиту можно отменить, подав
сигнал на вход разблокировки 5 и 6 в момент подачи
питающего напряжения.
ВНИМАНИЕ!
Внешний сигнал не снимет защиту счетчика на все время.
После повторного включения питания код PIN опять
активен.

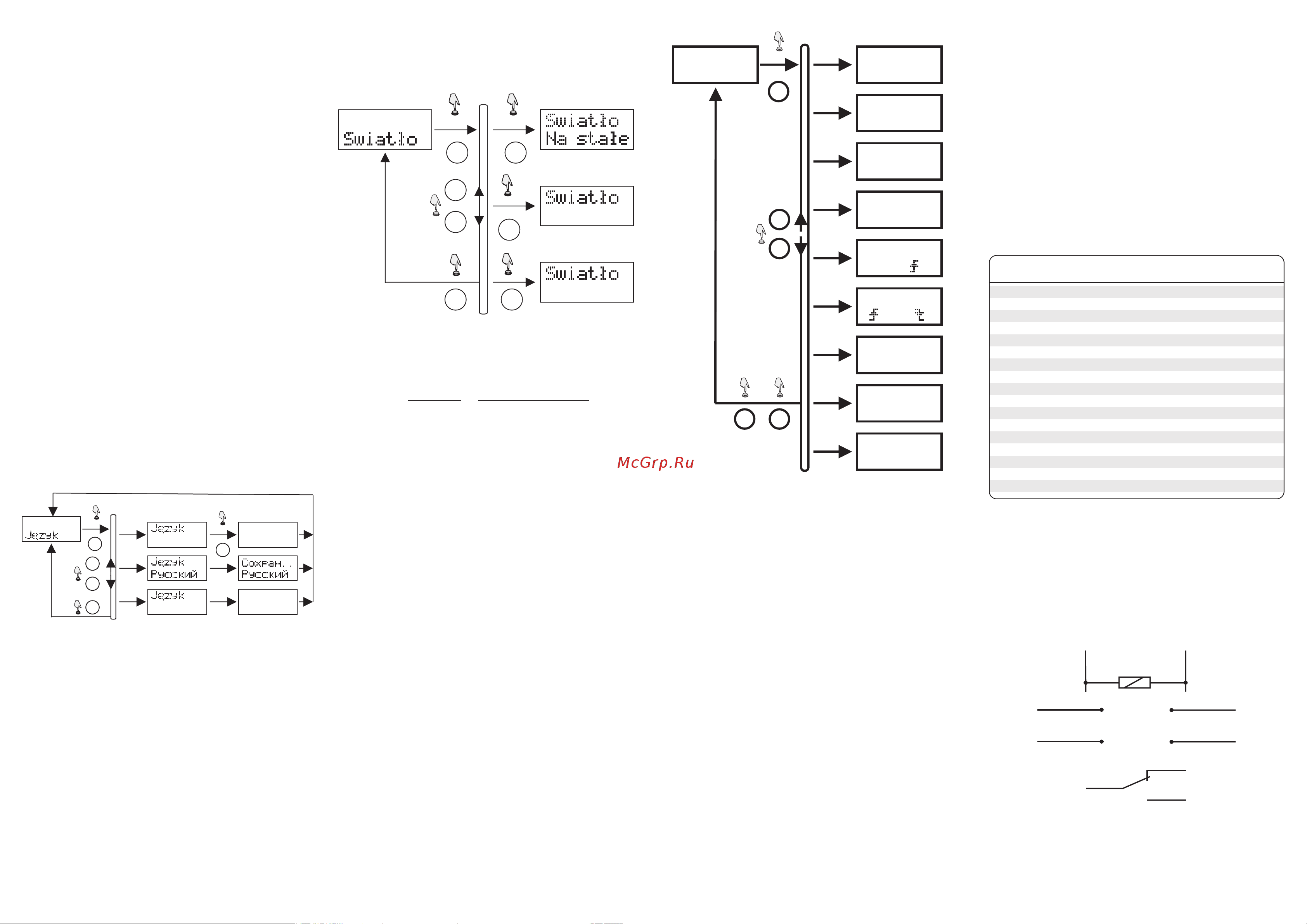

Система → Язык
Параметр Язык позволяет определить, на каком языке
будут появляться сообщения (на английском, польском
или русском). Чтобы сменить язык сообщений, следует:
1. С помощью кнопки МЕНЮ войти в главное меню
устройства.
2. Кнопками ВВЕРХ или ВНИЗ надо выбрать позицию
Меню → Система и подтвердить выбор кнопкой OK.
3. С помощью кнопок ВВЕРХ или ВНИЗ необходимо
выбрать позицию Система → Язык и нажать OK.
4. Из доступного перечня языков следует с помощью
кнопок ВВЕРХ или ВНИЗ выбрать соответствующий, а
затем подтвердить выбор кнопкой OK. Подтверждение о
смене языка высветится уже во вновь введенном языке.
5. Чтобы выйти из опции выбора языка без сохранения
изменений, надо нажать кнопку RESET.
Система → Свет
Параметр Свет определяет, каким способом будет
подсвечиваться дисплей счетчика. Доступны три опции:
1. ПОСТОЯННО - дисплей будет подсвечен постоянно.
2. ИМПУЛЬС - дисплей будет подсвечен через 10 секунд
после идентификации импульса, или через 60 секунд
после нажатия кнопки на клавиатуре и при обнулении
счетчиков.
3. КНОПКА - дисплей будет подсвечен через 60 секунд
после нажатия кнопки на клавиатуре, или при обнулении
счетчиков.
После выполнения задания (например, после подсчета
определенного количества импульсов) дисплей три раза
моргнет и останется подсвеченным (если выбрана 1-ая
опция), или выключится (в остальных случаях).
Чтобы выбрать способ подсветки, следует:
1. С помощью кнопки МЕНЮ войти в главное меню
устройства.
2. Кнопками ВВЕРХ или ВНИЗ выбрать позицию Меню →
Система и подтвердить выбор кнопкой OK.
3. С помощью кнопок ВВЕРХ или ВНИЗ выбрать позицию
Система → Свет и нажать OK.
OK
RESET
p
q
Система
Polski
English English
Polski
Zapisane
Saved
OK
4. Из доступных опций кнопками ВВЕРХ или ВНИЗ выбрать
соответствующую, а затем подтвердить выбор кнопкой OK.
5. Чтобы выйти из режима редактирования параметра без
сохранения изменений, надо нажать кнопку RESET.
Меню → Stan (Положение)
Меню Stan содержит собранные в одном месте различные
важные установки счетчика (в режиме только для чтения).
Новый счетчик поставляется с определенными
начальными данными:
Чтобы прочитать установки, следует:
1. С помощью кнопки МЕНЮ войти в главное меню
устройства.
2. Кнопками ВВЕРХ или ВНИЗ выбрать позицию Меню →
Stan и подтвердить выбор кнопкой OK.
3. С помощью кнопок ВВЕРХ или ВНИЗ можно просмотреть
восемь основных установок счетчика.
4. Чтобы выйти из этой опции, надо нажать OK или RESET.
ВНИМАНИЕ!
Во время программирования счетчика или смены его
установок следует обратить внимание на верность всех
устанавливаемых параметров в Меню → Режим и Меню →
Параметр. Это позволит избежать ошибок, связанных с
несоответствиями в работе счетчика.
RESET
p
q
OKOK
OK
OK
`
Импульс
`
Кнопка
`
Система
Параметр
режим
порог
сигнал
фильтр
zbocze
контакт
свет
язык
Начальное значение
петля
0
постоянный DC
100Гц
положительное
импульс 1 секунда
кнопка
польский
Положение
МЕНЮ
RESET
p
q
Положение :P0
Вверх
Положение :P6
Пост.сигнал_DC
Положение :P7
--------
Положение :P8
10Гц
OK
OK
Положение :P1
Смена
Положение :P2
00000300
Положение :P3
x002
Положение :P4
Плюс
Положение :P5
....
Структура меню Положение:
Положение :P0) Сигнализация режима работы счетчика
(Вверх или Вниз). Значение параметра устанавливается в
Меню → Режим.
Положение :P1) Дополнительные опции, действующие в
случае работы счетчика вверху. Этот параметр
устанавливается в меню Режим → Вверх. В случае, когда
счетчик установлен в режим работы внизу, то параметр P1
показывает значение пустым (--------).
Положение :P2) Заданное значение счетчика. Параметр
устанавливается в меню Параметр → Порог.
Положение :P3) Значение коэффициента градуировки
входящих импульсов. Если установлен множитель, то
счетчик показывает во второй строке дисплея символ «x»
вм ес те со зн ач ен ие м м но жи тел я. Д ели тел ь
просигнализирует значком вместе со значением во второй
строке дисплея. Значение коэффициента градуировки
устанавливается в меню Параметр → Шкала.
Положение :P4) Показывает, на какое падение импульса
(Положительное или отрицательное) будет реагировать
счетчик. Значение этого параметра определяется в меню
Параметр →Край.
Положение :P5) Определяет, как будет действовать реле
после достижения в счетчике заданного значения. Этот
параметр определяется в меню Параметр → Контакт.
Положение :P6) Показывает, будут ли подсчитаны сигналы
AC или DC. Параметр устанавливается в меню Параметр
→ Сигнал.
Положение :P7) Положение дополнительного счетчика,
используемого внешне через счетчик в случае выбора
опции делителя. Если выбрана опция множителя, то
значение параметра отсутствует (--------).
Положение :P8) В случае работы в режиме подсчета
импульсов для сигналов DC P8 показывает установленную
частоту (отрезка)цифрового фильтра. Если фильтр
выключен, то во второй строке появится сообщение Нет.
Цифровой фильтр устанавливается в меню Параметр →
Фильтр DC. В случае, когда счетчик установлен на
измерение для сигналов AC, то значение параметра
отсутствует (--------).
Монтаж
1. Выключить питание разделительной коробки, в которой
будет смонтировано устройство.
2. Закрепить устройство на DIN-рейке.
3. Подключить питающие провода к зажимам 1 и 2 .
4. Подключить остальные провода согласно схеме.
Следует помнить, что в случае работы с сигналами DC
важно сохранять соответствующую полярность.
Технические характеристики
Напряжение питания 24...264 AC/DC
Вход:
напряжение низкого уровня, В 0...5 AC/DC
напряжение высокого уровня, В 10...264 AC/DC
частота постоянного тока (не более), кГц 5
частота переменного тока (не более), Гц 50
Напряжение входа RESET 24...264 AC/DC
Ток нагрузки реле, А 8 AC-1/250В AC
Потребляемая мощность, Вт 1,5
Степень защиты IР20
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -25...+50
2
Подключение винтовые зажимы 2,5мм
Габариты (ШхВхГ), мм 52,5x90x65
Тип корпуса 3S
Монтаж на DIN-рейку 35мм
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Схема подключения
8
4
3
RESET INPUT
-
/~
-
/~
AC/DC
1
2
11
12
7
10
+/~
+/~
