11

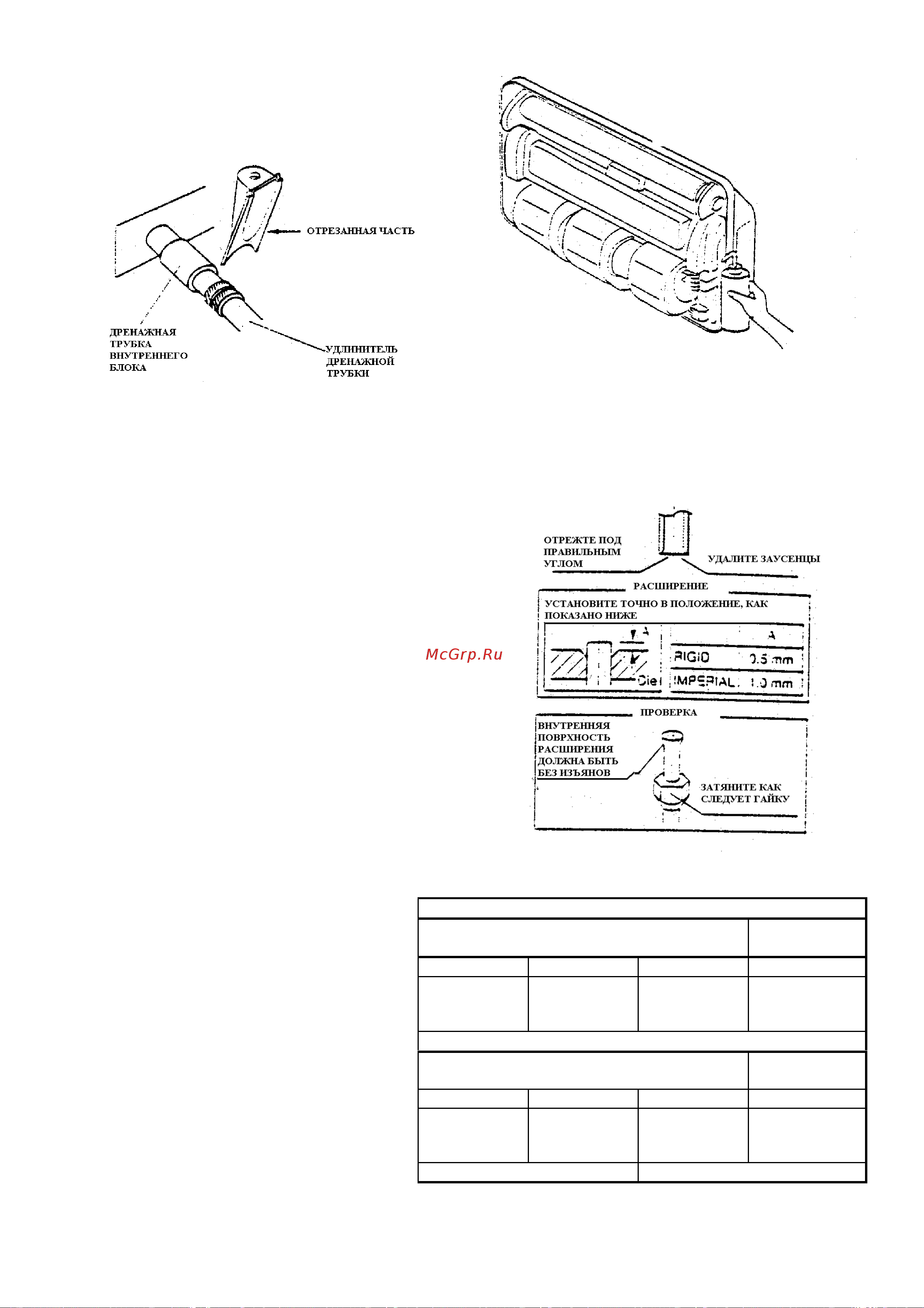

• Если дренажную тр убку надо удлинить,
используйте удлинитель дренажной
трубки. Все места соединений обмотайте
изоляционной лентой.
монтаж на стену
1.
РАСШИРЕНИЕ КОНЦОВ ТРУБОПРОВОДОВ
1) Отрежьте концы трубопроводов
специальными ножницами.
2) Удалите заусенцы напильником так, чтобы
ничего не попало в трубопровод.
3) Наденьте расширяющуюся гайку на
трубопровод.
4) Расширьте трубопровод.
5) Проверьте правильность расширения.
Внимание!
Неправильное расширение трубопровода
может вызвать утечку газа.
2.
ТРУБОПРОВОД ХЛАДАГЕНТА
Затягивание расширяющейся гайки
Трубопровод газа Трубопровод
жидкости
3/8 1/2 5/8 1/4
32.7-39.9N*m
(333-
407kgf*cm)
49/5-60.3N*m
(505-
615kgf*cm)
61.8-75.4N*m
(630-
769kgf*cm)
14.2-17.2N*m
(144-
175kgf*cm)
Затягивание вентиля
Трубопровод газа Трубопровод
жидкости
3/8 1/2 5/8 1/4
32.7-39.9N*m
(333-
407kgf*cm)
32.7-39.9N*m
(333-
407kgf*cm)
32.7-39.9N*m
(333-
407kgf*cm)
32.7-39.9N*m
(333-
407kgf*cm)
1) Выровняйте центры расширений
и затяните расширяющиеся гайки
на 3 или 4 оборота вручную.
Затем затяните их с помощью
гаечного ключа.
2) Для предотвращения утечки газа
смажьте машинным маслом
внутренние и внешние
поверхности расширений.
Затягивание рабочего вентиля 10.8-14.7N*m (110-150kgf*cm)
