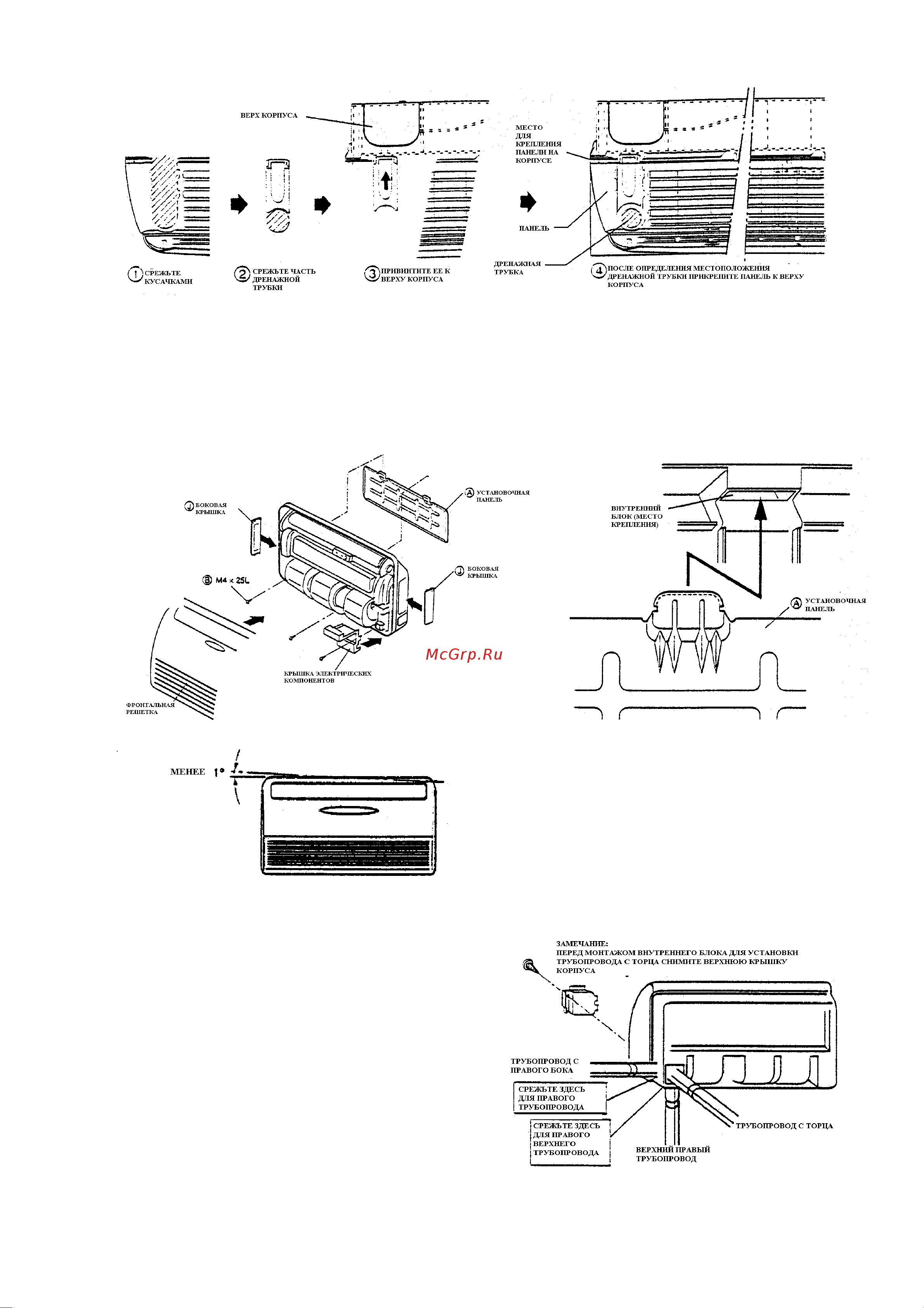

Daikin FL45GV1NB [9/13] Монтаж на стену 1

Для определения местоположения дренажной трубки проделайте следующие действия:

МОНТАЖ НА СТЕНУ

МОНТАЖ

• Установите внутренний блок на стену, используя схемы, приведенные выше.

1) Прикрепите внутренний блок к крюкам установочной панели в 2-х местах.

2) Зафиксируйте внутренний блок снизу 3-мя винтами М4 х 25L.

Допустимый наклон внутреннего блока

МОНТАЖ ВНУТРЕННЕГО БЛОКА

1) Подсоедините вспомогательную трубку

(М, в комплекте) к трубопроводу блока.

2) Подготовьте место подсоединения

дренажной трубки, как показано на

рисунке. (Проверьте, чтобы дренажная

трубка была направлена вниз.)

3) Подсоедините дренажную трубку.

Направьте провод межблочного

соединения в том же направлении, что и

трубопровод
