5

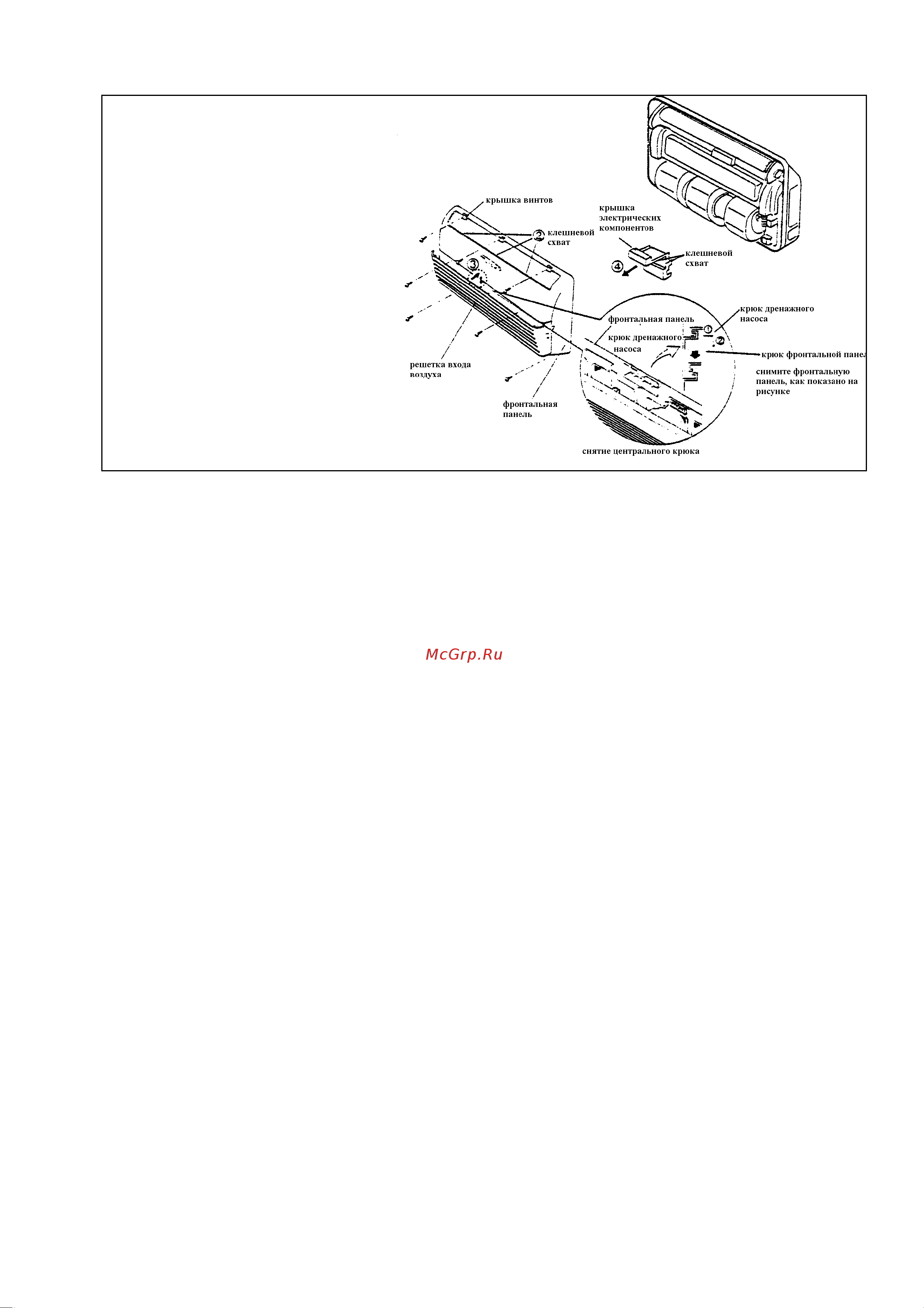

ПЕРЕД УСТАНОВКОЙ ВНУТРЕННЕГО БЛОКА
Перед монтажом блока
проделайте следующее:
1) Откройте решетку входа
воздуха и крышку винтов и
отверните 7 винтов.
2) Отцепите клешневой схват в
3-х местах, как показано на
рисунке.
3) Снимите центральный крюк
и отсоедините фронтальную
панель.
4) Снимите клешневой схват в
2-х местах, как показано на
рисунке и снимите крышку
электрических компонентов.
