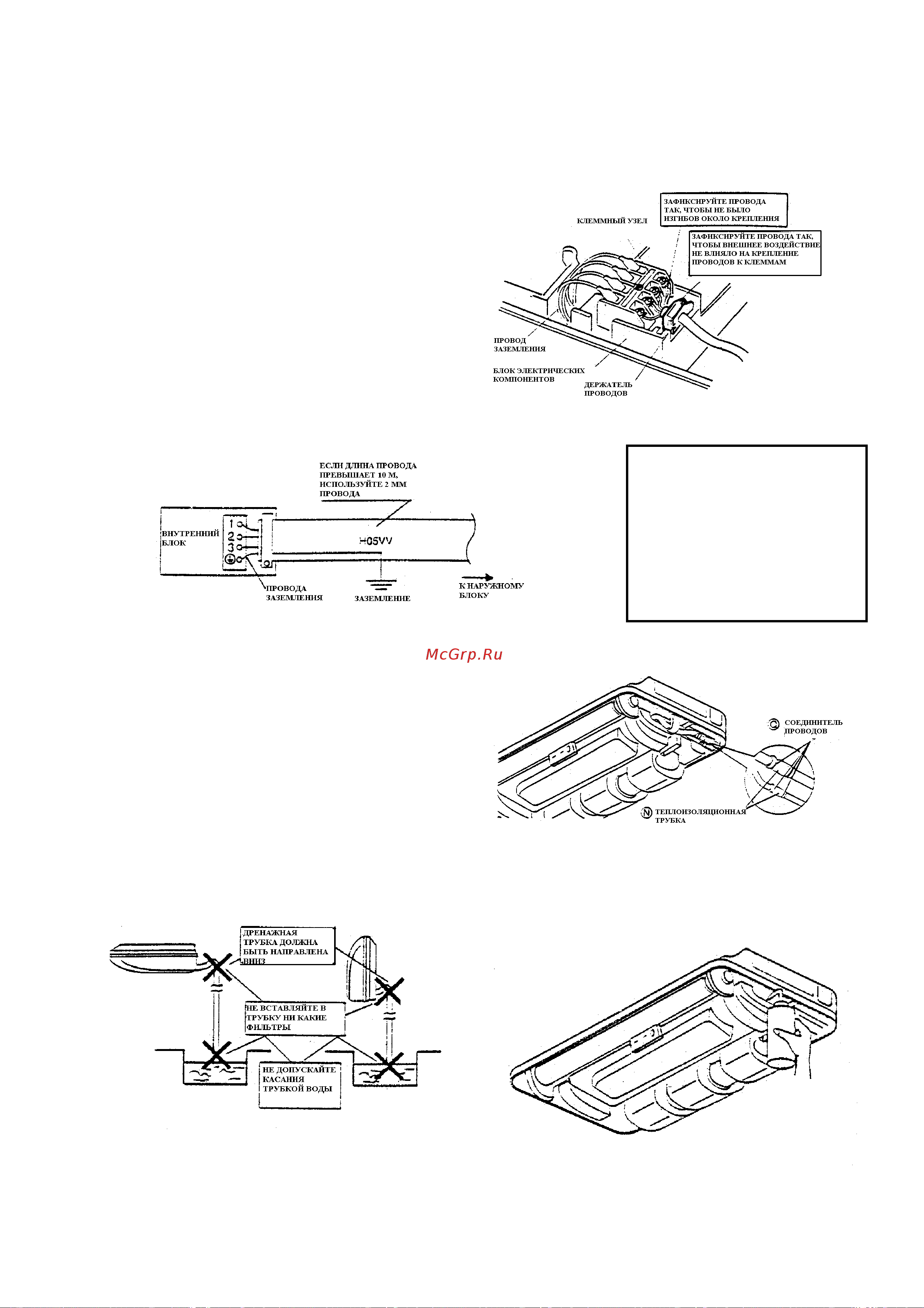

Daikin FL45GV1NB [10/13] Общее при монтаже внутреннего блока на потолочное перекрытие и на стену

ОБЩЕЕ ПРИ МОНТАЖЕ ВНУТРЕННЕГО БЛОКА НА

ПОТОЛОЧНОЕ ПЕРЕКРЫТИЕ И НА СТЕНУ

МОНТАЖ ЭЛЕКТРОПРОВОДКИ

1) Зачистите концы проводов (15 мм).

2) В соответствии с цветами проводов и

номерами клемм внутреннего и

наружного блоков крепко зафиксируйте

винтами на клеммах провода.

3) Подсоедините провода заземления к

соответствующим клеммам.

4) Проверьте надежность крепления

проводов к клеммам и затем

зафиксируйте их с держателя.

5) Уложите провода так, чтобы можно было

свободно установить крышку, затем

закройте их крышкой.

Внимание!

Никогда не используйте

незачищенные провода,

удлиненные провода, так

как это может вызвать

перегрев, электрический

шок или пожар.

ИЗОЛИРОВАНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА

• Трубопровод газа и трубопровод

жидкости должны быть изолированы

теплоизоляционной трубкой N и

соединителем трубопроводов.

Отрежьте теплоизоляционную трубку

нужной длины.

ДРЕНАЖНЫЙ ТРУБОПРОВОД

• Подсоедините дренажную тр убку, как

показано ниже.

монтаж на потолок монтаж на стену

• Налейте воды в дренажный поддон с

правой стороны для проверки

равномерности ее стока.

монтаж на потолок
