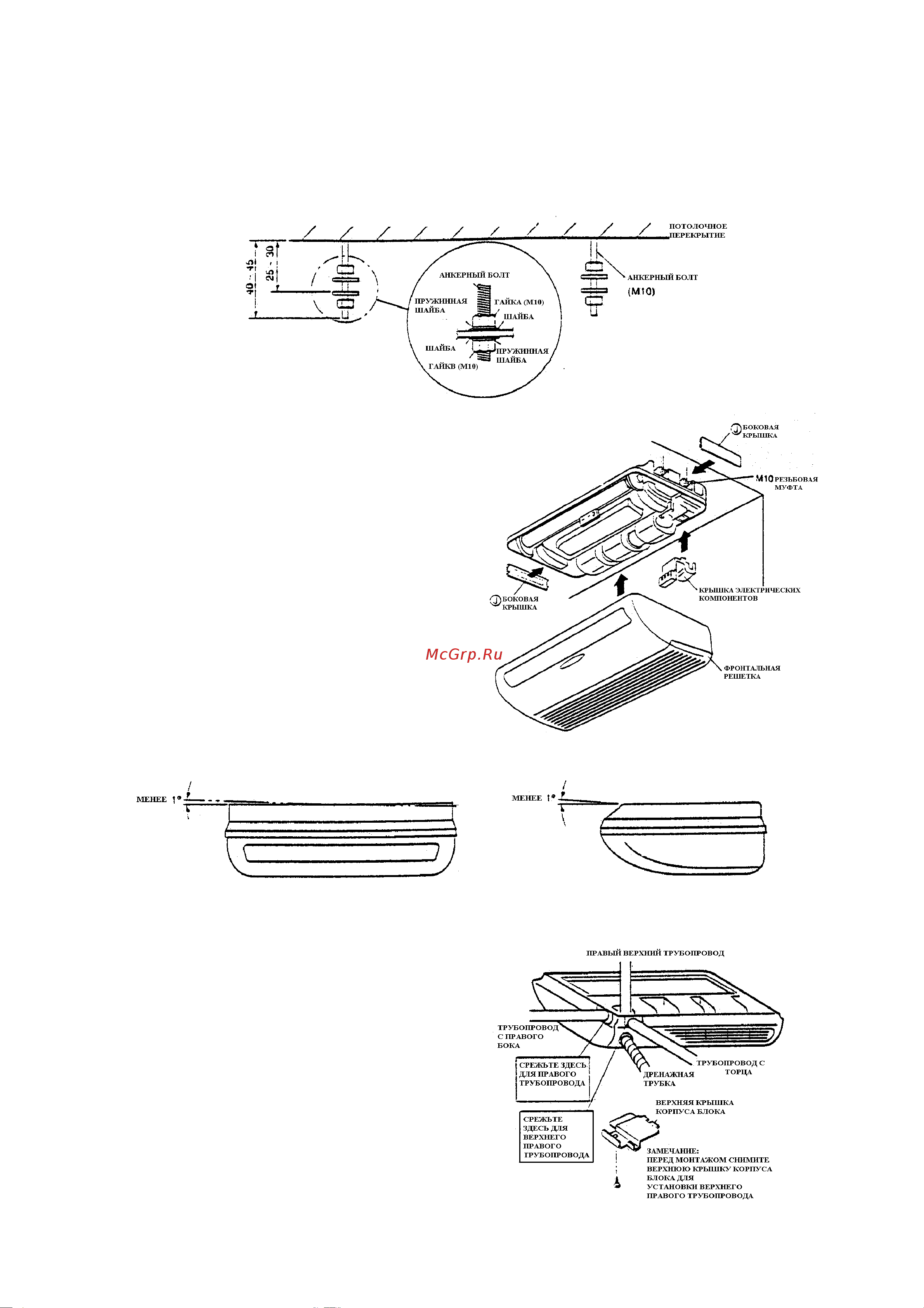

МОНТАЖ НА ПОТОЛОЧНОЕ ПЕРЕКРЫТИЕ

УСТАНОВКА АНКЕРНЫХ БОЛТОВ

• Установите анкерные болты так, чтобы их положение соответствовало отверстиям

внутреннего блока. Перед монтажом отрегулируйте расстояние от полочного

перекрытия.

• Установите внутренний блок, как

показано на рисунке, и затяните,

как следует, резьбовые муфты

(М10) в 4-х местах.

• После монтажа внутреннего блока

на потолочное перекрытие

установите остальные детали, как

показано на рисунке справа.

Допустимый наклон внутреннего блока

МОНТАЖ ВНУТРЕННЕГО БЛОКА

1) Подсоедините вспомогательную трубку

(М, в комплекте) к трубопроводу блока.

2) Подготовьте место подсоединения

дренажной трубки, как показано на

рисунке. (Проверьте, чтобы дренажная

трубка была направлена вниз.)

3) Подсоедините дренажную трубку.

Направьте провод межблочного

соединения в том же направлении, что и

трубопровод.
