6 Русский
Монтаж
• Установите блок горизонтально.
• Блок может устанавливаться непосредственно на бетонном балконе или твердой площадке, если обеспечен надлежащий
дренаж.
• Если вибрация может передаваться в здание, используйте виброустойчивую резину (приобретается по месту).

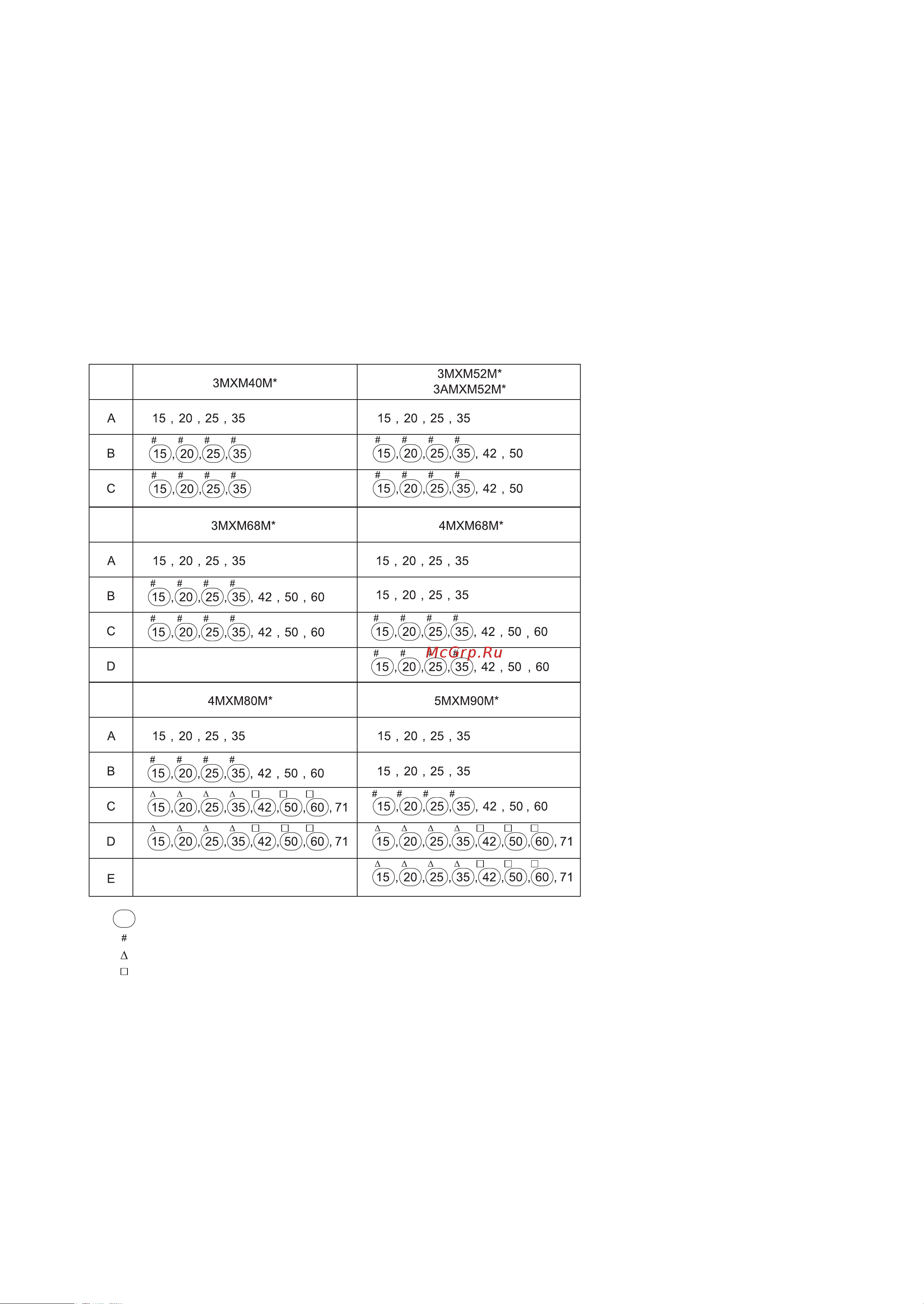

1. Соединения (соединительный порт)
Установите внутренний агрегат согласно представленной ниже таблице, в которой показана взаимосвязь между
классом внутреннего агрегата и соответствующим портом.
Суммарный класс внутреннего агрегата, для которого допускается подключение к этому блоку:
Модели с тепловым насосом: 3MXM40M* - До 7,0 кВт 4MXM68M* - До 11,0 кВт
3MXM52M* - До 9,0 кВт 4MXM80M* - До 14,0 кВт
3AMXM52M* - До 9,0 кВт 5MXM90M* - До 15,5 кВт
3MXM68M* - До 11,0 кВт
: Для подключения трубопроводов используйте переходники.
: Используйте переходники № 2 и № 4.
Порт
Порт
Порт
: Используйте переходники № 5 и № 6.
: Используйте переходники № 1 и № 3.
Сведения об артикулах и форме переходников см. в разделе
"Использование переходников" на стр. 10.
