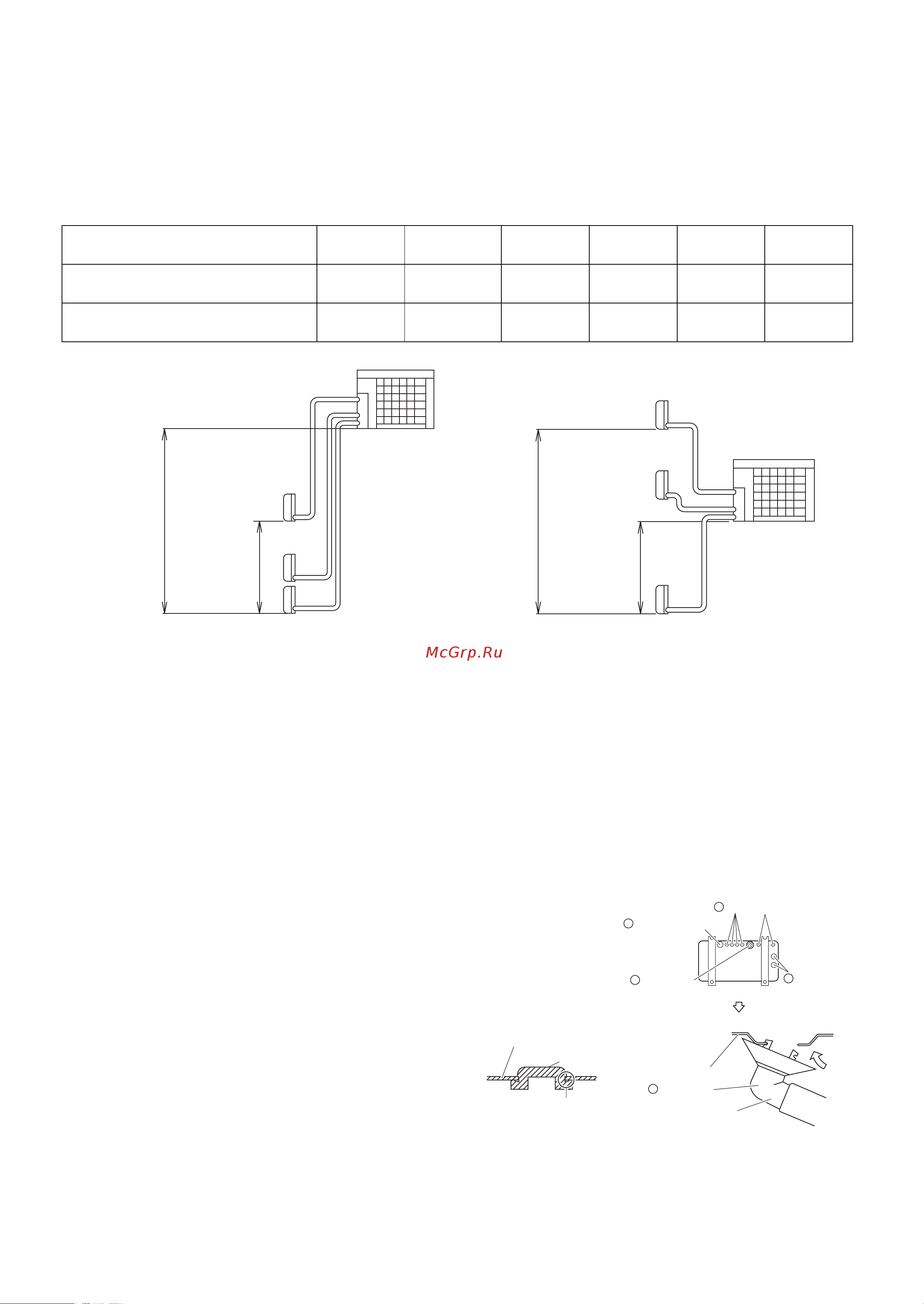

8 Русский
Выбор места для монтажа
внутренних агрегатов
• Ниже приведены значения максимально допустимой длины трубопровода хладагента и максимально допустимого
перепада высот между наружным и внутренними агрегатами.
(Чем короче трубопровод хладагента, тем выше производительность. Выполните соединения так, чтобы трубопровод был
как можно короче. Наименьшая допустимая длина на одно помещение составляет 3 м.)
Монтаж трубопровода хладагента
1. Монтаж наружного агрегата
1)
При монтаже наружного агрегата см. разделы "
Предостережения относительно выбора места монтажа
" на стр. 4 и
"
Монтажные чертежи наружного агрегата
" на стр. 5.
2) Если требуются дренажные работы, выполните представленную ниже процедуру.
2. Дренажные работы
• Если дренажное отверстие закрыто основанием
для монтажа или поверхностью пола, поместите
под опоры наружного агрегата дополнительные
подкладки высотой не менее 1-1/4 дюйма (30 мм).
• В холодных зонах не используйте дренажный разъем,
сливные крышки (1,2) и дренажный шланг для
наружного агрегата. (В противном случае сливаемая
вода может замерзнуть, что приведет к уменьшению
теплопроизводительности.)
1) Установите сливные крышки Ⓖ (1)
и Ⓗ (2).
2) Установите дренажный разъем Ⓑ .
Класс производительности
наружного агрегата
3MXM40M*
3MXM52M*
3AMXM52M*
3MXM68M* 4MXM68M* 4MXM80M* 5MXM90M*
Трубопровод к каждому
внутреннему агрегату
макс. 25 ммакс. 25 ммакс. 25 ммакс. 25 ммакс. 25 ммакс. 25 м
Общая длина трубопровода между
всеми агрегатами
макс. 50 ммакс. 50 ммакс. 50 ммакс. 60 ммакс. 70 ммакс. 75 м
Если наружный агрегат расположен выше
внутренних агрегатов.
Если наружный агрегат расположен иначе.
(Если ниже одного или нескольких
внутренних агрегатов)
Разность
уровней:
макс. 15 м
Разность
уровней:
макс. 7,5 м
Внутренний
агрегат
Наружный агрегат
Разность
уровней:
макс. 7,5 м
Разность
уровней:
макс. 15 м
Наружный агрегат
Внутренний агрегат
Сливная крышка (1)
Сливная
крышка (2)
H
Сливная крышка (2)
Сторона выпуска воздуха
B
Дренажный
разъем
G
H
Нижняя рама
Дренажный
разъем
Шланг (имеется в продаже,
внутренний диаметр 5/8 дюйма (16 мм))
B
Нижняя рама
Сливная крышка
Зафиксируйте
в нижней раме.
3PRU417620-1F.book Page 8 Friday, June 10, 2016 11:09 AM
