Операция откачки
Для защиты окружающей среды всегда проводите операцию откачки перед переносом или
утилизацией агрегата.
1) Снимите крышки с газового и жидкостного запорных вентилей.
2) Выполните операцию принудительного охлаждения.
3) Через 5–10 минут закройте жидкостный запорный вентиль
с помощью шестигранного ключа.
4) Через 2–3 минуты закройте газовый запорный вентиль
и остановите операцию принудительного охлаждения.

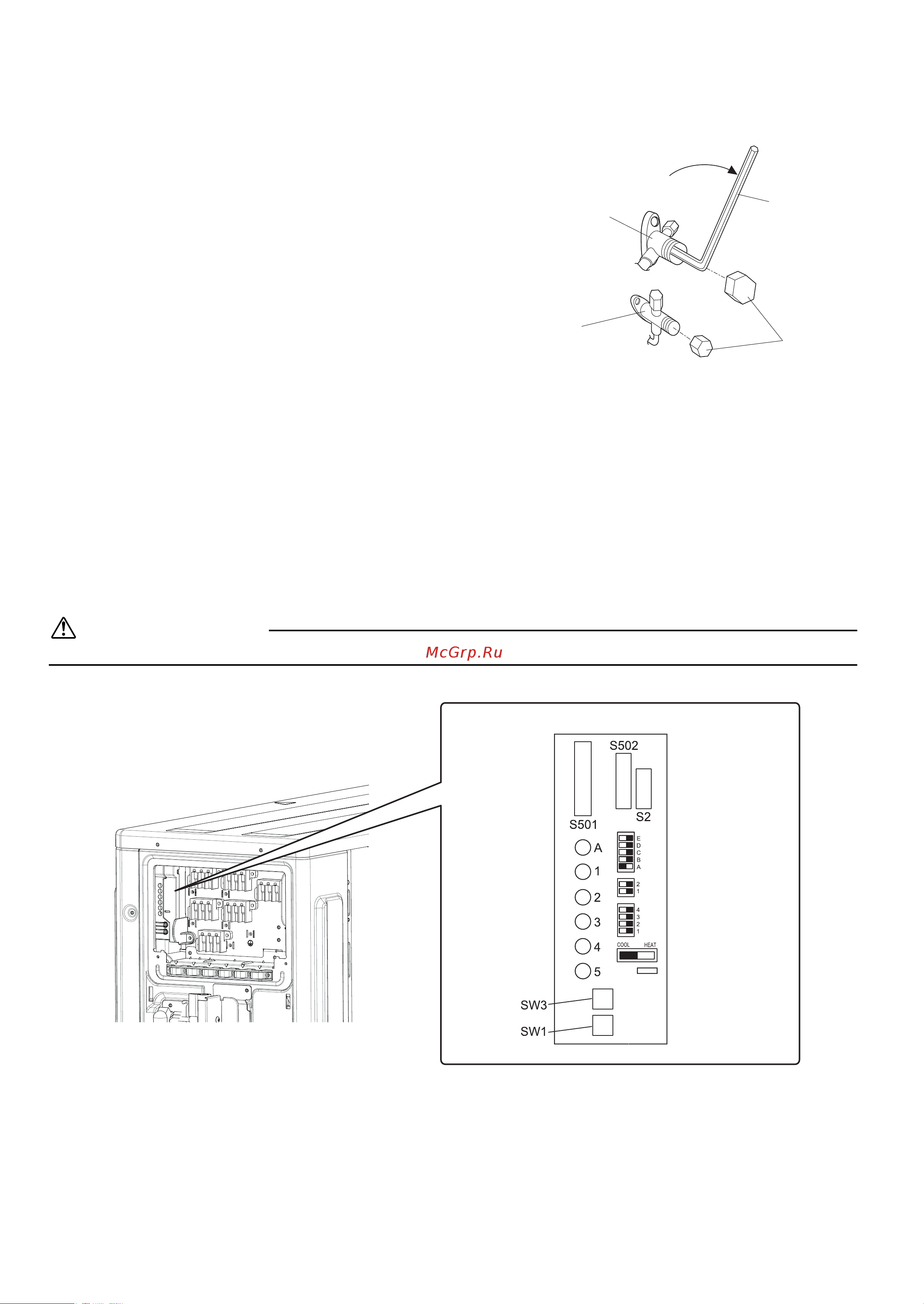

1. Работа в принудительном режиме
1) Выключите электропитание.
2) Снимите сервисную крышку (2 винта).
3) Снимите крышку с переключателей сервисной печатной платы (1 винт).
4) Переведите переключатели SW5 и SW6 в положение ВЫКЛ.
5) Переведите переключатель режима работы (SW2) в положение COOL (ОХЛАЖДЕНИЕ).
6) Установите на место крышку переключателей сервисной печатной платы (1 винт).
7) Включите электропитание.
8) Нажмите переключатель принудительной работы (SW1), расположенный над крышкой сервисной печатной
платы.
■Запускается охлаждение в принудительном режиме.
Чтобы прекратить работу в принудительном режиме, нажмите переключатель принудительной работы (SW1)
еще раз.
ПРЕДУПРЕЖДЕНИЕ
Не снимайте крышку переключателей при включенном электропитании. (Опасность поражения электрическим током)
Запорный
вентиль газа
Закрывание
Шестигранный
гаечный ключ
Запорный
вентиль жидкости
Колпачки
вентилей
ɋɟɪɜɢɫɧɚɹɩɟɱɚɬɧɚɹɩɥɚɬɚ
