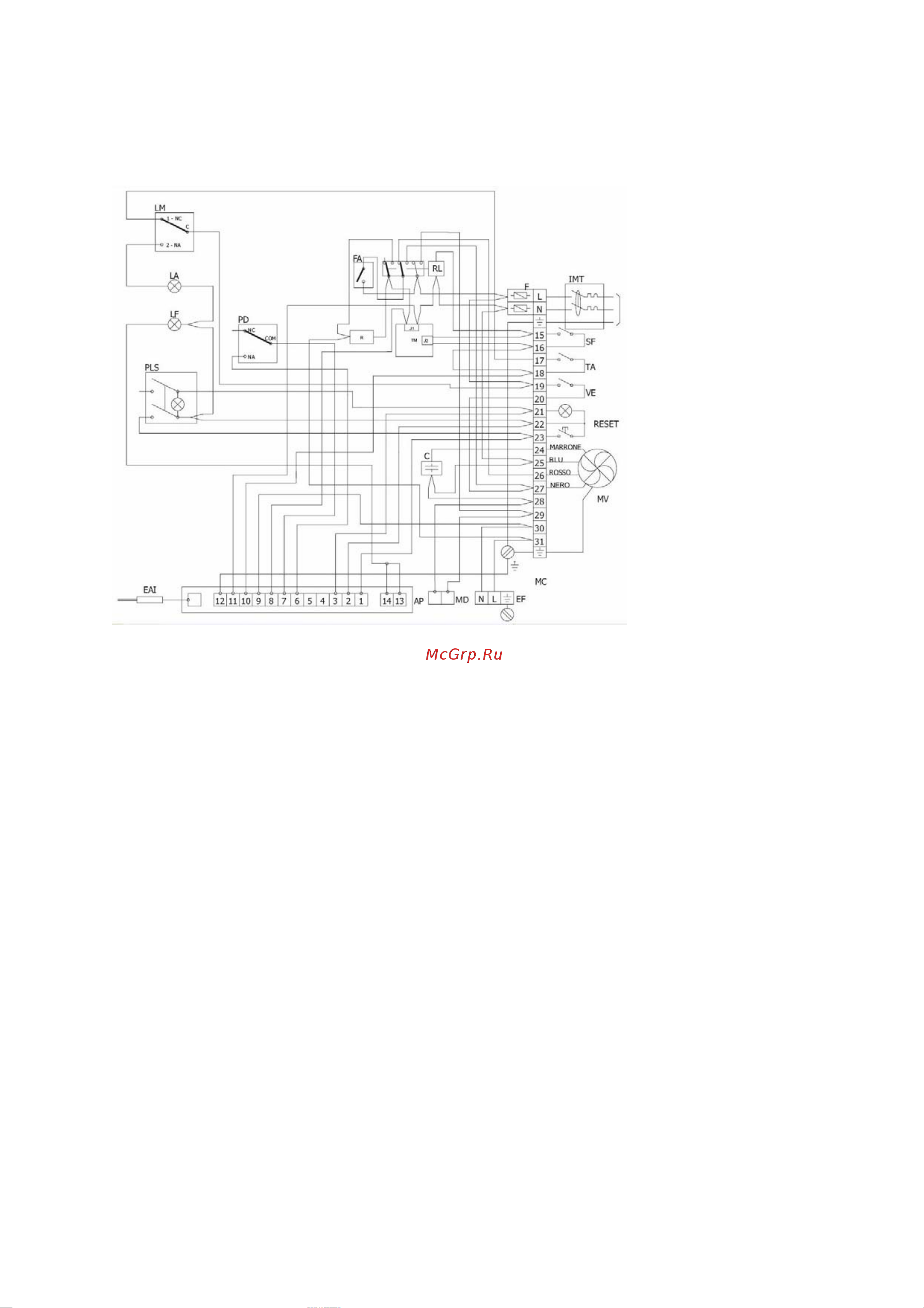

1.6 Электросхема
Внутреннее оборудование каждого аппарата сконструировано согласно следующей схеме
(рис.4):
Монофазное электропитание
230 В ~ 50 Гц
(Фаза + Нейтраль + Земля)
СБРОС
КОРИЧНЕВЫЙ
СИНИЙ
КРАСНЫЙ
ЧЕРНЫЙ
Экспликация:
LA Предохранительный индикатор
RL Реле переключения ступени
TM Плата реле времени включения максимальной мощности
R Сопротивление 50В для уменьшения скорости вытяжного вентилятора
MD Подсоединение модулирующего клапана
PLS Световая кнопка сброса аварии (деблокировки)
LF Индикатор рабочего режима
PD Дифференциальное реле давления
EF Дымосос продуктов сгорания
LM
Предохранительный термостат «LIMIT»
FA Биметаллический термостат вентилятора «FAN»
F Плавкий предохранитель линии
MC Клеммная панель соединений пользователя
AP Интегрированная модель «SIT 577» для контроля пламени
EAI Электрод розжига и ионизации
MV Двигатель осевого вентилятора
C Конденсатор двигателя осевого вентилятора
IMT(*) Дифференциальный термомагнитный переключатель
TA(*) Комнатный термостат
VE(*) Переключатель летнего режима работы (режима вентиляции)
RESET(*)
Визуализация блокировки и дистанционный перезапуск
(*) - не входит в основной комплект поставки
